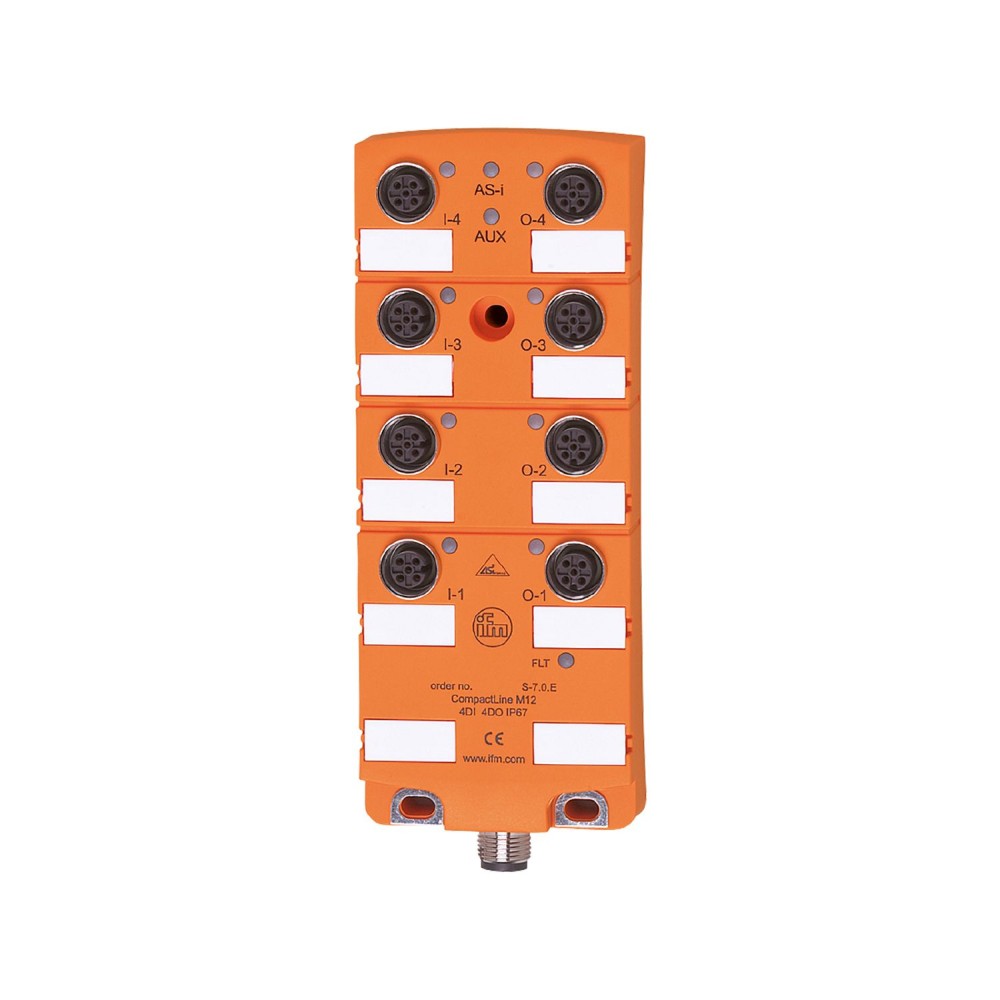

Модуль AS-Interface CompactLine IFM CompactM12 4 DI-Y 4 DO A/B M12 AC2467
Характеристики
| АртикулAC2467 | Код производителяCompactM12 4 DI-Y 4 DO A/B M12 |
Описание
Простота монтажа и подключения, высокая устойчивость к ударам и вибрации благодаря полной герметизации, хорошо видимые мощные светодиоды для индикации работы, функций и ошибок, высокий класс защиты для жестких промышленных условий, прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Характеристики Модуль AS-Interface CompactLine IFM CompactM12 4 DI-Y 4 DO A/B M12 AC2467
Основные характеристики
| MTTF[лет] | 190 |
|---|---|
| адресация AS-i | возможна ИК-адресация |
| Аксессуары (опционально) | Втулка из нержавеющей стали, для установки в условиях высоких механических нагрузок, E70402 |
| Артикул | AC2467 |
| версия AS-i | 3.0 |
| Вес[г] | 388.5 |
| Входная цепь цифровых входов | PNP, (тип 2 согласно IEC 61131-2) |
| Входной ток Высокий [мА] | 6...10 |
| Высокий уровень переключения [В] | >, 11 |
| Выходы питания привода | К |
| Диапазон напряжения постоянного тока[В] | 10...30, (AUX) |
| Дополнительное напряжение питания[В] | 10...30 DC, (AUX) |
| Жилье | прямоугольный |
| Замечания | Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i. |
| Защита | IP 67, (при использовании плоских кабелей E7400x / E7401x) |
| Защита от короткого замыкания | да |
| Идентификационный код AS-i[шестнадцатеричный] | A.7 |
| Интегрированный сторожевой таймер | да |
| Источник питания[В] | 20...30, (DC) |
| Код производителя | CompactM12 4 DI-Y 4 DO A/B M12 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых входов: 4, Количество цифровых выходов: 4 |
| Количество цифровых входов | 4 |
| Количество цифровых выходов | 4 |
| Конфигурация ввода-вывода AS-i[шестнадцатеричное] | 7 |
| Макс. высота над уровнем моря[м] | 2000 |
| Макс. общий номинальный ток входов [мА] | 200 |
| Макс. общий ток нагрузки [А] | 4 |
| Макс. общий ток нагрузки на выходах [А] | 4 |
| Макс. относительная влажность воздуха[%] | 90, (без конденсации) |
| Макс. потребление тока от AS-i[мА] | 250 |
| Макс. потребление тока от дополнительного источника питания [мА] | 4000, (AUX) |
| Макс. токовая нагрузка на выход [мА] | 2000, (категория применения DC-13 (управление электромагнитами): 20 Вт (МЭК 60947-5-1)) |
| Мастер-профиль AS-i | М4 |
| Материалы | PA, гнездо: никелированная латунь, уплотнительное кольцо: FKM |
| Модульное подключение | M12 |
| Назначение битов данных | data bitD0D1D2D3input1234socketI-1/2I-1/2 / I-2I-3/4I-3/4 / I-4pin42 442 4Output1234socketO-1O-2O-3O-4pin4444 |
| Низкий входной ток [мА] | 0...2 |
| Ограничение входного тока [мА] | 15 |
| Одобрение UL | блок питанияКласс 2 |
| Отображать | Светодиод состояния переключения, желтый, I1...I4, O1...O4, светодиод работы, зеленый, AS-i, светодиод ошибок AUX, красный |
| Питание датчиков входов | AS-i |
| Приложение | полевая установка |
| Профиль AS-i | S-7.A.7 |
| Рабочее напряжение[В] | 26.5...31.6 DC |
| Размеры[мм] | 152 x 60 x 27 |
| Расширенный режим адресации | да |
| Связь | Разъем: М12 |
| сертификат AS-i | 126101 |
| Схема | ПНП |
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -25...80 |
| Тип крепления | монтаж объединительной платы |
| Цифровые входы защищены от коротких замыканий | да |
| Электрически разделенные | да |
| ЭМС | EN 61000-6-2EN 62026-2EN 50581 |
