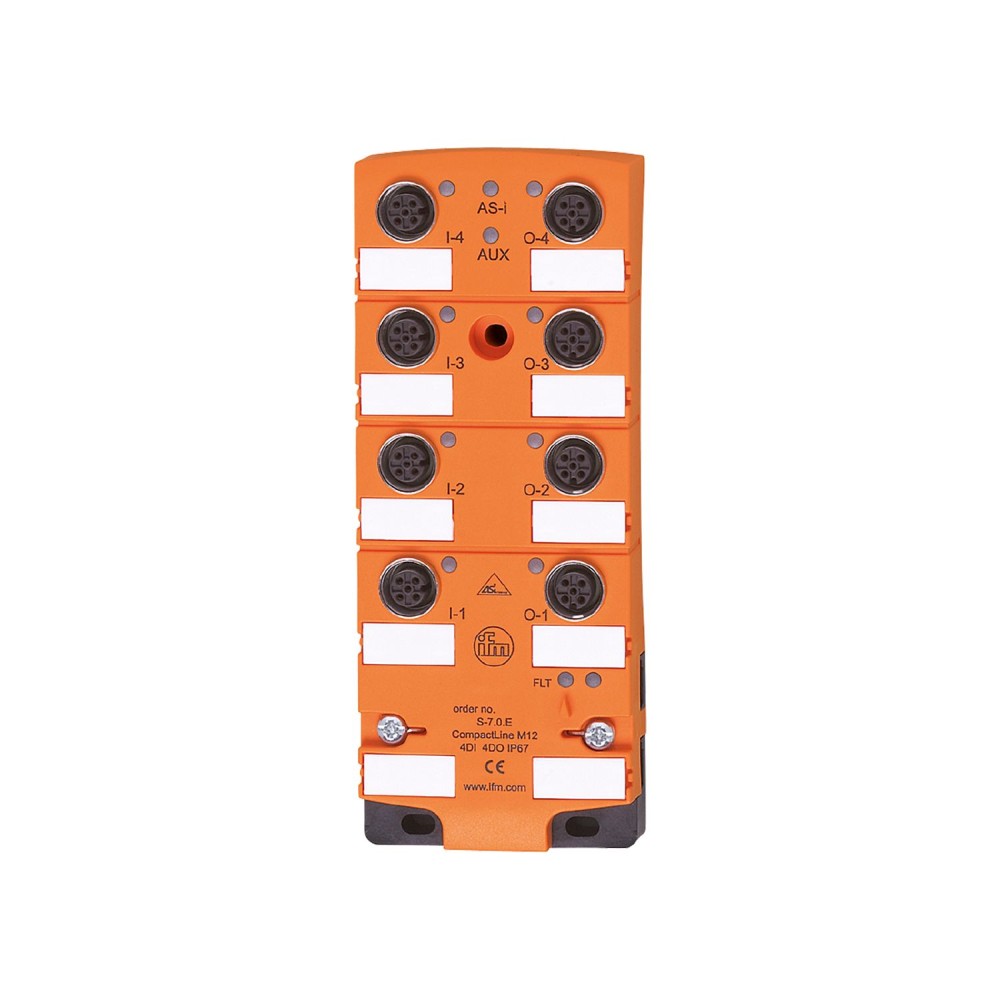

Модуль AS-Interface CompactLine IFM CompactM12 4 DI 4 DO V4A AC2455

Код товара: 191848

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2455

Код производителяCompactM12 4 DI 4 DO V4A

Все характеристики

Описание

Простота монтажа и подключения, высокая устойчивость к ударам и вибрации благодаря полной герметизации, хорошо видимые мощные светодиоды для индикации работы, функций и ошибок, высокий класс защиты для жестких промышленных условий, прочные разъемы M12 для подключения датчиков и исполнительных механизмов

Характеристики Модуль AS-Interface CompactLine IFM CompactM12 4 DI 4 DO V4A AC2455

Основные характеристики

MTTF[лет]	190
адресация AS-i	возможна ИК-адресация
Артикул	AC2455
версия AS-i	3.0
Вес[г]	370
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Диапазон напряжения постоянного тока[В]	10...30, (AUX)
Дизайн	только для работы с мастерами AS-i с профилем M4
Дополнительное напряжение питания[В]	10...30 DC, (AUX)
Жилье	прямоугольный
Замечания	Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67, (при использовании плоских кабелей E7400x / E7401x)
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	A.7
Интегрированный сторожевой таймер	да
Источник питания[В]	20...30, (DC)
Код производителя	CompactM12 4 DI 4 DO V4A
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4, (двунаправленный)
Количество цифровых выходов	4
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки [А]	4
Макс. общий ток нагрузки на выходах [А]	4
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. потребление тока от AS-i[мА]	250
Макс. потребление тока от дополнительного источника питания [мА]	4000, (AUX)
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 20 Вт (МЭК 60947-5-1))
Мастер-профиль AS-i	М4
Материалы	PA 6.6, гнездо: нержавеющая сталь (316L/1.4404), резьбовые вставки в нижней части: нержавеющая сталь (316L/1.4404), уплотнительное кольцо: EPDM, прокалывающие контакты: CuSn6, никелированные и луженые, винты: нержавеющая сталь (316Cu/1.4578)
Модульное подключение	Плоские кабели
Назначение битов данных	бит данных D0D1D2D3 вход 1234 гнездо I-1I-2I-3I-4pin4444 выход 1234 гнездо O-1O-2O-3O-4pin4444
Низкий входной ток [мА]	0...2
Ограничение входного тока [мА]	15
Одобрение UL	блок питанияКласс 2
Отображать	Светодиод состояния переключения, желтый, I1...I4, O1...O4, светодиод работы, зеленый, AS-i, светодиод ошибок AUX, красный
Питание датчиков входов	AS-i
Поставляемые товары	втулка из нержавеющей стали для установки в условиях высоких механических нагрузок, E70402
Приложение	полевая установка
Профиль AS-i	S-7.A.7
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	152 x 60 x 27
Расширенный режим адресации	да
сертификат AS-i	126601
Схема	ПНП
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-25...80
Тип крепления	Возможность прямого подключения плоских кабелей AS-i, монтаж на объединительной плате
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 61000-6-2EN 62026-2EN 50581
