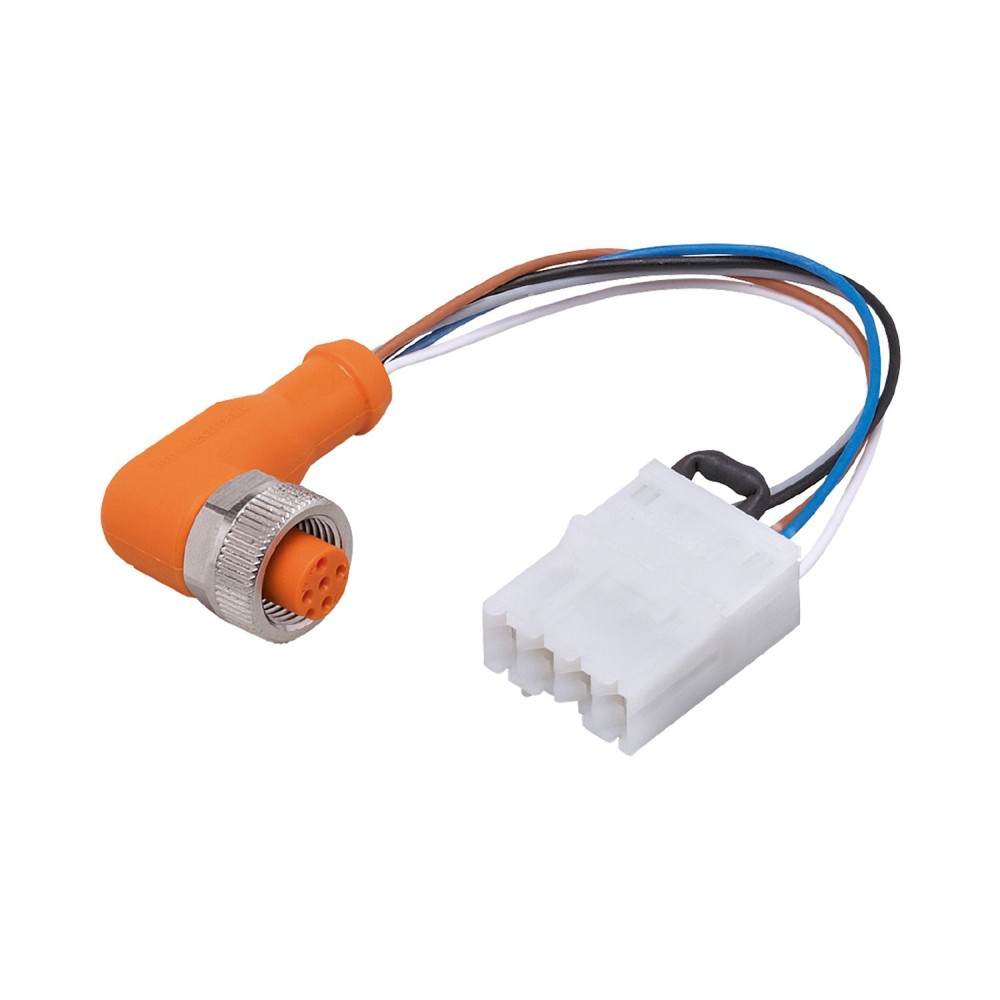

Предварительно смонтированная перемычка с корпусом контакта IFM BasicCable/Display inboard EC0452

Предварительно смонтированная перемычка IFM BasicCable/Display inboard EC0452

Перемычка IFM BasicCable/Display inboard EC0452 представляет собой предварительно смонтированное кабельное решение, разработанное для надежного подключения контроллеров и диалоговых устройств в промышленных системах автоматизации. Модель EC0452 обеспечивает стабильную передачу данных по CAN-шине и предназначена для использования с устройствами IFM серий BasicController, BasicDisplay, ecomatBasic и ecomatDisplay (4, 3"). Кабель длиной 0, 1 м имеет разводку для подачи напряжения и передачи сигнала, что упрощает инсталляцию.

Ключевые технические характеристики

• Назначение и функциональность.Перемычка IFM EC0452 разработана для прямого подключения контроллеров и диалоговых устройств IFM, таких как BasicController, BasicDisplay, ecomatBasic и ecomatDisplay, обеспечивая надежную передачу сигналов в сетях CAN. Кабель имеет комплексную разводку, позволяющую одновременно подавать напряжение и передавать данные.
  Практическое значение:Это гарантирует оптимальную совместимость и упрощает интеграцию в существующие системы автоматизации IFM, минимизируя сложность монтажа и обеспечивая стабильную работу CAN-шины.
• Встроенные согласующие резисторы CAN-шины.Модель EC0452 оснащена интегрированными оконечными резисторами CAN-шины номиналом 120 Ом, которые расположены непосредственно в корпусе контакта и разъеме M12.
  Практическое значение:Наличие встроенных резисторов устраняет необходимость в установке внешних компонентов, что упрощает проектирование и монтаж CAN-сетей. Это также повышает надежность передачи данных, предотвращая отражения сигнала и обеспечивая целостность шины.
• Широкий диапазон рабочих температур.Перемычка способна функционировать в широком диапазоне температур окружающей среды от -40 °C до +85 °C.
  Практическое значение:Данная характеристика позволяет использовать изделие в жестких условиях эксплуатации, включая мобильные машины и промышленные объекты, где наблюдаются значительные температурные колебания, обеспечивая стабильную работу оборудования.

Преимущества

• Упрощенная интеграция.Благодаря специализированной разводке и встроенным согласующим резисторам, перемычка значительно упрощает процесс подключения и настройки CAN-устройств IFM.
• Высокая надежность.Широкий диапазон рабочих температур и конструкция, оптимизированная для CAN-шин, обеспечивают стабильную и бесперебойную работу в сложных промышленных условиях.
• Экономия времени и ресурсов.Интеграция ключевых компонентов и универсальная разводка сокращают количество необходимых комплектующих и время, затрачиваемое на монтаж системы.

Разъем M12 данной перемычки целесообразно использовать только совместно с крышкой EC040. 2 для обеспечения оптимальной защиты и функциональности.
