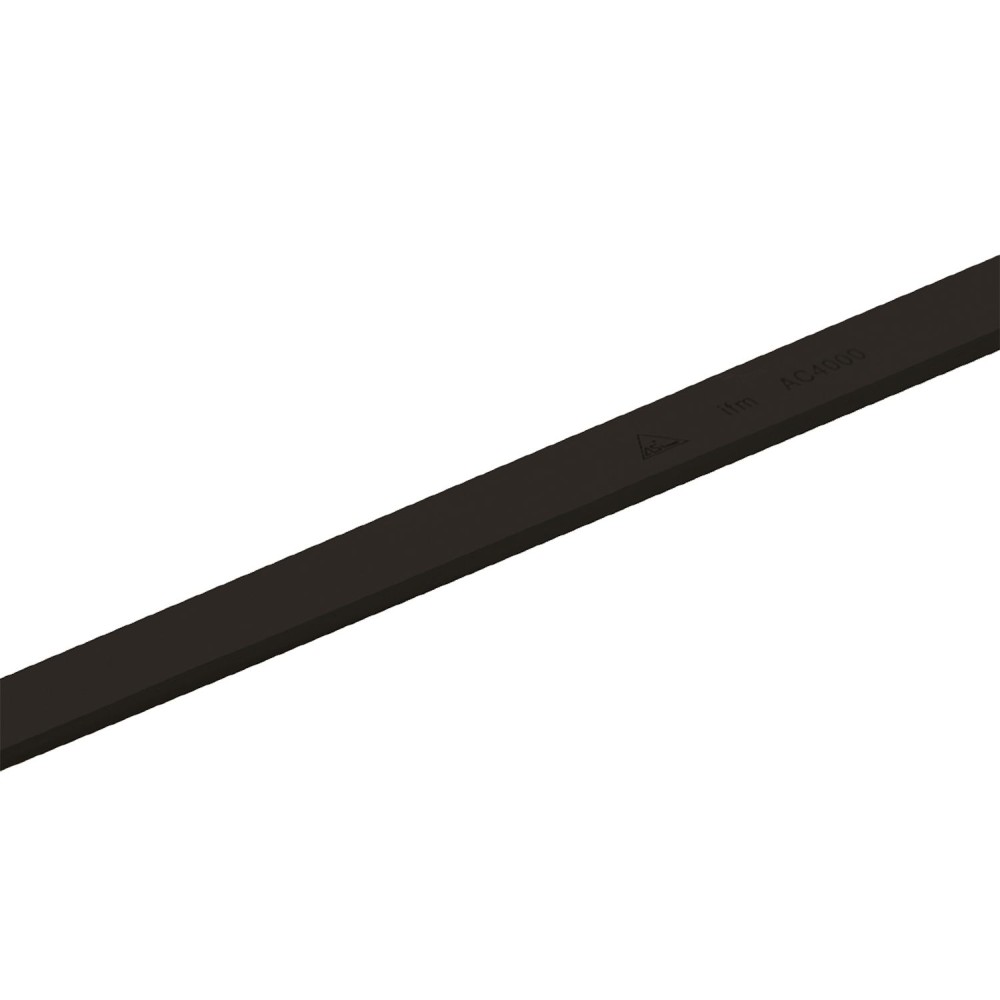

Плоский кабель АS-интерфейса IFM AS-i Flat cable TPE bk 500 m E74213

Назначение и конструктивные особенности

Плоский кабель IFM AS-i E74213 предназначен для обеспечения надежного внешнего электропитания 24 В постоянного тока в сетях AS-Interface. Кабель поставляется в бухте длиной 500 метров на кабельном барабане. Специализированная конструкция оптимизирована для использования технологии смещения изоляции (IDT), что обеспечивает высокую скорость и простоту подключения полевых компонентов.

Ключевые технические характеристики

1. Материал изоляции и рабочий температурный диапазон

Изоляция выполнена из термопластичного эластомера (TPE), который обеспечивает высокую стойкость к воздействию масел, химических веществ и абразивному износу в тяжелых промышленных условиях. Широкий рабочий температурный диапазон от –40 до 105 °C гарантирует стабильность характеристик и надежность эксплуатации как в низкотемпературных, так и в высокотемпературных зонах промышленных объектов.

2. Пригодность для цепей гибкого подвода

Кабель пригоден для использования в цепях гибкого подвода (буксируемых цепях) и рассчитан на ресурс более 10 миллионов циклов изгиба при минимальном радиусе изгиба 75 мм. Эта характеристика является критичной для применения на подвижных частях оборудования, таких как робототехнические комплексы и автоматизированные производственные линии, где требуется высокая динамическая нагрузка и длительный срок службы.

3. Электрические параметры и монтаж

Номинальное рабочее напряжение составляет 24 В DC при пиковом напряжении до 300 В. Кабель имеет два проводника сечением 1, 5 мм² каждый. Указанное сечение проводников обеспечивает необходимую токовую нагрузку для надежного питания устройств в AS-i сетях. Плоская форма конструкции кабеля обеспечивает защиту от неправильной полярности при подключении к компонентам AS-i, повышая безопасность монтажа.

Основные преимущества

• Высокая химическая и механическая стойкость:Использование материала TPE позволяет эксплуатировать кабель в агрессивных средах с присутствием масел и химикатов, а также обеспечивает устойчивость к истиранию.
• Динамическая надежность:Подтвержденная пригодность для цепей гибкого подвода с ресурсом в 10 миллионов циклов изгиба гарантирует долговечность в высокоподвижных приложениях.
• Оптимизация для AS-i IDT:Специальная конструкция кабеля и соответствие стандарту AS-i упрощают монтаж и гарантируют правильность подключения благодаря защите от обратной полярности.
