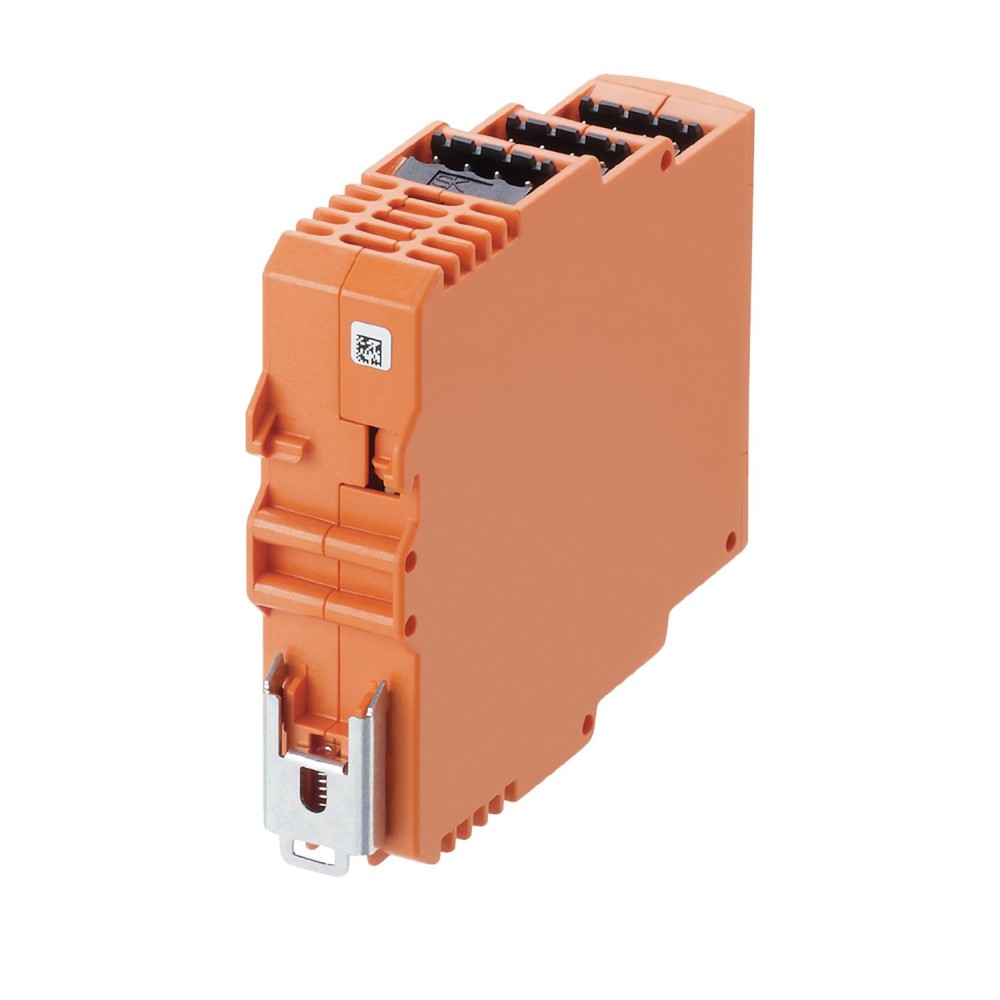

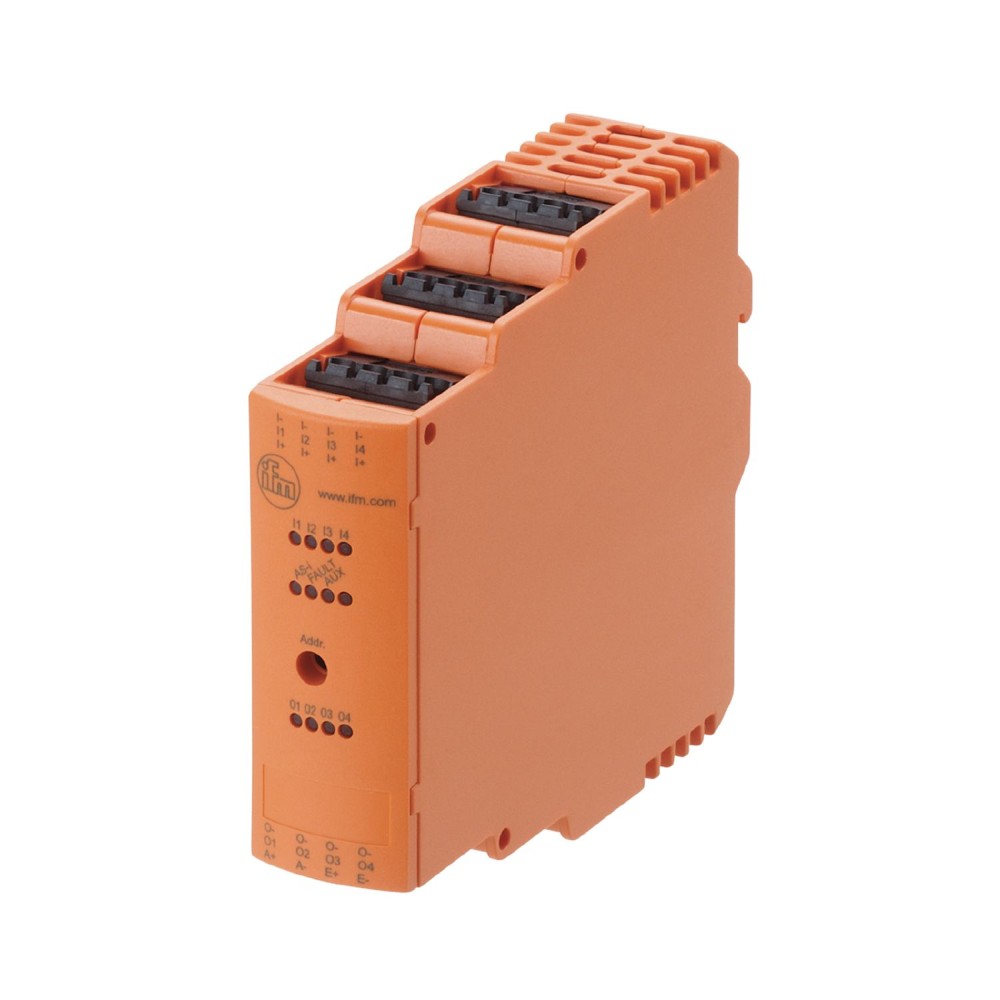

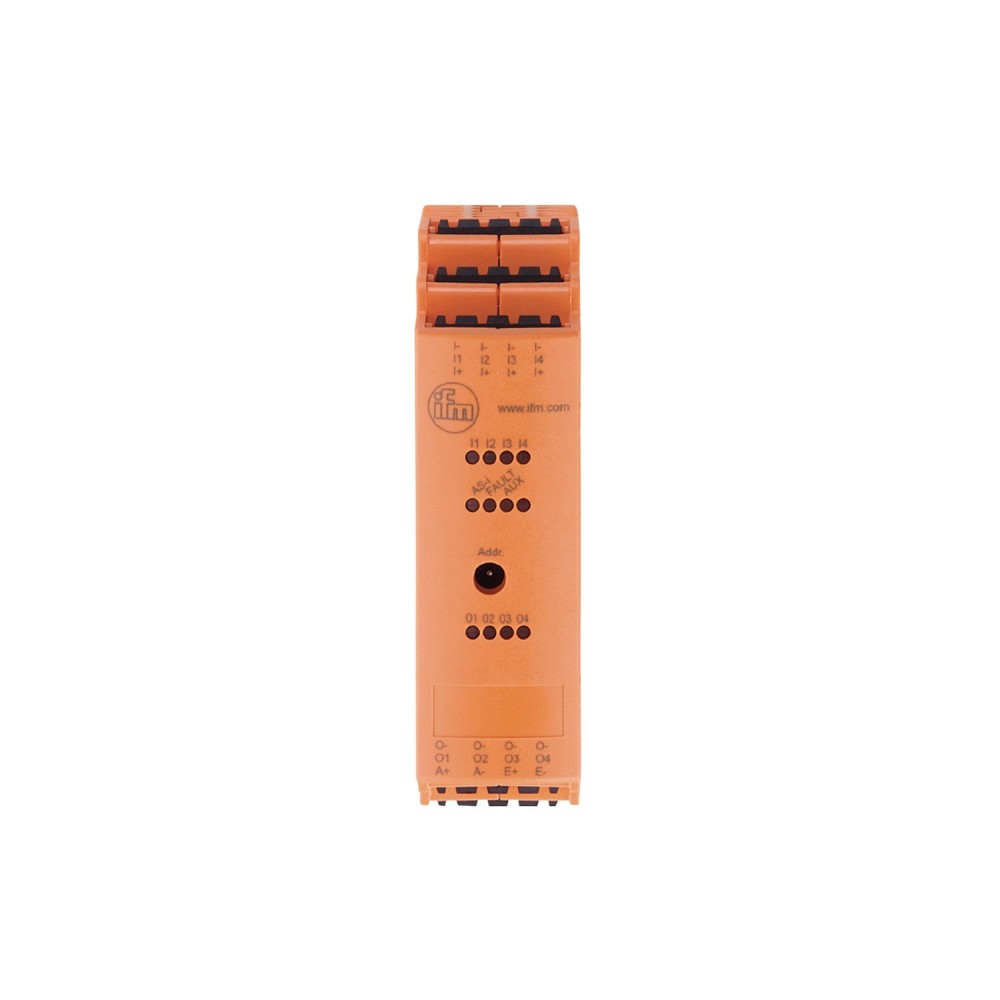

Модуль шкафа управления АS-интерфейса IFM SmartLine25 4DI 4DO A/B T C AC2261

Код товара: 191548

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2261

Код производителяSmartLine25 4DI 4DO A/B T C

Все характеристики

Описание

Для использования в шкафах управления. Простое и быстрое подключение с помощью клеммных колодок. Особенно компактная конструкция. Двойные клеммы для сквозного подключения источника напряжения. Хорошо видимые мощные светодиоды для отображения работы, состояния переключения и функций.

Характеристики Модуль шкафа управления АS-интерфейса IFM SmartLine25 4DI 4DO A/B T C AC2261

Основные характеристики

MTTF[лет]	235
адресация AS-i	адресация сокета
Аксессуары (опционально)	разъемы
Артикул	AC2261
версия AS-i	3.0
Вес[г]	150
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Диапазон напряжения постоянного тока[В]	20...30, (AUX)
Дизайн	Корпус для монтажа на DIN-рейку, только для работы с ведущими устройствами AS-i с профилем M4
Дополнительное напряжение питания[В]	20...30 DC
Жилье	прямоугольный
Замечания	Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	ИП 20
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	A.7
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC)
Код производителя	SmartLine25 4DI 4DO A/B T C
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки на выходах [А]	4
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. потребление тока от AS-i[мА]	250
Макс. потребление тока от дополнительного источника питания [мА]	4000, (AUX)
Макс. токовая нагрузка на выход [мА]	1000, (категория использования DC-12: 700 мА, категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1))
Мастер-профиль AS-i	М4
Материалы	ПК-ГФ20
Назначение битов данных	бит данных D0D1D2D3inputI-1I-2I-3I-4OutputO-1O-2O-3O-4
Низкий входной ток [мА]	0...2
Отображать	светодиод состояния переключения, желтый I1...I4, O1....O4светодиод работы, зеленый AS-i, светодиод ошибок AUX, красный
Питание датчиков входов	AS-i
Приложение	Установка в шкафы управления
Примечание о температуре окружающей среды	снижение токовой нагрузки, указанное в инструкции по эксплуатации, следует учитывать при следующей температуре окружающей среды: &, gt, 60 °C
Примечания	Устройство должно питаться от изолированного источника., Этот источник напряжения должен иметь вторичный предохранитель, одобренный UL (см. прилагаемый лист)., В качестве альтернативы для питания AUX можно использовать источник питания класса 2.
Профиль AS-i	S-7.A.7
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	93 x 25.4 x 108
Расширенный режим адресации	да
Связь	заголовок контакта:
сертификат AS-i	60702
Степень загрязнения	2
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 61000-6-2EN 62026-2EN 50581
