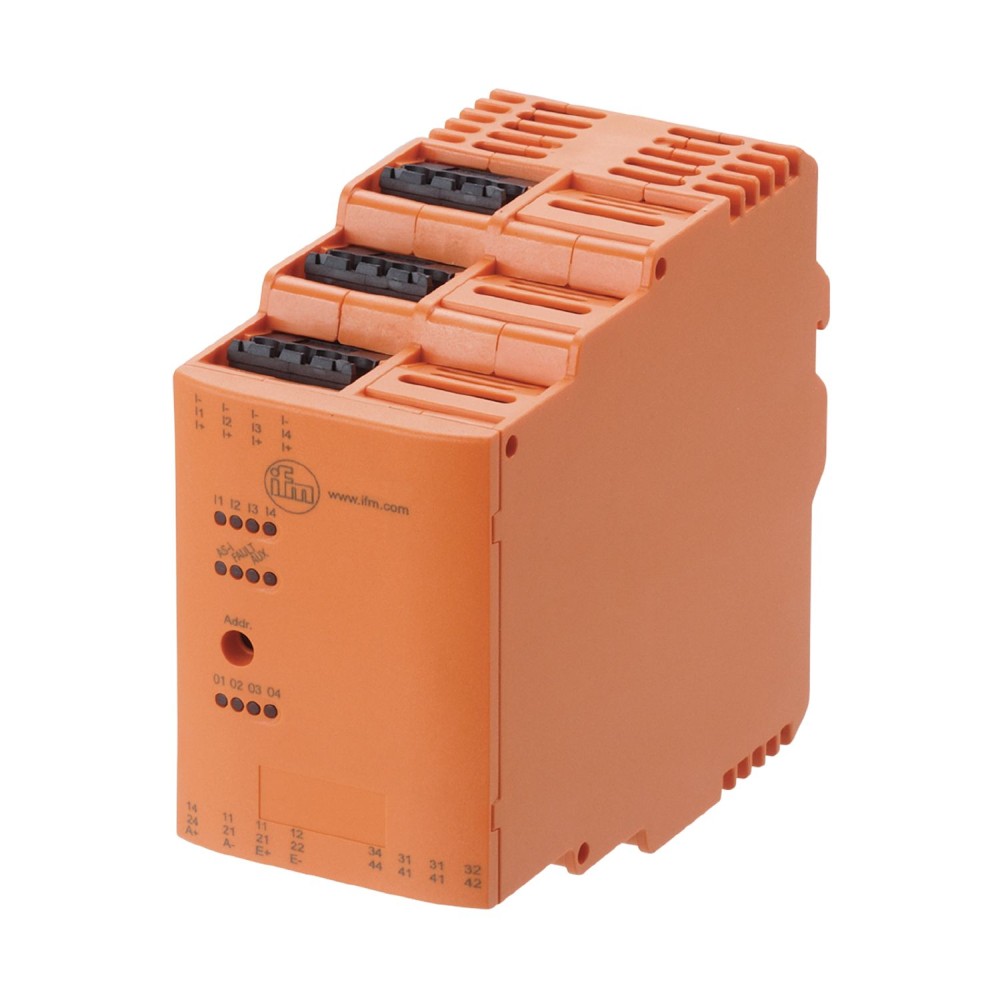

Модуль шкафа управления АS-интерфейса IFM SmartL50 4DI 4DO R C AC2259

Модуль шкафа управления AS-интерфейса IFM SmartL50 4DI 4DO R C (AC2259)

Модуль AS-интерфейса IFM SmartL50 4DI 4DO R C с артикулом AC2259 предназначен для интеграции в шкафы управления, обеспечивая связь между датчиками, исполнительными устройствами и системой автоматизации по протоколу AS-интерфейса. Устройство разработано для монтажа на DIN-рейку и отличается компактными габаритами, что способствует эффективному использованию внутреннего пространства шкафа.

Ключевые технические характеристики

• Конфигурация входов/выходов:Модуль оснащен четырьмя цифровыми входами и четырьмя релейными выходами. Цифровые входы выполнены по схеме PNP (тип 2 согласно IEC 61131-2) и защищены от короткого замыкания, что повышает надежность системы при подключении датчиков.
• Тип питания:Питание модуля осуществляется от сети AS-интерфейса в диапазоне 26. 5... 31. 6 В DC. Дополнительно предусмотрен вход AUX (20... 30 В DC) для питания датчиков и релейных выходов, что позволяет подключать устройства с повышенным энергопотреблением без перегрузки шины AS-i.

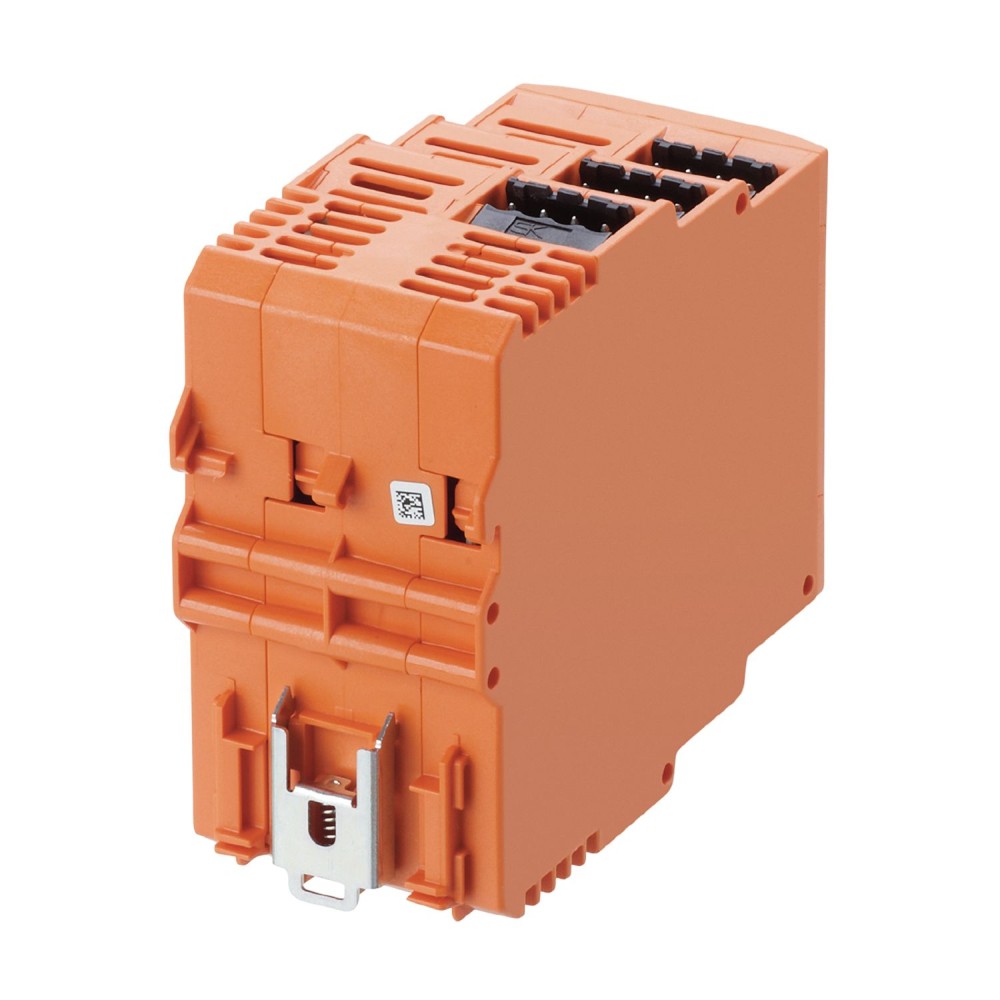

• Монтаж и конструкция:Модуль предназначен для монтажа на стандартную DIN-рейку (TH35 согласно EN 60715). Компактный корпус (93 x 50 x 108 мм) и двойные клеммы для сквозного подключения источника напряжения упрощают установку и кабельную разводку в шкафу управления.
• Функциональность AS-интерфейса:Поддерживает версии ASi 2. 11 и 3. 0, а также профиль ASi S-7. 0. E. Интегрированный сторожевой таймер контролирует обмен данными, повышая стабильность работы в промышленных сетях.
• Степень защиты:Устройство имеет степень защиты IP20, что соответствует требованиям для установки внутри шкафов управления, обеспечивая защиту от твердых частиц размером более 12. 5 мм.

Преимущества

• Универсальность подключения:Наличие четырех цифровых входов и четырех релейных выходов обеспечивает гибкость для подключения широкого спектра датчиков и исполнительных механизмов в рамках одной сети AS-интерфейса.
• Простота монтажа и эксплуатации:Монтаж на DIN-рейку, компактный дизайн и удобные клеммные колодки способствуют быстрой и эффективной установке, а также упрощают обслуживание.
• Высокая надежность:Защита цифровых входов от короткого замыкания, наличие интегрированного сторожевого таймера и электрическое разделение цепей повышают общую стабильность и безопасность функционирования модуля в промышленных условиях.
