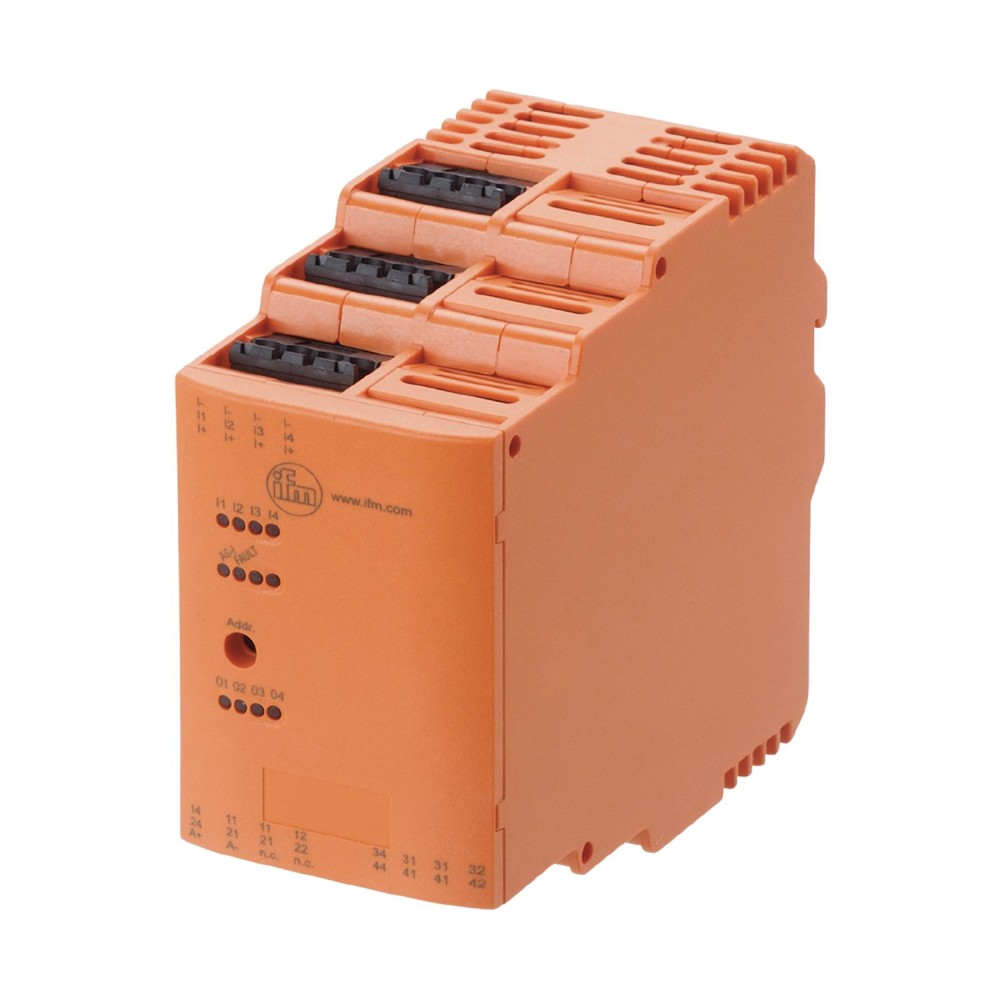

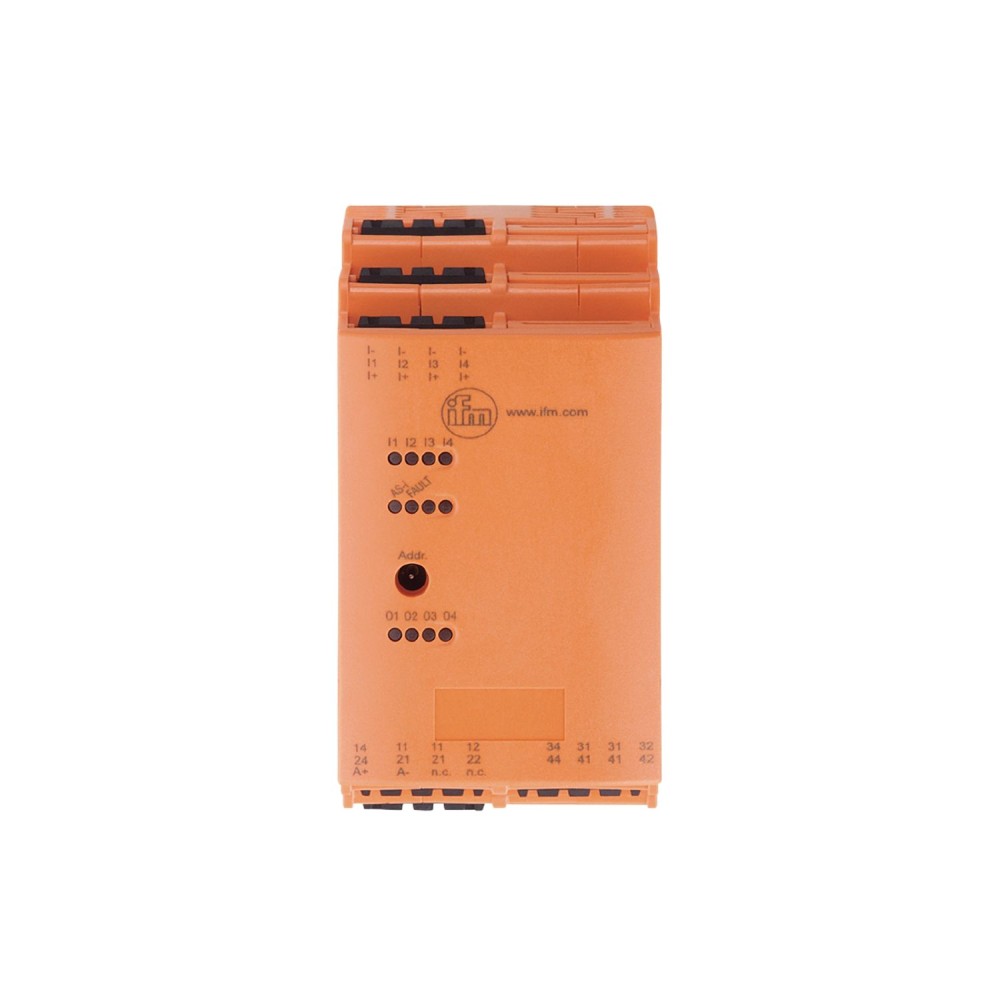

Модуль шкафа управления АS-интерфейса IFM SmartL50 4DI 4DO R C AC2258

Модуль шкафа управления AS-интерфейса IFM SmartL50 4DI 4DO R C (AC2258)

Модуль шкафа управления IFM SmartL50 4DI 4DO R C, артикул AC2258, предназначен для расширения функциональных возможностей промышленных систем автоматизации. Устройство обеспечивает подключение к сетям AS-интерфейса и используется для обработки сигналов ввода-вывода в шкафах управления.

Ключевые технические характеристики

• Конфигурация входов/выходов и совместимость с AS-интерфейсом.Модуль оснащен четырьмя цифровыми входами (PNP, тип 2 согласно IEC 61131-2) и четырьмя релейными выходами, что позволяет подключать датчики и исполнительные устройства. Поддержка AS-интерфейса версий 2. 11 и 3. 0, а также профиля S-7. 0. E обеспечивает стандартизированную интеграцию в существующие сети ASi.


• Коммутационная способность релейных выходов.Максимальный общий ток нагрузки на выходах составляет 6 А при напряжении 240 В переменного тока или 24 В постоянного тока для омической нагрузки. Это позволяет модулю управлять различными исполнительными механизмами, такими как контакторы или клапаны.

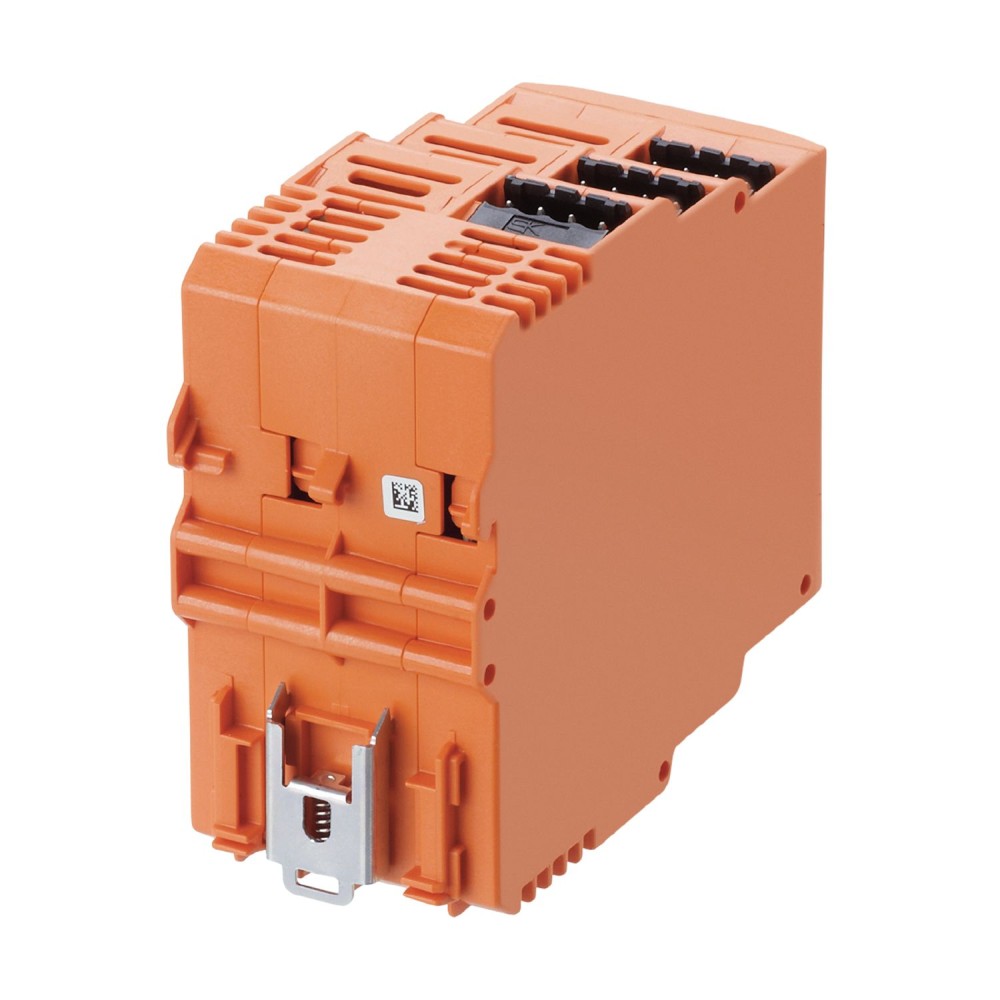

• Конструктивное исполнение и монтаж.Устройство выполнено в компактном корпусе с габаритами 93 x 50 x 108 мм и предназначено для монтажа на DIN-рейку (TH35 согласно EN 60715). Такая конструкция способствует эффективному использованию пространства в шкафах управления.


• Надежность и условия эксплуатации.Модуль имеет степень защиты IP20, что делает его пригодным для установки внутри шкафов управления. Цифровые входы защищены от короткого замыкания, повышая надежность системы. Диапазон рабочих температур от -25 до 60 °C позволяет эксплуатировать модуль в различных промышленных условиях.

Преимущества

• Гибкость применения.Наличие четырех цифровых входов и четырех релейных выходов обеспечивает широкие возможности для реализации функций мониторинга и управления в автоматизированных системах.
• Простота интеграции и подключения.Соответствие стандартам AS-интерфейса и поддержка версий 2. 11 и 3. 0 упрощает интеграцию в существующие сети. Использование клеммных колодок (cage clamps) обеспечивает простое и быстрое подключение.
• Эффективное использование пространства.Компактная конструкция и возможность монтажа на DIN-рейку позволяют экономить место в шкафах управления. Двойные клеммы для сквозного подключения источника напряжения дополнительно упрощают монтаж.
