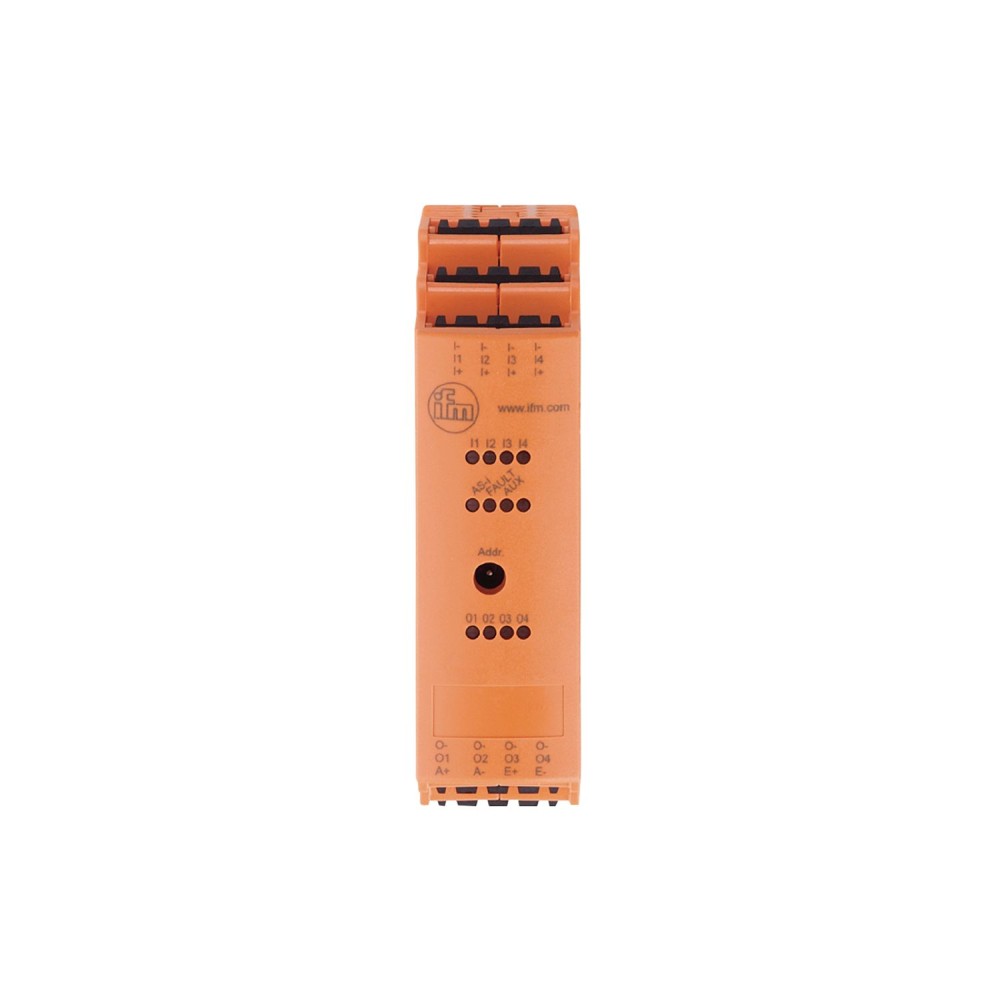

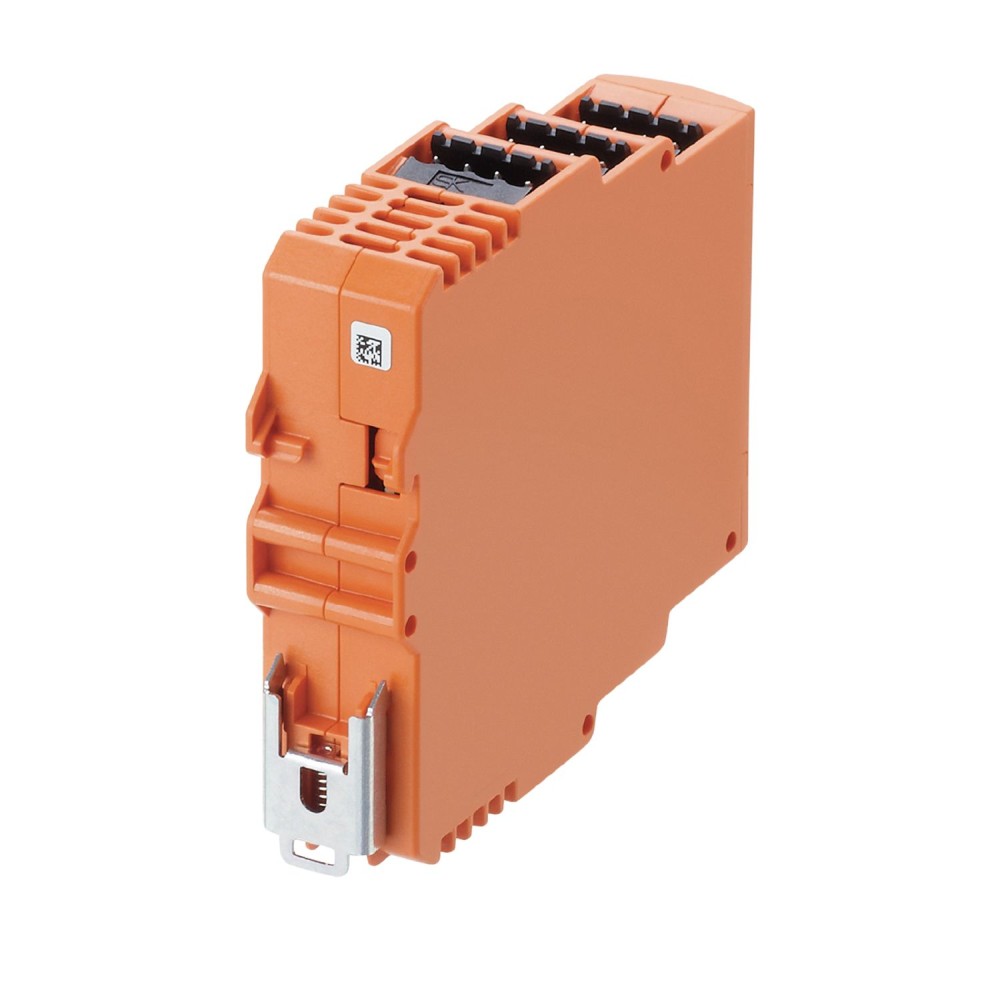

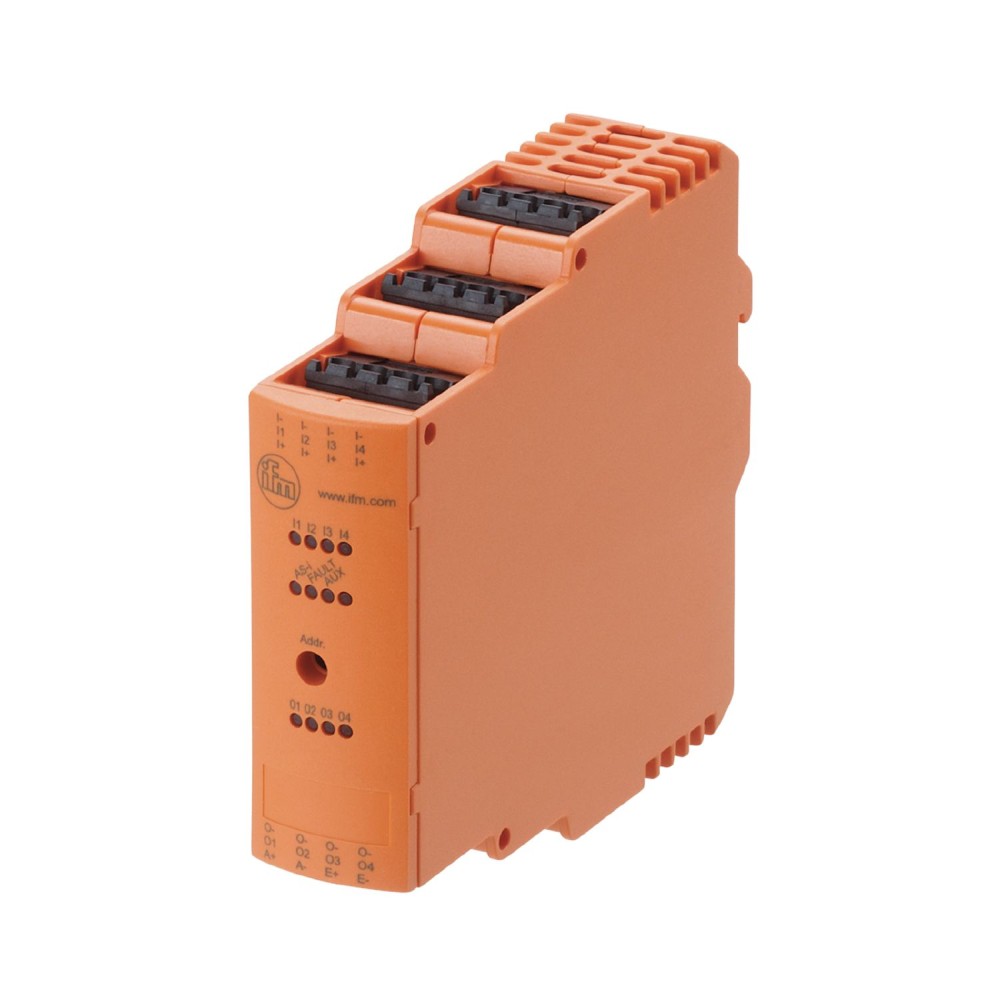

Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI 4DO T C AC2257

Код товара: 191515

IFM Производитель

18 722 ₽

Быстрый заказ

Характеристики

Код производителяAC2257

АртикулAC2257

Код производителяSmartL25 4DI 4DO T C

Все характеристики

Описание

Модуль шкафа управления AS-интерфейса IFM SmartL25 4DI 4DO T C AC2257

Модуль IFM SmartL25 4DI 4DO T C AC2257 предназначен для интеграции в шкафы управления, обеспечивая связь по протоколу AS-интерфейс и расширяя возможности системы ввода-вывода. Устройство характеризуется компактными размерами и удобством подключения.

Ключевые характеристики

Количество цифровых входов и выходов:Модуль оснащен четырьмя цифровыми входами и четырьмя цифровыми выходами. Это обеспечивает достаточную гибкость для подключения датчиков и исполнительных устройств в системах автоматизации.
Тип крепления:Устройство предназначено для монтажа на DIN-рейку (TH35 согласно EN 60715). Этот стандартный метод монтажа упрощает установку модуля в промышленные шкафы управления и его интеграцию с другим оборудованием.
Рабочее напряжение:Модуль функционирует от рабочего напряжения 26. 5... 31. 6 В постоянного тока, подаваемого по шине AS-интерфейса. Дополнительное питание AUX в диапазоне 20... 30 В постоянного тока обеспечивает стабильную работу выходов и датчиков.
Степень защиты:Степень защиты IP20 соответствует требованиям для установки внутри шкафов управления, защищая внутренние компоненты от твердых частиц размером более 12. 5 мм.
Максимальная токовая нагрузка на выход:Каждый выход способен выдерживать токовую нагрузку до 1000 мА. Это позволяет напрямую подключать к модулю исполнительные механизмы со значительным потреблением тока.

Преимущества

Гибкость применения:Наличие четырех цифровых входов и выходов позволяет эффективно использовать модуль для управления различными датчиками и приводами в рамках одной системы AS-интерфейса.
Простота монтажа и подключения:Конструкция для монтажа на DIN-рейку и использование клеммных колодок упрощают установку и подключение модуля, сокращая время на пусконаладочные работы.
Надежность:Интегрированный сторожевой таймер (watchdog) и защита от короткого замыкания на цифровых входах и выходах повышают надежность работы системы в промышленных условиях.

Характеристики Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI 4DO T C AC2257

Основные характеристики

MTTF[лет]	186
адресация ASi	адресация сокета
Аксессуары (опционально)	разъемы
Артикул	AC2257
версия ASi	2.11, 3.0
Вес	143 г
Влажность воздуха	90, (без конденсации)
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Габариты	93 x 25.4 x 108
Диапазон напряжения постоянного тока[В]	20...30, (AUX)
Дизайн	корпус для монтажа на DIN-рейку
Дополнительное напряжение питания[В]	20...30 DC, (AUX)
Защита	ИП 20
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	0.E
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC)
Код производителя	SmartL25 4DI 4DO T C
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки на выходах [А]	4
Макс. токовая нагрузка на выход [мА]	1000, (категория использования DC-12: 700 мА, категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1))
Максимальное потребление тока от ASi[мА]	50
Максимальное потребление тока от дополнительного источника питания [мА]	4300, (AUX)
Мастерпрофиль ASi	M2, M3, M4
Материалы	ПК-ГФ20
Назначение битов данных	бит данных D0D1D2D3inputI-1I-2I-3I-4OutputO-1O-2O-3O-4
Низкий входной ток [мА]	0...2
Отображать	светодиод состояния переключения, желтый I1...I4, O1....O4светодиод работы, зеленый AS-i, светодиод ошибок AUX, красный
Питание датчиков входов	К
Примечания	Устройство должно питаться от изолированного источника., Этот источник напряжения должен иметь вторичный предохранитель, одобренный UL (см. прилагаемый лист)., В качестве альтернативы для питания AUX можно использовать источник питания класса 2.
Профиль ASi	S-7.0.E
Рабочее напряжение[В]	26.5...31.6 DC
Расширенный режим адресации	нет
Связь	заголовок контакта:
сертификат ASi	37302
Степень загрязнения	2
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 61000-6-2EN 62026-2EN 50581
