Модуль шкафа управления АS-интерфейса IFM SmartLine25 4AI (V) C IP20 AC2217

Код товара: 191404

IFM Производитель

60 957 ₽

Быстрый заказ

Характеристики

Код производителяAC2217

АртикулAC2217

Код производителяSmartLine25 4AI (V) C IP20

Все характеристики

Описание

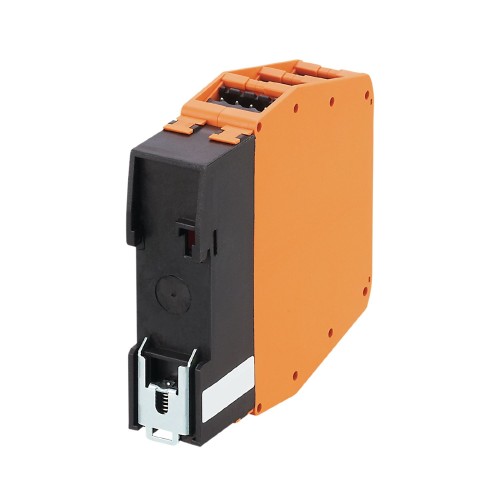

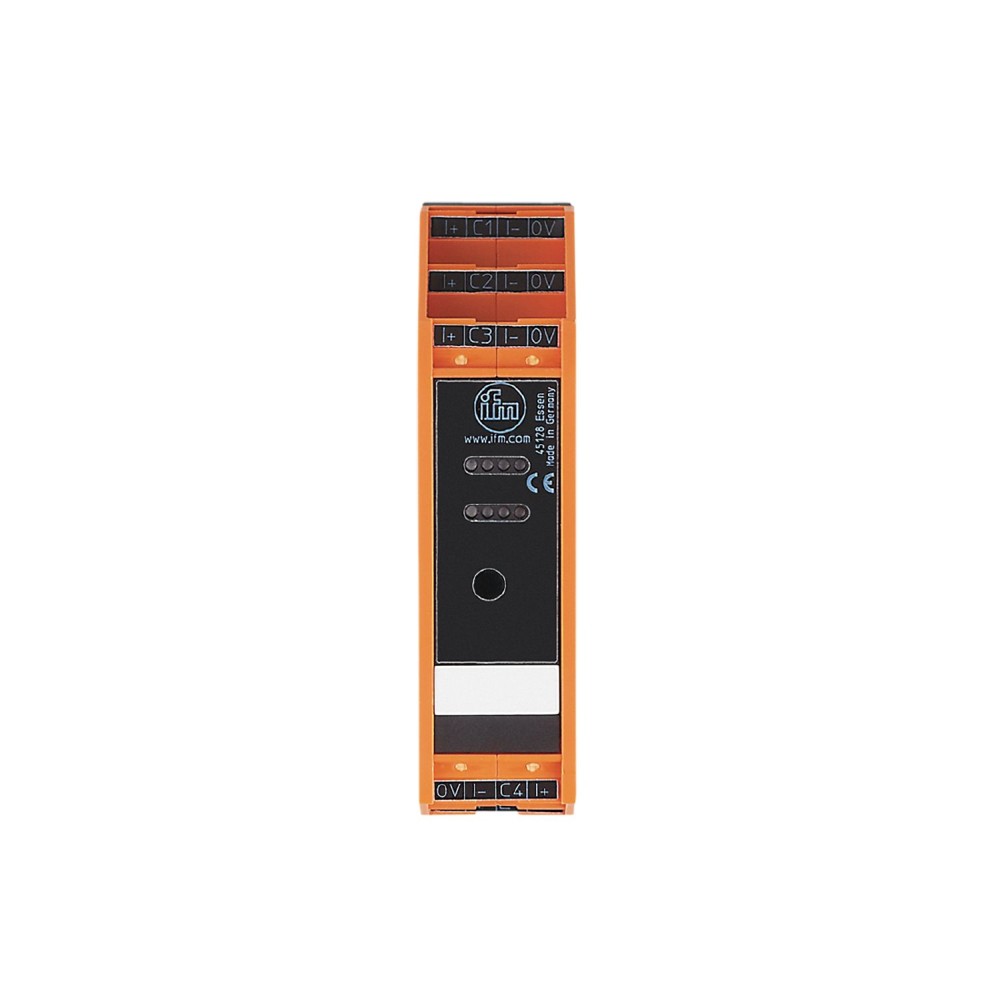

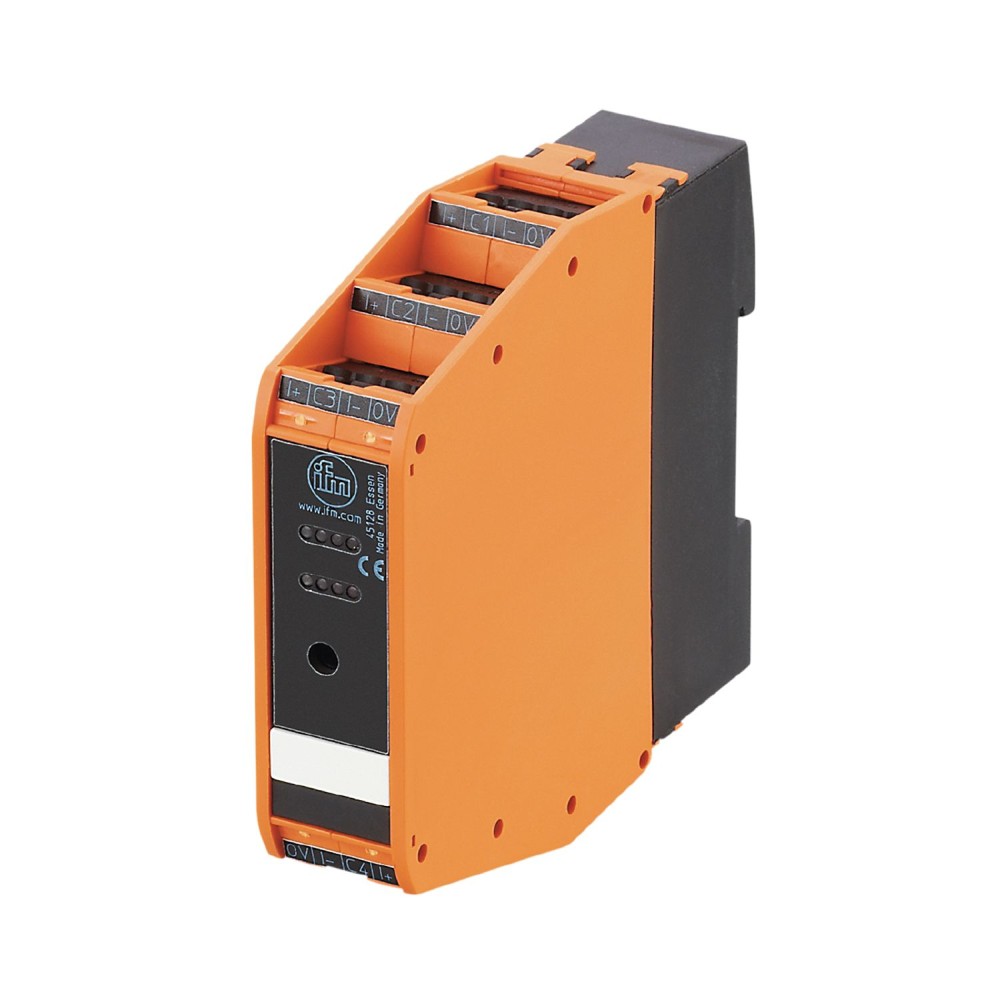

Модуль шкафа управления AS-интерфейса IFM SmartLine25 4AI (V) C IP20 AC2217

Модуль IFM SmartLine25 4AI (V) C IP20 AC2217 предназначен для установки в шкафах управления и обеспечивает подключение аналоговых датчиков к системе AS-интерфейса. Устройство характеризуется компактным исполнением и упрощенным подключением.

Ключевые технические характеристики

Тип и количество аналоговых входов:Модуль оснащен четырьмя аналоговыми входами с диапазоном измерения 0... 10 В. Это позволяет подключать широкий спектр датчиков напряжения, поддерживая 2-х, 3-х и 4-х проводные схемы подключения.

Разрешение аналогового входа:Разрешение составляет 16 бит, что соответствует 1 мВ на бит. Высокое разрешение обеспечивает точность измерения аналоговых сигналов, что критично для приложений, требующих детального контроля параметров.

Интеграция в AS-интерфейс:Модуль соответствует AS-i профилю S-7. 3. E и поддерживает мастер-профили M3 и M4. Адресация осуществляется через сокет. Эти параметры гарантируют совместимость и корректное функционирование в сетях AS-интерфейса.

Конструкция и монтаж:Устройство выполнено в компактном корпусе для монтажа на DIN-рейку с классом защиты IP20. Это обеспечивает удобство установки в стандартные шкафы управления и защиту от крупных твердых частиц.

Основные преимущества

Высокая точность аналоговых измерений за счет 16-битного разрешения, что позволяет получать детализированные данные от датчиков.
Универсальность подключения датчиков благодаря поддержке 2-х, 3-х и 4-х проводных схем и стандартного диапазона 0... 10 В.
Простая и быстрая интеграция в существующие AS-интерфейс сети благодаря стандартным профилям и удобным клеммным зажимам.

Характеристики Модуль шкафа управления АS-интерфейса IFM SmartLine25 4AI (V) C IP20 AC2217

Основные характеристики

MTTF[лет]	120
адресация ASi	адресация сокета
Аналоговые входы защищены от короткого замыкания	нет
Аналоговый вход	0...10 В
Артикул	AC2217
Вес	168.5
Габариты	108 x 25 x 105 мм
Дизайн	корпус для монтажа на DIN-рейку
Дополнительное напряжение питания[В]	24 постоянного тока
Дополнительный источник напряжения	необязательный
Защита	ИП 20
Защита от обратной полярности	да
Идентификационный код ASi[шестнадцатеричный]	3.E
Код производителя	SmartLine25 4AI (V) C IP20
Количество аналоговых входов	4, (Подключение 2-х, 3-х, 4-х проводных датчиков)
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых входов: 4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Максимальное потребление тока от ASi[мА]	53, (с внешним питанием: 28 мА)
Мастерпрофиль ASi	M3, M4
Материалы	PA 6.6
Отображать	Светодиод работы, зеленый Напряжение AS-i / 24 В AUXСветодиод ошибок, красныйСветодиод функции, желтый каналы 1...4
Питание датчиков входов	AS-i / AUX
Потребляемый ток [мА]	10...53, (внешнее питание)
Профиль ASi	S-7.3.E
Рабочее напряжение[В]	26,5...31,6 постоянного тока, («класс питания 2» по cULus)
Разрешение аналогового входа	16 (1 bit = 1 mV)
Расширенный режим адресации	нет
Связь	КОМБИКОН:
Температура окружающей среды[°C]	0...70
Температура хранения[°C]	-20...85
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
ЭМС	EN 50295
