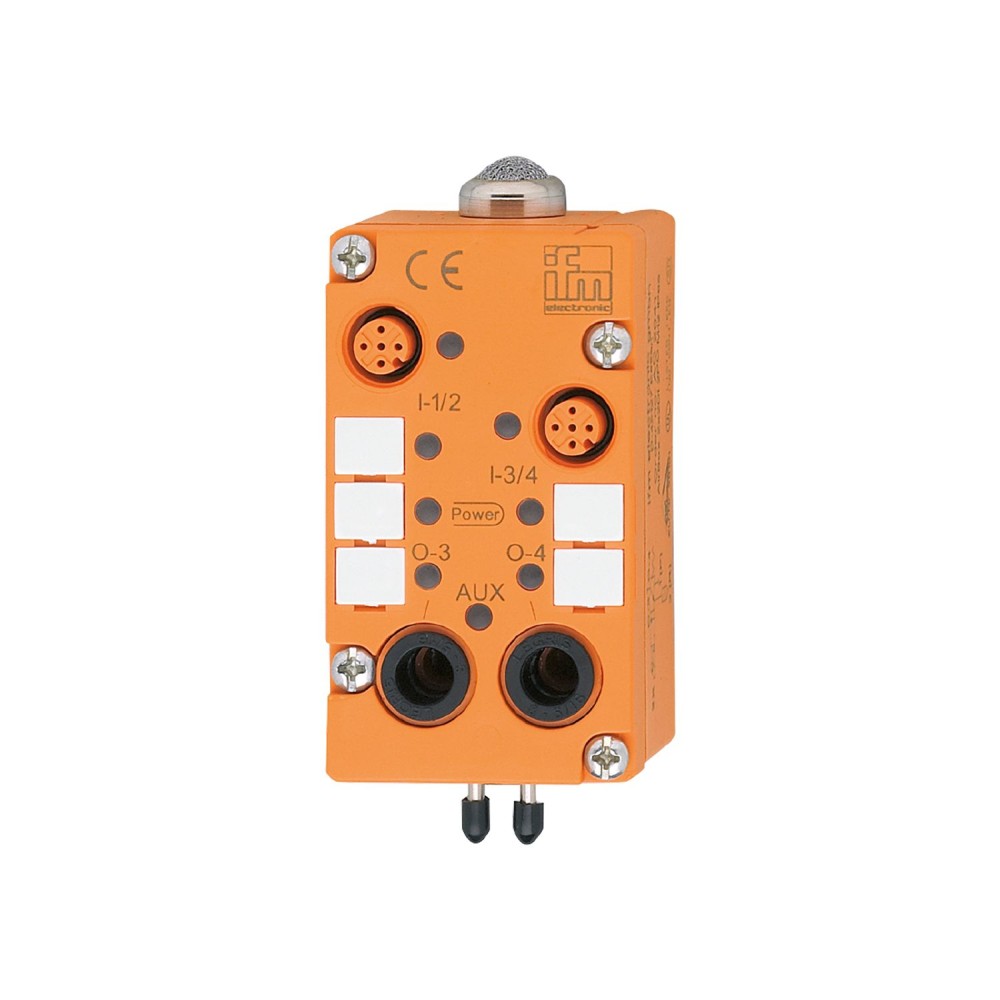

АS-интерфейс AirBox IFM AirBox 2x2DI 2PO M12 AC2041

Код товара: 191348

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2041

Код производителяAirBox 2x2DI 2PO M12

Все характеристики

Описание

Для децентрализованного запуска цилиндров и приводов клапанов, Сочетание модуля ввода-вывода AS-i и электромагнитного клапана, Высокая энергоэффективность за счет децентрализованного применения вблизи привода, Сниженная сложность установки и подключения, Простота монтажа и подключения в нижней части модуля

Характеристики АS-интерфейс AirBox IFM AirBox 2x2DI 2PO M12 AC2041

Основные характеристики

Артикул	AC2041
Вес[г]	260
Входная цепь цифровых входов	ПНП
Входной ток Высокий [мА]	>, 3
Высокий уровень переключения [В]	>, 10
Выхлоп	интегрированный выхлоп
Выходы питания привода	К
Диапазон рабочего давления	2...8 bar0.2...0.8 MPa
Дополнительное напряжение питания[В]	18...30 DC, (to PELV)
Допустимый сжатый воздух	фильтрованный (5 мкм), смазанный (ISO-VG10) или несмазанный
Жилье	прямоугольный
Замечания	Примечания по сжатому воздуху и ЭМС/ЭСР см. в разделе «Загрузки».
Защита	IP 65
Идентификационный код AS-i[шестнадцатеричный]	Ф
Интегрированный сторожевой таймер	да
Источник питания[В]	20...30
Код производителя	AirBox 2x2DI 2PO M12
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество пневматических выходов: 2
Количество пневматических выходов	2
Количество цифровых входов	4, (2 x 2)
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	7
Макс. общий номинальный ток входов [мА]	100
Макс. потребление тока от AS-i[мА]	170
Мастер-профиль AS-i	M2, M3, M4
Материалы	ПБТ
Модульное подключение	Плоские кабели
Назначение битов данных	бит данныхD0D1D2D3Входы / выходыI-1/2I-1/2I-3/4 / O3I-3/4 / O4контакт4242
Низкий входной ток [мА]	<, 1.5
Отображать	светодиод работы, зеленый светодиод функции, желтый
Питание датчиков входов	AS-i
Пневматическая система	2 x 3/2-ходовых седельных клапана
Приложение	полевая установка
Примечание о температуре окружающей среды	со специальной обработкой сжатого воздуха: &, lt, 0 °C
Примечание по диапазону рабочего давления	включая возможные пики давления
Профиль AS-i	S-7.F
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	97 x 45 x 46
Расход воздуха при 6/0 бар[л/мин]	550
Расход воздуха при 6/5 бар[л/мин]	350
Расширенный режим адресации	нет
Температура окружающей среды[°C]	0...55
Тип крепления	винтовое крепление
Трубные фитинги	Легрис LF 3000/8
Цифровые входы защищены от коротких замыканий	да
ЭМС	EN 50295
