Шлюз AS-Interface EtherCAT с ПЛК IFM SmartPLC DataLine 1ASi ECAT AC1433

Шлюз AS-Interface EtherCAT с интегрированным ПЛК IFM SmartPLC DataLine 1ASi ECAT (AC1433)

Модель AC1433 представляет собой промышленный шлюз, совмещающий функции AS-Interface мастера и программируемого логического контроллера (ПЛК) с интерфейсом EtherCAT. Устройство предназначено для создания высокопроизводительной связи между уровнем датчиков/исполнительных механизмов (AS-i) и вышестоящей системой управления (EtherCAT), а также для выполнения децентрализованных задач автоматизации.

Ключевые технические параметры и практическое значение

Описание сфокусировано на критичных для выбора характеристиках, определяющих функциональность и интеграцию устройства в промышленную сеть.

1. Интегрированный ПЛК (SmartPLC) и программирование:
Встроенный ПЛК с поддержкой CODESYS V3 позволяет использовать шлюз не только как преобразователь протоколов, но и как самостоятельный контроллер для локальной обработки данных и выполнения управляющих функций. Это снижает нагрузку на центральный контроллер и обеспечивает высокую гибкость в децентрализованных системах.

2. Поддержка ведущего протокола EtherCAT:
Устройство функционирует как EtherCAT-slave, обеспечивая высокоскоростной и детерминированный обмен данными с управляющей системой, что критически важно для систем с жесткими требованиями к времени цикла. Благодаря наличию двух Ethernet-портов поддерживается мультипротокольная связь, включая EtherNet/IP, Modbus TCP и OPC-UA, что гарантирует совместимость со стандартами Индустрии 4. 0.

3. Спецификация AS-Interface Master:
Шлюз оснащен одним AS-i Master версии 3. 0, соответствующим профилю M4.
Это обеспечивает возможность подключения до 62 AS-i-подчиненных устройств и полную функциональность для обмена данными на уровне сенсоров и исполнительных механизмов в соответствии с новейшими стандартами AS-i.

4. Диагностика и пользовательский интерфейс:

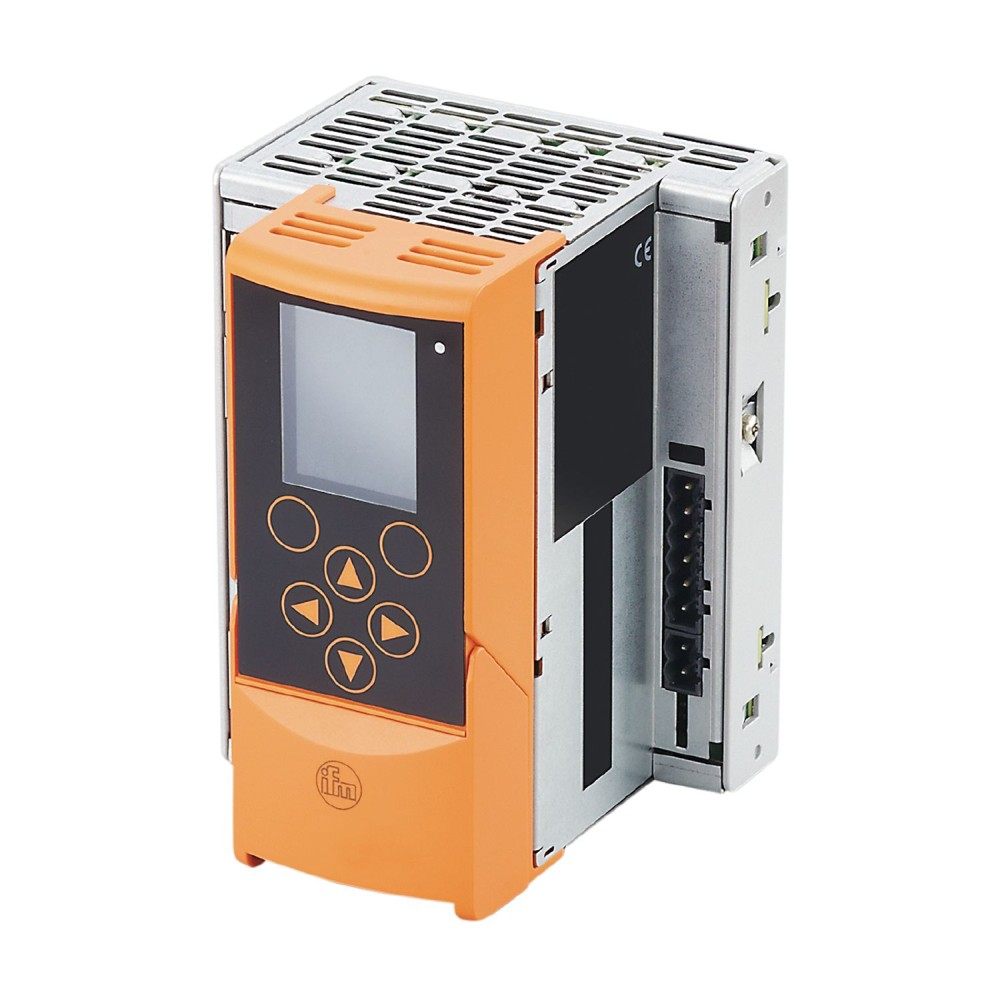

Встроенный полнофункциональный графический ЖК-дисплей (LCD) и веб-сервер предоставляют удобные средства для локальной и удаленной диагностики, настройки и визуализации состояния всех AS-i-подчиненных устройств. Это существенно упрощает ввод в эксплуатацию и обслуживание системы.

Главные функциональные преимущества

• Гибкость и децентрализация:Сочетание функций шлюза и ПЛК на одной платформе позволяет реализовать как централизованные, так и децентрализованные архитектуры управления, оптимизируя структуру сети и повышая надежность системы.
• Высокая производительность связи:Использование EtherCAT в качестве ведущего протокола гарантирует минимальное время реакции и высокую скорость передачи данных на уровне управления, что необходимо для динамичных производственных процессов.
• Поддержка Индустрии 4. 0:Встроенная поддержка OPC-UA позволяет интегрировать данные полевого уровня AS-i непосредственно в IT-инфраструктуру предприятия, обеспечивая прозрачность производственных процессов.

Технические данные (Сводка)

Артикул:AC1433
Производитель:IFM
Дизайн:Корпус для монтажа на DIN-рейку (TH35, EN 60715)
Рабочее напряжение:18... 32 В DC (AUX), 21... 31, 6 В DC (AS-i)
Количество Master ASi:1 (Профиль M4, Версия 3. 0)
Интерфейсы связи:Ethernet, OPC-UA, EtherCAT, EtherNet/IP, Modbus TCP, TCP/IP, UDP/IP (RJ45)
Степень защиты:IP 20
Температура окружающей среды:0... 60 °C
