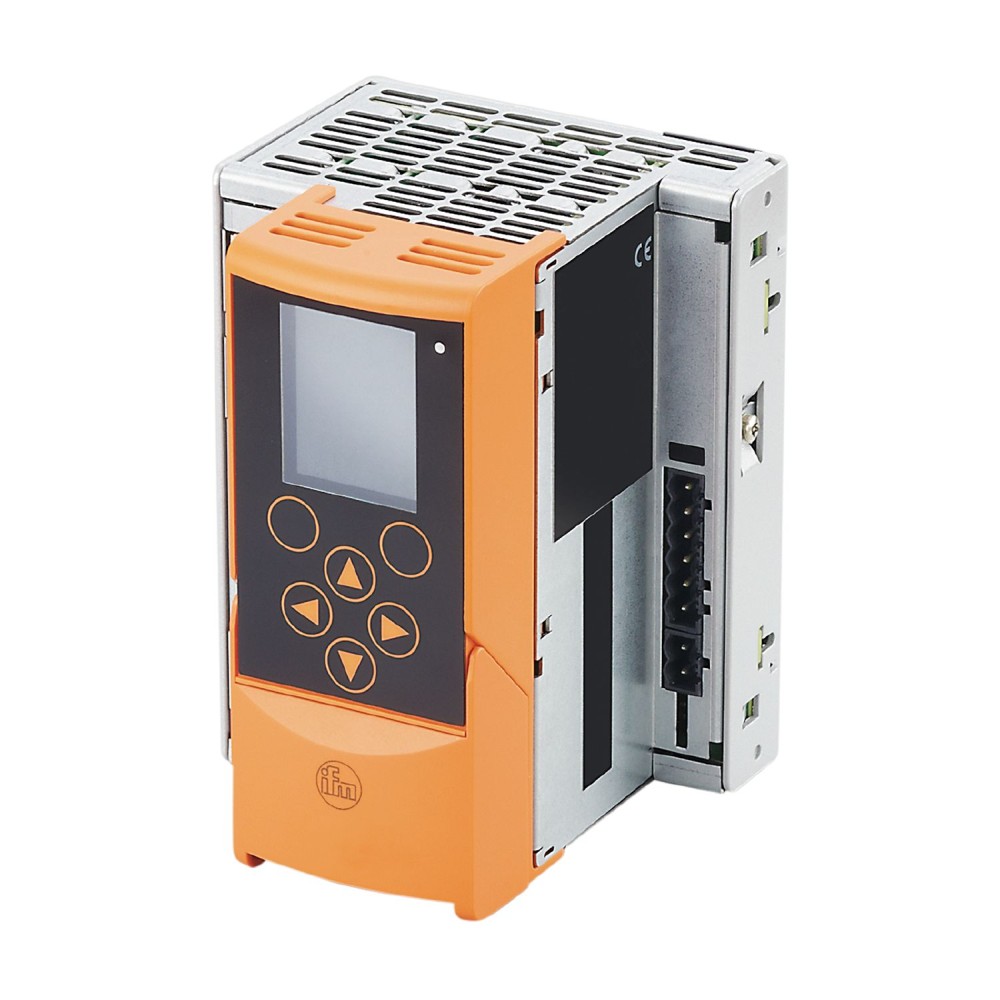

Шлюз AS-Interface EtherNet/IP с ПЛК IFM SmartPLC DataLine 2ASi EIP AC1424

Шлюз AS-Interface EtherNet/IP с ПЛК IFM SmartPLC DataLine 2ASi EIP (AC1424)

Шлюз AC1424 производства IFM представляет собой специализированное устройство, объединяющее функции мастера AS-Interface и программируемого логического контроллера (ПЛК) SmartPLC с интерфейсом полевой шины EtherNet/IP. Данный продукт предназначен для прямого и надежного обмена данными между уровнем датчиков/исполнительных механизмов (AS-i) и вышестоящей системой управления (EtherNet/IP).

Ключевые технические характеристики и практическое значение

1. Двухканальный мастер AS-Interface (2 мастера) и версия 3. 0
Шлюз оснащен двумя независимыми мастерами AS-i, что позволяет подключить и управлять двумя отдельными сегментами AS-i сети. Это обеспечивает возможность построения более масштабных или территориально распределенных систем AS-i, а версия 3. 0 гарантирует совместимость с последними поколениями модулей и устройств.

2. Интегрированный ПЛК SmartPLC
Встроенный ПЛК поддерживает программирование согласно стандарту IEC 61131-3 (CODESYS), позволяя реализовывать функции управления, логики и предварительной обработки данных непосредственно на уровне шлюза. Это снижает нагрузку на центральный контроллер EtherNet/IP и сокращает время реакции системы.

3. Интерфейс EtherNet/IP
Основной коммуникационный интерфейс EtherNet/IP обеспечивает высокоскоростной и стандартизированный обмен данными с промышленными контроллерами и системами HMI. Поддержка скорости 10/100 Мбод и протоколов UDP/IP, OPC-UA, Modbus TCP позволяет интегрировать устройство в большинство современных промышленных сетей.

4. Встроенные средства диагностики и управления

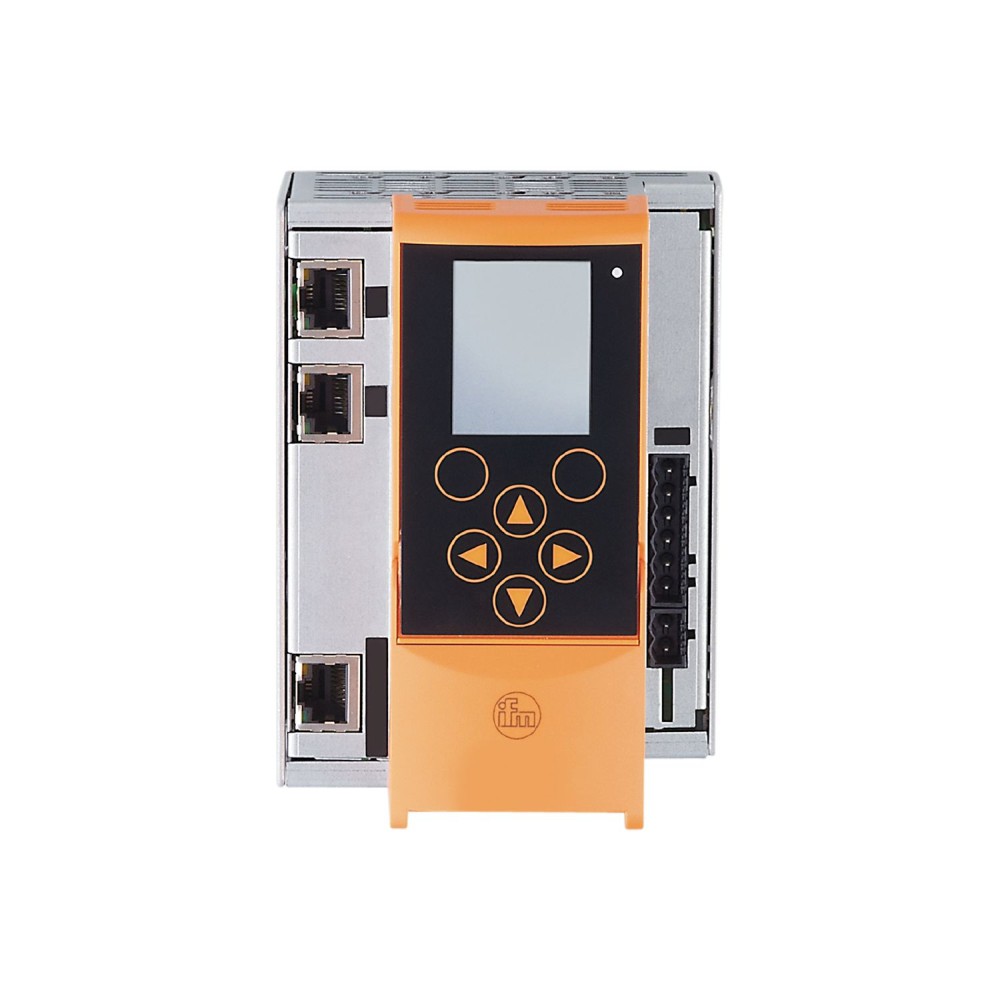

Полнографический ЖК-дисплей (LCD) и светодиодные индикаторы предоставляют пользователю возможность оперативно контролировать состояние всех подчиненных устройств (slave) AS-i, а также выполнять простую конфигурацию, настройку и диагностику системы локально. Класс защиты корпуса IP 20 предназначен для монтажа в шкафах управления.

Основные преимущества

• Высокая гибкость системы:Наличие двух AS-i мастеров позволяет расширять сеть до 62 AS-i ведомых устройств на каждый сегмент (общий потенциал).
• Децентрализация обработки данных:Интегрированный SmartPLC дает возможность выполнять задачи локального управления, повышая общую производительность и надежность автоматизации.
• Удобство обслуживания:Полнографический дисплей и интуитивно понятное меню настройки упрощают ввод в эксплуатацию и поиск неисправностей без использования дополнительных программных средств.

Технические данные (кратко)

Артикул:AC1424
Производитель:IFM
Тип устройства:Шлюз AS-Interface с ПЛК
Интерфейс полевой шины:EtherNet/IP
Количество AS-i мастеров:2
Версия AS-i:3. 0
Рабочее напряжение (AUX):18... 32 V DC
Рабочее напряжение (AS-i):21... 31, 6 V DC
Скорость передачи (Ethernet):10 Мбод; 100 Мбод
Класс защиты:IP 20

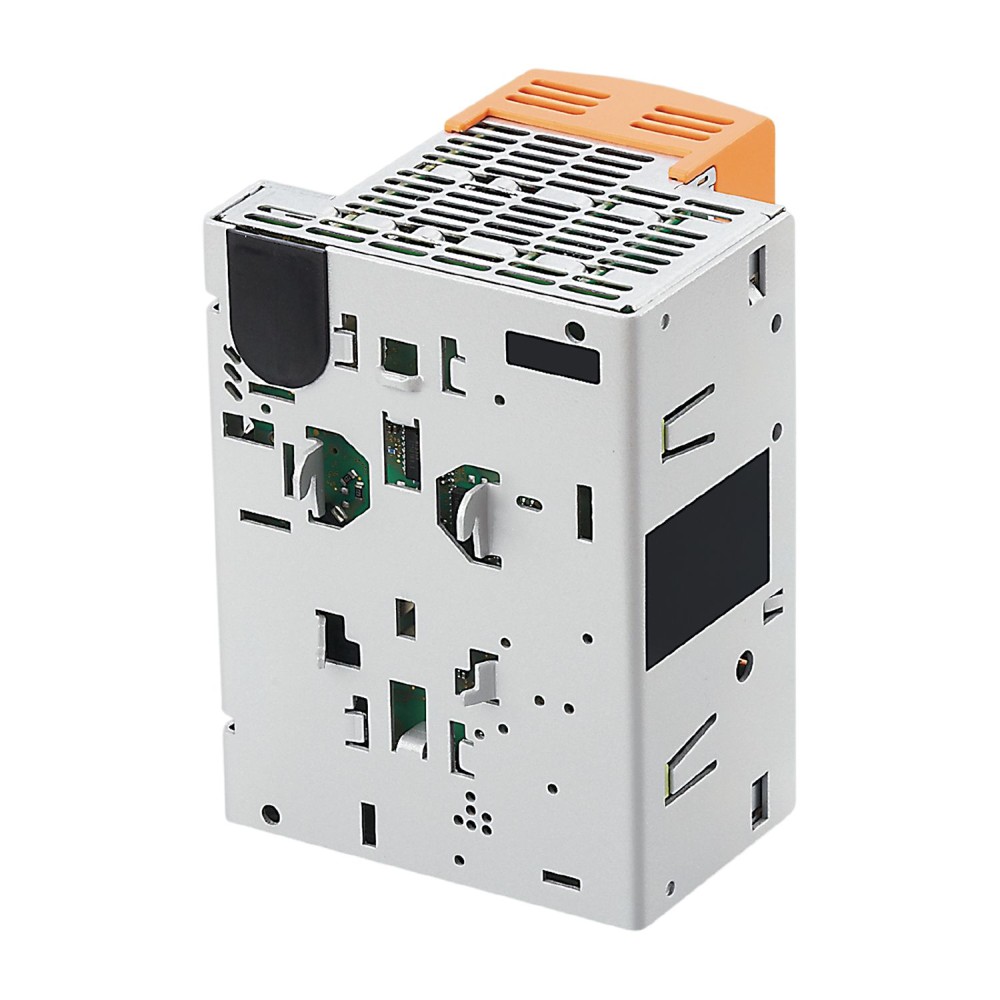

Тип крепления:Монтаж на DIN-рейку (TH35)
Электрическое разделение:Да
