Шлюз IFM AC1423 представляет собой комбинированное устройство, выполняющее функции мастера AS-Interface и программируемого логического контроллера (ПЛК) SmartPLC с интеграцией в сеть EtherNet/IP. Данный прибор предназначен для организации связи между уровнем датчиков/исполнительных механизмов (AS-i) и вышестоящим уровнем промышленной сети (EtherNet/IP), а также для локальной обработки данных и управления процессами непосредственно на уровне полевой шины.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на параметрах, критически важных для интеграции и эксплуатации в промышленных автоматизированных системах.

Интеграция ПЛК (SmartPLC) и протокол EtherNet/IP
Устройство сочетает в себе шлюз EtherNet/IP с интегрированным ПЛК, что обеспечивает возможность децентрализованного управления. ПЛК позволяет выполнять локальные программы по стандарту IEC 61131-3, снижая нагрузку на центральный контроллер и обеспечивая быструю реакцию на события в сети AS-Interface. Основной протокол EtherNet/IP обеспечивает бесшовную интеграцию в соответствующие промышленные сети, а поддержка скорости 10/100 Мбод гарантирует быстрый обмен данными.

Соответствие стандарту AS-i 3. 0
Поддержка версии AS-i 3. 0 с профилем мастера M4 позволяет работать с до 62 AS-i-участниками (496 входов/496 выходов) и использовать расширенный набор функций, включая расширенное адресное пространство и улучшенную диагностику. Наличие одного мастера AS-i (1ASi) упрощает топологию сети и фокусирует управление на одном сегменте.

Информативный цветной графический дисплей

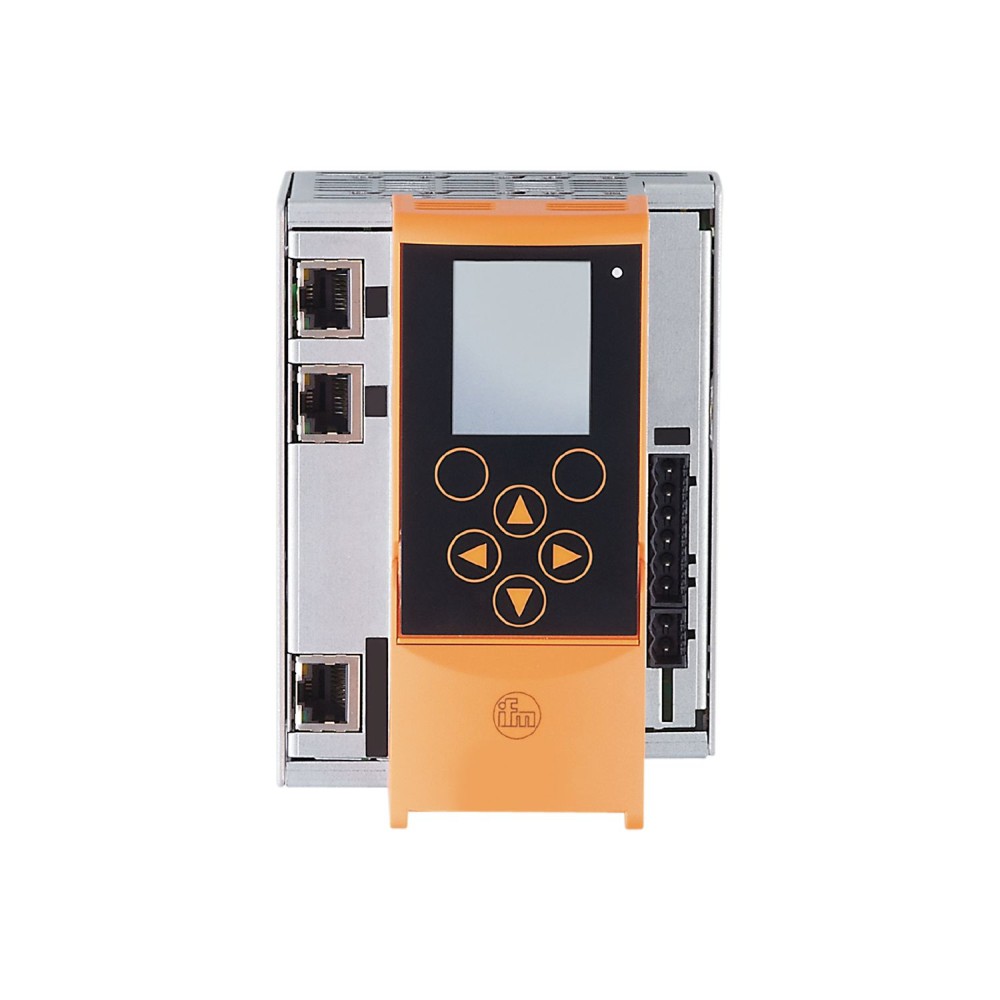

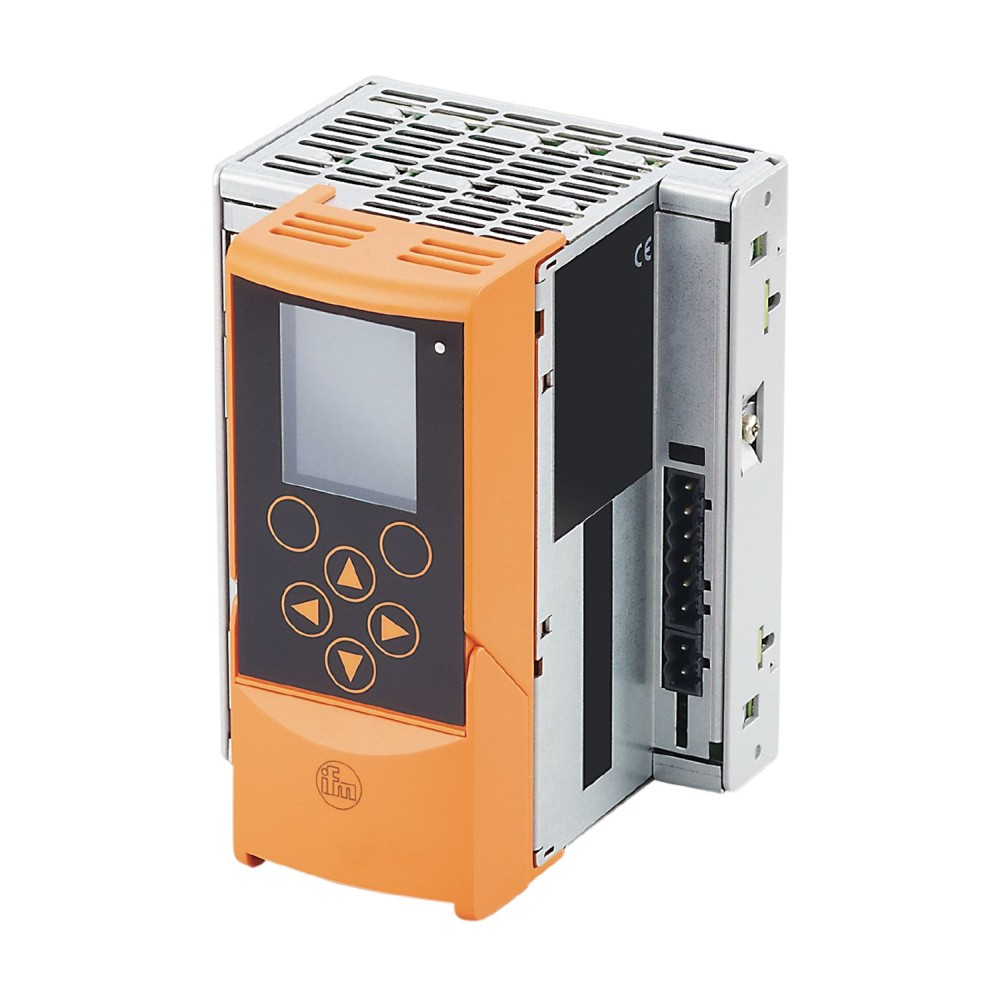

Интегрированный цветной графический ЖК-дисплей и светодиодные индикаторы (красный/зеленый) обеспечивают удобную локальную диагностику и отображение состояния всех AS-i ведомых устройств. Это критически важно для быстрой конфигурации, настройки и устранения неисправностей непосредственно на месте установки без необходимости подключения внешнего компьютера.

Электрические параметры и монтаж

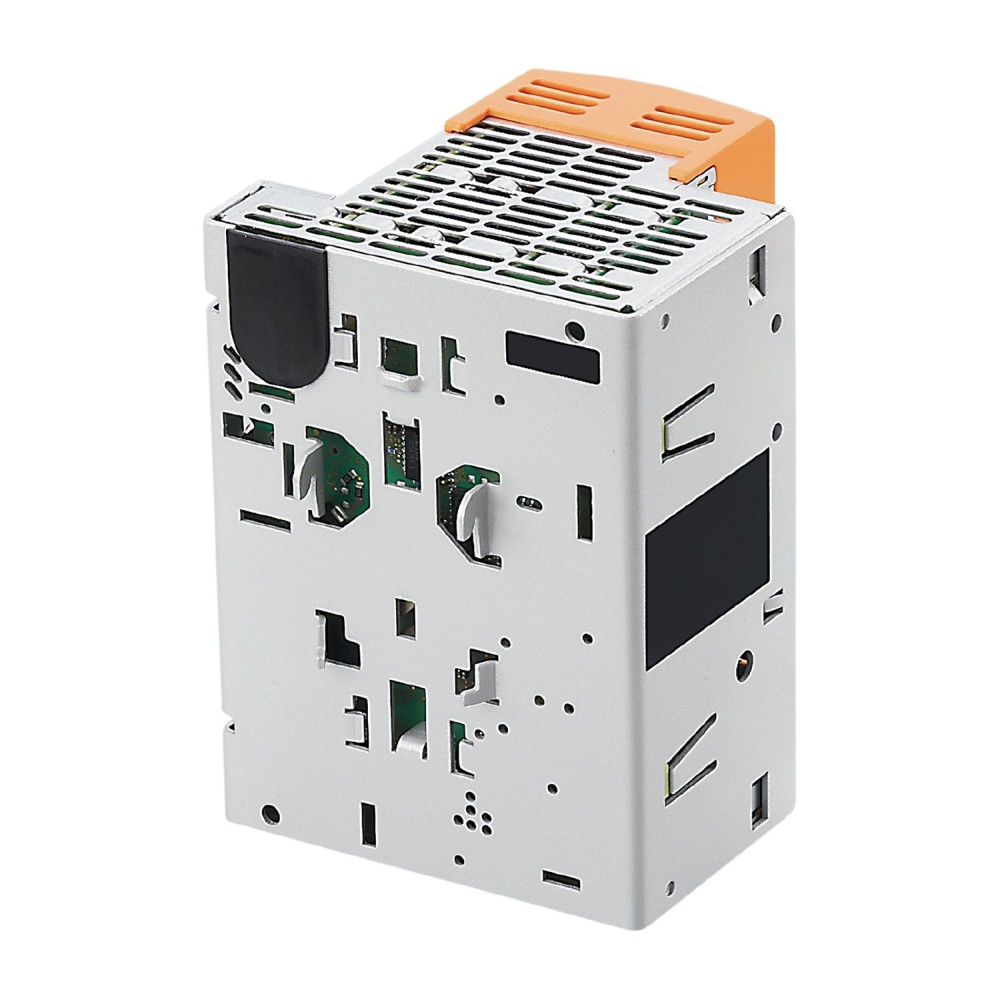

Рабочее напряжение (U_e) составляет 18…32 В DC для питания AUX, при этом для питания сети AS-i требуется 21…31, 6 В DC. Наличие электрического разделения потенциалов обеспечивает повышенную надежность и защиту от помех. Устройство выполнено в корпусе для монтажа на DIN-рейку (TH35, EN 60715) со степенью защиты IP20, что соответствует требованиям для установки в промышленных шкафах управления.

Основные преимущества для эксплуатации

• Децентрализация управления:Интегрированный ПЛК (SmartPLC) позволяет выполнять локальную логику и обработку данных, снижая задержки и повышая общую производительность системы автоматизации.
• Универсальность коммуникации:Помимо основного протокола EtherNet/IP, поддерживаются также протоколы EtherCAT, Modbus TCP, TCP/IP, UDP/IP и OPC-UA, что обеспечивает гибкую интеграцию в разнородные сетевые структуры.
• Быстрая диагностика и ввод в эксплуатацию:Цветной графический дисплей и интуитивно понятное меню быстрой настройки облегчают конфигурацию, диагностику состояния AS-i сети и сокращают время ввода оборудования в эксплуатацию.
