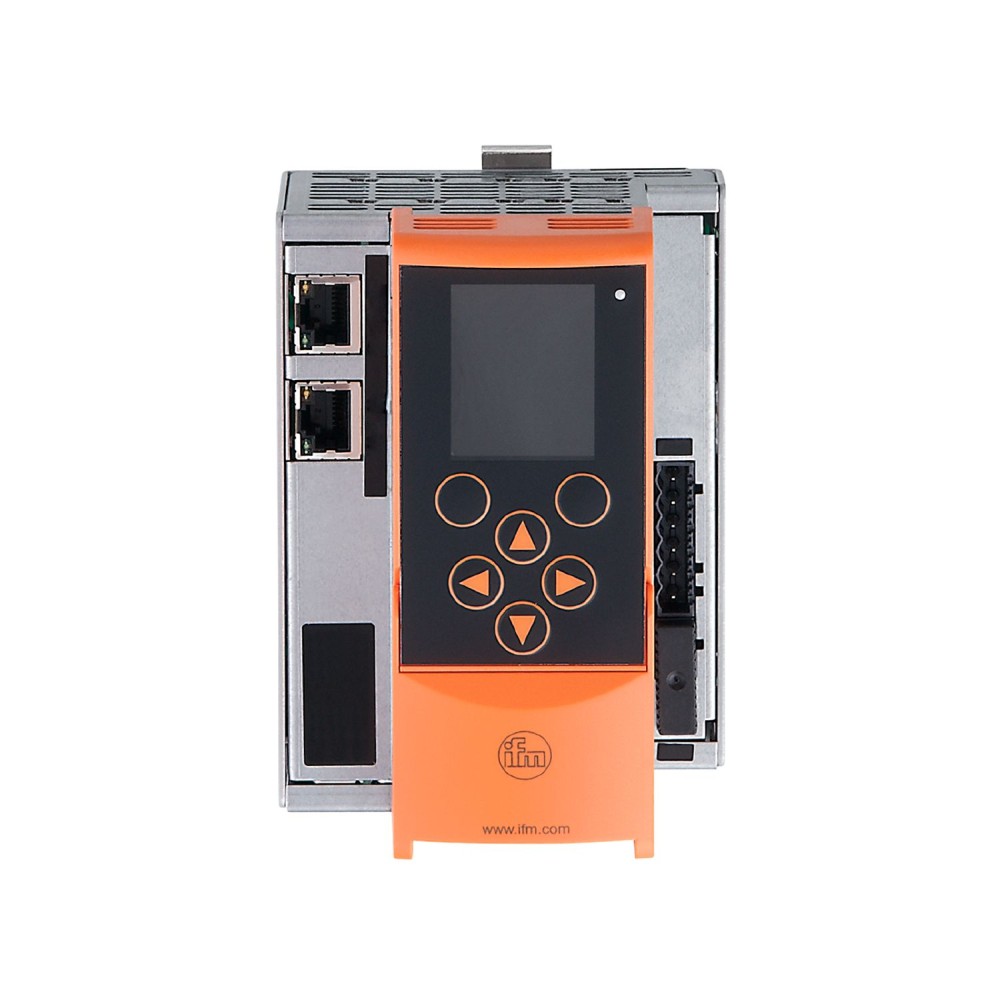

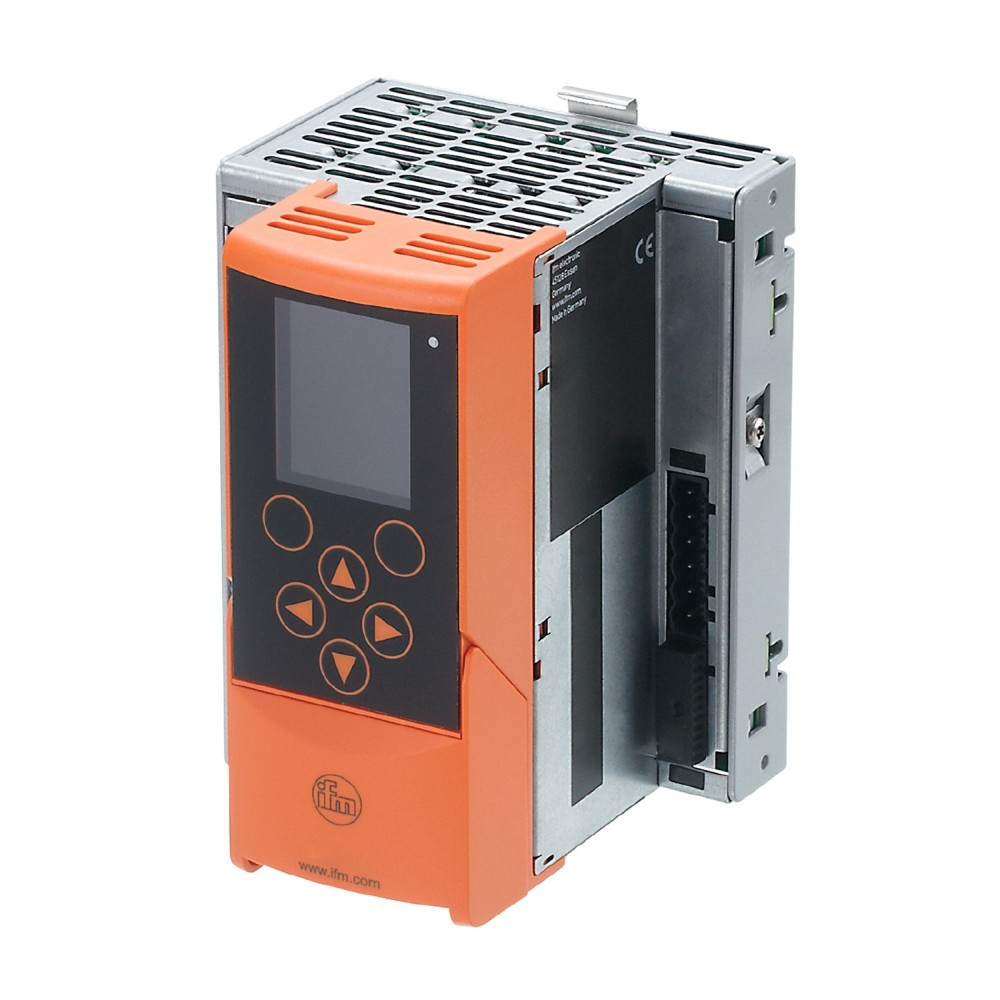

Шлюз AS-Interface EtherNet/IP IFM AS-i Gateway 2Master EIP AC1422

Шлюз AS-Interface EtherNet/IP IFM AC1422

Промышленный шлюз IFM AC1422 разработан для надежной и высокоскоростной интеграции сетей AS-Interface с контроллерами и системами, использующими протокол EtherNet/IP. Устройство функционирует как связующее звено, обеспечивая двусторонний обмен данными между уровнем датчиков/исполнительных механизмов AS-i и уровнем управления EtherNet/IP.

Ключевые технические характеристики и практическое значение

Для выбора и эффективного применения шлюза AC1422 критически важны следующие технические параметры:

• Сетевой протокол: EtherNet/IP
  Шлюз использует протокол EtherNet/IP, который является одним из доминирующих стандартов в промышленной автоматизации. Это обеспечивает быструю и стандартизированную интеграцию AS-i сегментов в контроллеры на базе EtherNet/IP, поддерживая скорость передачи данных 10/100 Мбит/с через разъем RJ45.


• Конфигурация AS-i: Двойной мастер (2 Master) версии 3. 0
  Наличие двух встроенных мастеров AS-i версии 3. 0 (профиль M4) позволяет управлять двумя независимыми сегментами AS-i. Данная конфигурация существенно повышает масштабируемость системы, допуская подключение до 124 узлов AS-i (по 62 узла на каждый сегмент).


• Рабочее напряжение и изоляция: 18... 32 В DC (AUX) и электрическое разделение
  Шлюз питается от стандартного для промышленного оборудования напряжения 18... 32 В DC (AUX). Наличие электрического разделения между цепями питания устройства (AUX) и цепями AS-i обеспечивает надежную защиту от нежелательных токов и помех, повышая стабильность работы всей сети.


• Диагностика: Полноценный графический ЖК-дисплей
  Интегрированный полнографический ЖК-дисплей позволяет выполнять локальную настройку, конфигурацию и диагностику состояния всех подключенных AS-i подчиненных устройств. Это критически важно для оперативного контроля и быстрого устранения неисправностей без использования внешнего программного обеспечения.

Основные преимущества для промышленных систем

Модель AC1422 обладает рядом преимуществ, обусловленных ее конструктивными и функциональными особенностями:

Высокая интеграция:Прямая поддержка протокола EtherNet/IP и скорости 10/100 Мбит/с гарантирует эффективный и высокоскоростной обмен данными между AS-i уровнем и системой управления, что снижает задержки и повышает производительность.
Гибкость и масштабируемость:Функция двух мастеров AS-i позволяет создавать крупные, сегментированные или резервированные сети, упрощая управление сложными линиями и установками.
Удобство обслуживания:Встроенный графический дисплей и интуитивно понятное меню быстрой настройки (quick-setup menu) упрощают ввод в эксплуатацию, а также облегчают локальный мониторинг и диагностику.

Дополнительные технические данные

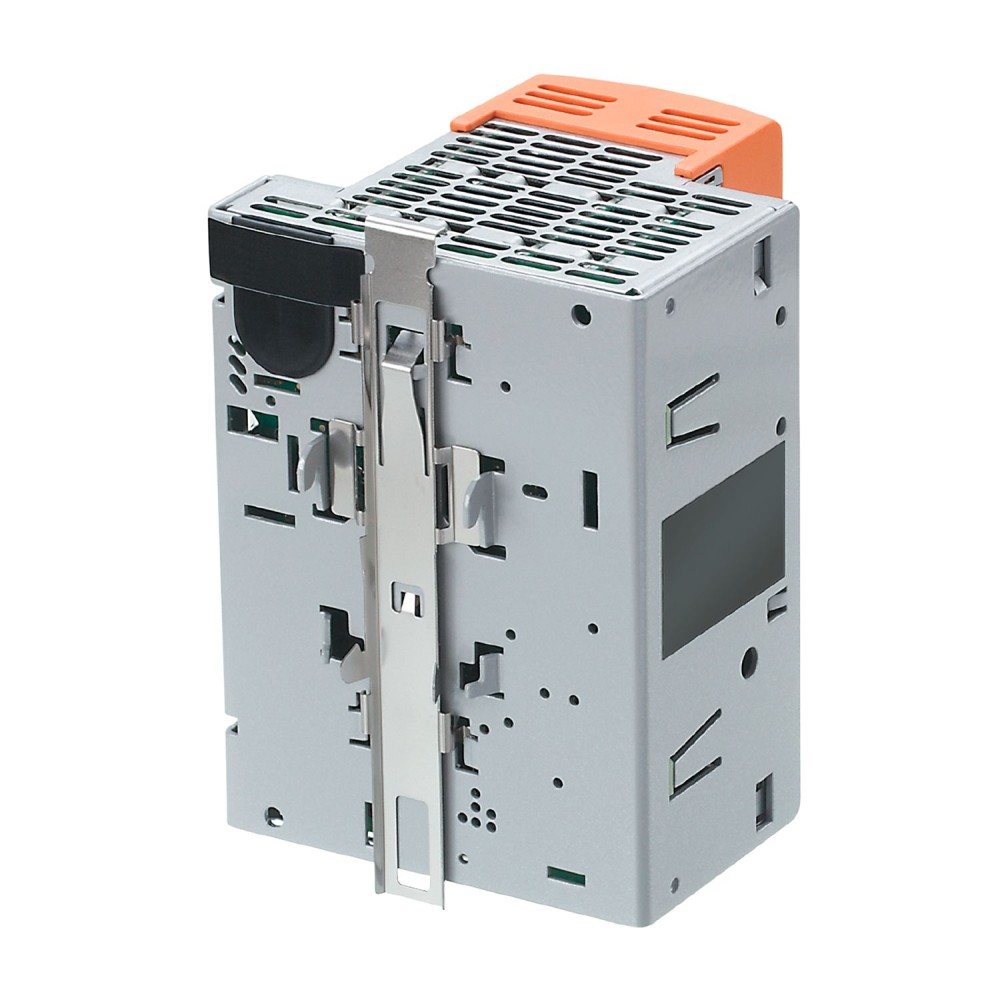

• Тип крепления: Монтаж на DIN-рейку (TH35, EN 60715)
• Степень защиты: IP 20
• Температура окружающей среды: 0... 60 °C
• Материалы корпуса: Алюминий с порошковым покрытием, оцинкованный стальной лист, ПК
