Шлюз AS-Interface EtherNet/IP IFM AS-i Gateway 1Master EIP AC1421

Шлюз AS-Interface EtherNet/IP IFM AC1421

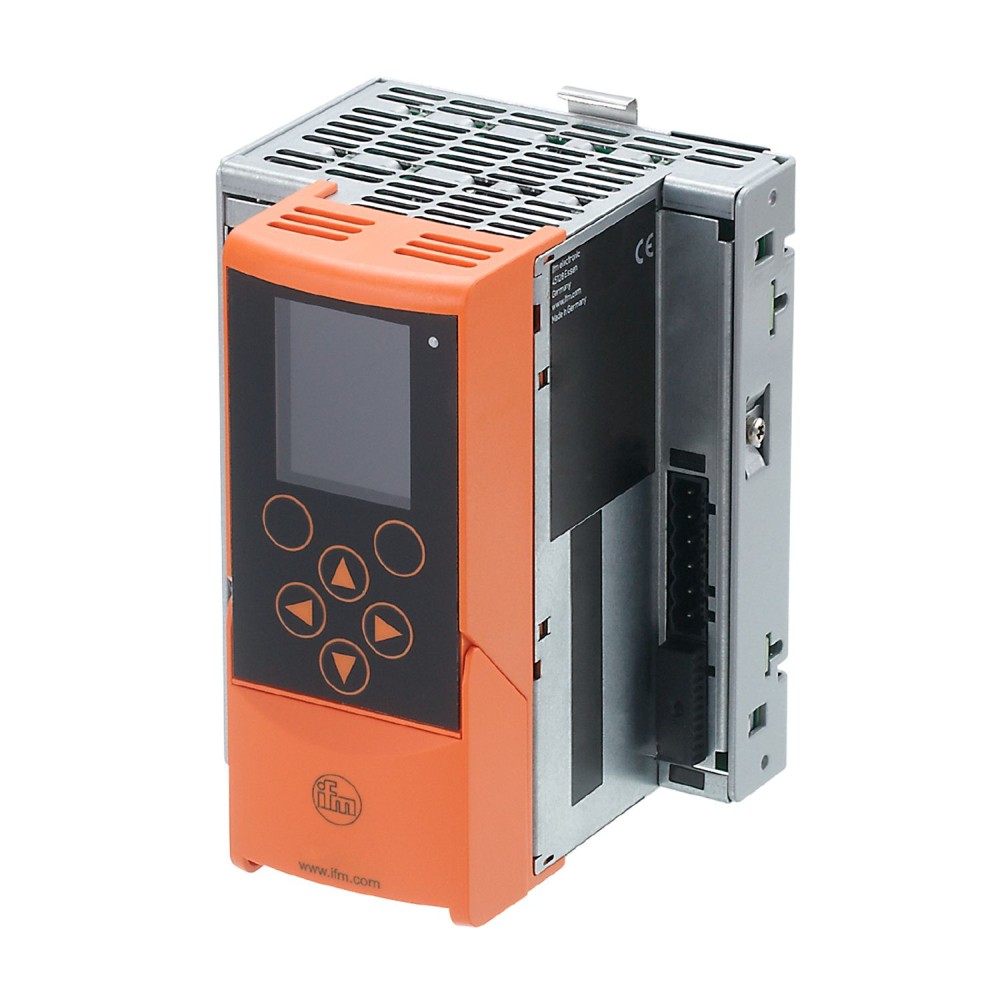

Шлюз IFM AC1421 представляет собой устройство промышленной автоматизации, предназначенное для интеграции сегментов сети AS-Interface (AS-i) в систему управления более высокого уровня с использованием протокола EtherNet/IP. Устройство функционирует как полноценный мастер AS-i и обеспечивает надежный обмен данными между уровнем датчиков/исполнительных механизмов и контроллером EtherNet/IP.

Ключевые технические характеристики и практическое значение

Оборудование AC1421 имеет сфокусированный набор параметров, критически важных для эффективного построения и эксплуатации промышленных сетей.

• Протокольная совместимость: EtherNet/IP (UDP/IP, TCP/IP) и AS-i версии 3. 0.
  Интерфейс EtherNet/IP (стандарт IEC) позволяет быстро обмениваться данными с ведущим контроллером (PLC), в то время как поддержка AS-i версии 3. 0 и мастер-профиля M4 обеспечивает максимальную адресную емкость (до 62 модулей) и расширенные возможности диагностики в сети AS-i.
• Интегрированный программируемый логический контроллер (PLC).
  Шлюз оснащен встроенным контроллером с возможностью программирования на базе CODESYS (соответствие IEC 61131-3), что позволяет выполнять локальную обработку данных, реализовать функции SmartPLC и автономное управление, снижая нагрузку на основной контроллер и обеспечивая распределенный интеллект.
• Скорость передачи данных и тип подключения: 10/100 Мбод, RJ45.
  Поддержка стандартных скоростей Ethernet 10 Мбод и 100 Мбод гарантирует высокую пропускную способность, необходимую для оперативного обмена данными в промышленных сетях, а использование разъемов RJ45 упрощает стандартизированное подключение.
• Рабочее напряжение и потребление: U_e(AUX) 18... 32 В DC, U_e(AS-i) 21... 31, 6 В DC.
  Широкий диапазон напряжения питания (в том числе для цепей AUX и AS-i) обеспечивает стабильную работу в стандартных промышленных сетях постоянного тока 24 В. Максимальный ток, потребляемый от AS-i, составляет 500 мА.

Преимущества для системной интеграции

Конструктивные и функциональные особенности модели AC1421 обеспечивают следующие ключевые преимущества:

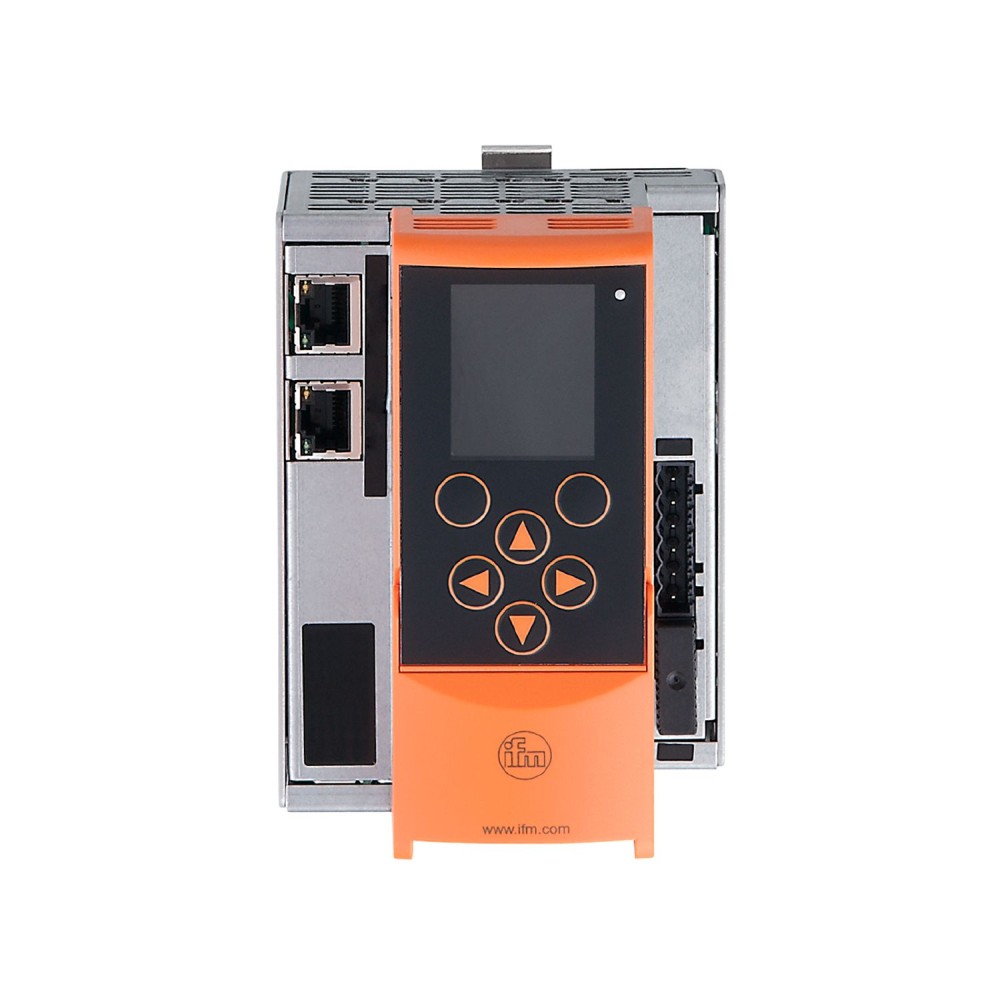

• Улучшенная диагностика и настройка:Наличие полнофункционального графического ЖК-дисплея и встроенного веб-сервера (Web Server) позволяет проводить локальную и удаленную диагностику состояния всех подчиненных устройств AS-i, а также упрощает процесс настройки.
• Высокая гибкость архитектуры:Комбинация функций шлюза EtherNet/IP и встроенного PLC позволяет создавать гибкие и масштабируемые архитектуры автоматизации с децентрализованной обработкой данных.

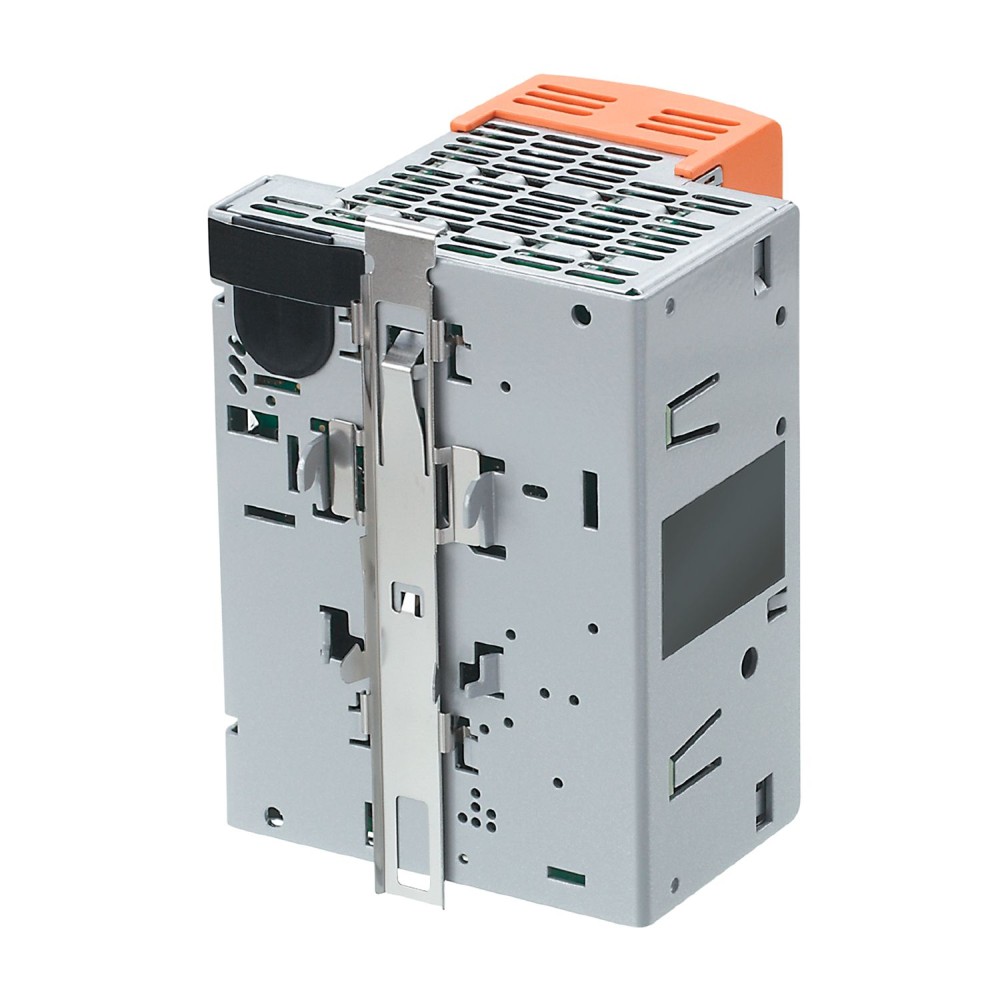

• Надежность в промышленной среде:Конструкция корпуса для монтажа на DIN-рейку с классом защиты IP 20 и рабочим диапазоном температур от 0 до 60 °C соответствует требованиям большинства производственных условий.
