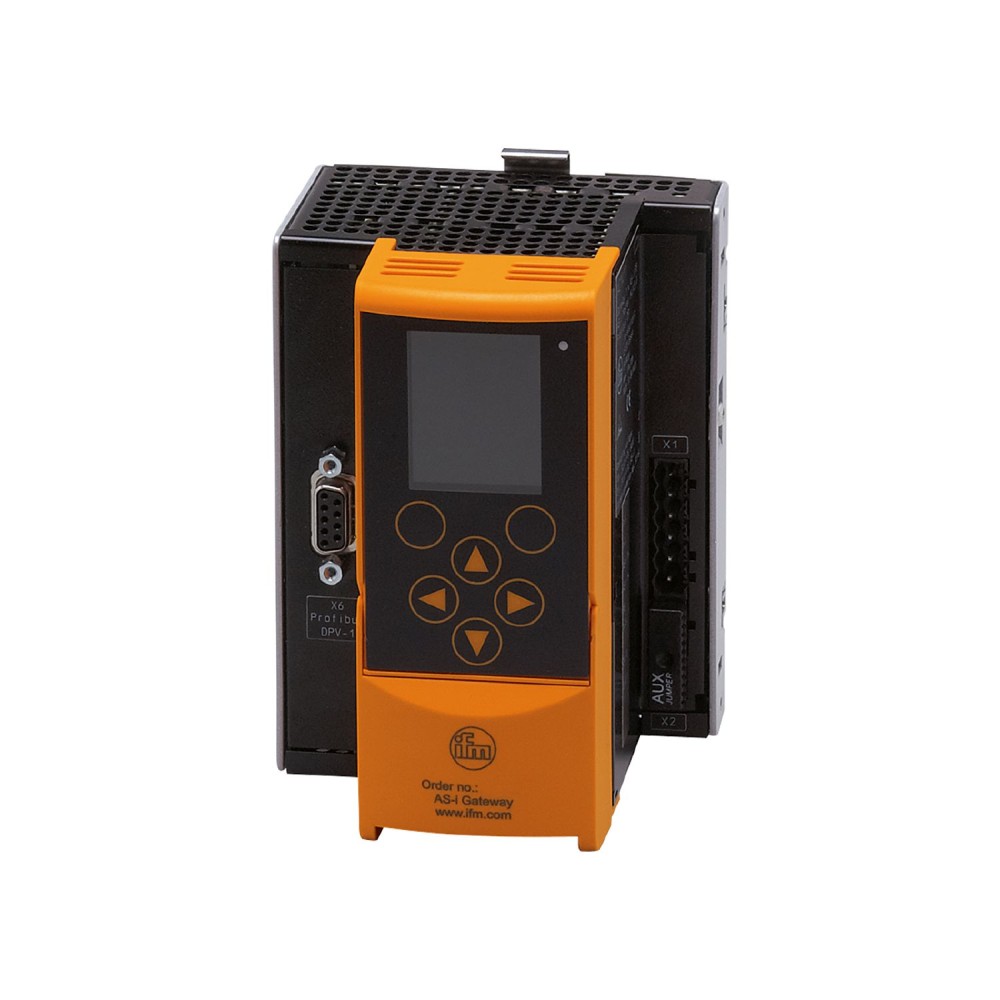

Шлюз AS-Interface PROFIBUS DP IFM AS-i Gateway 2Master PB AC1412

Шлюз AS-Interface PROFIBUS DP IFM AS-i Gateway 2Master PB, AC1412

Шлюз IFM AC1412 представляет собой высокопроизводительное устройство для создания связующего звена между промышленной сетью PROFIBUS DP и двумя независимыми сегментами AS-Interface. Устройство предназначено для надежного и быстрого обмена данными между уровнем контроллера (ведущая система PROFIBUS) и уровнем датчиков/исполнительных механизмов (AS-i).

Ключевые технические параметры

В соответствии с назначением шлюза, критически важными для выбора являются следующие технические параметры:

• Два AS-i мастера (2Master): Устройство оснащено двумя независимыми AS-i мастерами, что позволяет управлять двумя отдельными AS-i сетями одновременно, используя один PROFIBUS DP адрес. Это существенно увеличивает общую емкость системы ввода-вывода (I/O) и обеспечивает высокую гибкость при проектировании сети.
• Интеграция с PROFIBUS DP и Скорость передачи: Поддерживается протокол PROFIBUS DP версий DPV0 и DPV1 со скоростью передачи данных до 12 Мбод. Высокая скорость 12 Мбод обеспечивает минимальное время отклика и быструю обработку данных, что критически важно для приложений, требующих работы в режиме реального времени.
• Стандарт AS-i и Электрическое разделение: Шлюз соответствует стандарту AS-Interface версии 3. 0. Поддержка версии 3. 0 обеспечивает совместимость с новейшими устройствами AS-i и возможность работы с расширенными возможностями сети. Кроме того, реализовано электрическое разделение (гальваническая развязка), повышающее безопасность системы и помехоустойчивость между цепями.

Основные преимущества

Шлюз AC1412 разработан для обеспечения масштабируемости и надежности в сложных промышленных сетях, предлагая следующие ключевые преимущества:

• Высокая масштабируемость и емкость I/O: Наличие двух интегрированных AS-i мастеров позволяет подключить максимальное количество AS-i модулей, эффективно расширяя систему ввода-вывода без необходимости установки дополнительного PROFIBUS-устройства.
• Эффективная диагностика и настройка: Встроенный цветной графический ЖК-дисплей обеспечивает немедленную визуализацию состояния всех подчиненных AS-i устройств, а интуитивно понятное меню быстрой настройки упрощает конфигурацию и диагностику системы.
• Надежность и интеграция: Поддержка стандарта EN 50170 и возможность подключения внешнего питания для AS-i сегментов (AUX) гарантируют стабильную работу и надежную передачу данных, а соответствие PELV (Protective Extra-Low Voltage) повышает безопасность.
