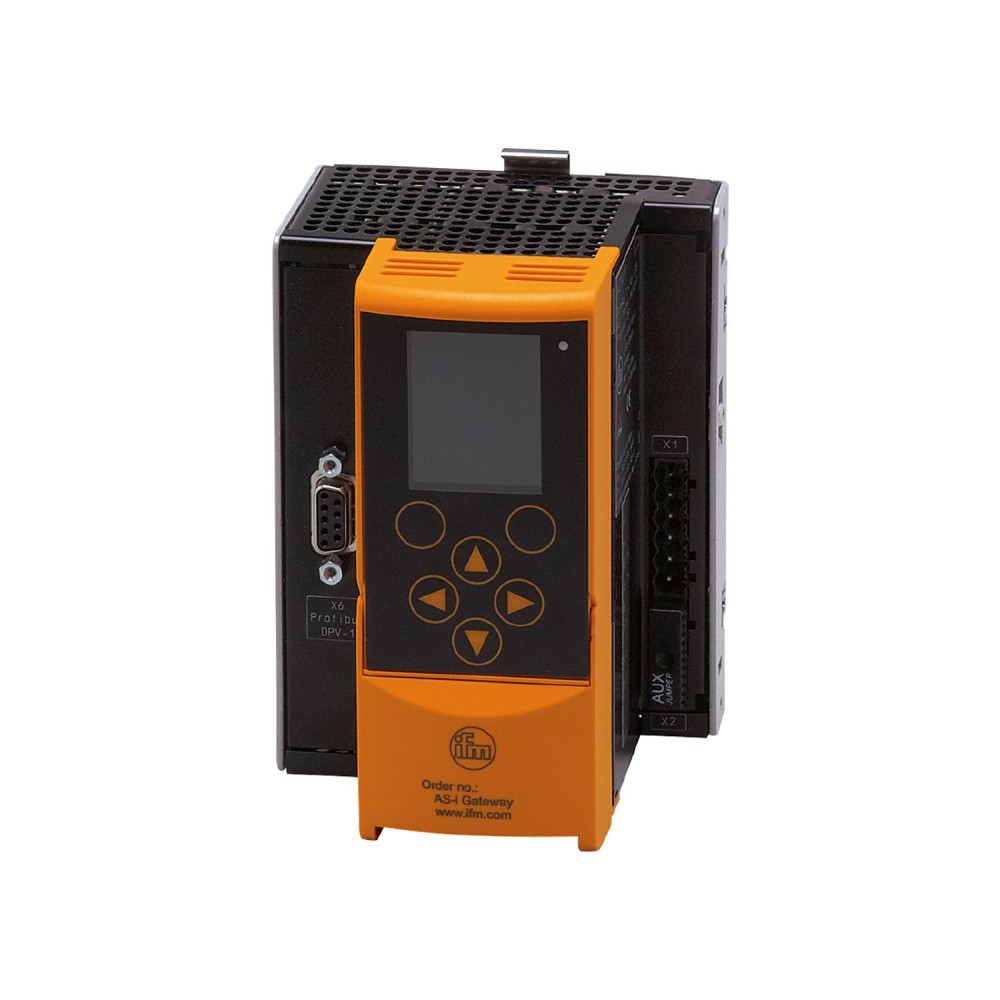

Шлюз AS-Interface PROFIBUS DP IFM AS-i Gateway 1Master PB AC1411

Шлюз AS-Interface PROFIBUS DP IFM AC1411 (AS-i Gateway 1Master PB)

Шлюз IFM AC1411 представляет собой устройство для интеграции сенсорно-исполнительного уровня AS-Interface (AS-i) в систему управления более высокого уровня на базе полевой шины PROFIBUS DP. Устройство функционирует как один мастер AS-i, обеспечивая надежный и высокоскоростной обмен данными между контроллером PROFIBUS и подключенными AS-i устройствами.

Ключевые технические характеристики и практическое значение

Описание сфокусировано на критичных для выбора параметрах, определяющих функциональность и совместимость шлюза.

1. Интерфейсы связи и скорость передачи данных

• Протокол основной шины:PROFIBUS DP. Обеспечивает прямую передачу данных и диагностической информации на уровень управления с максимальной скоростью 12 Мбод (MBaud), что критически важно для промышленных систем, требующих оперативного отклика.
• Дополнительный интерфейс:Ethernet. Предназначен для конфигурирования, настройки и диагностики через протоколы Modbus TCP, TCP/IP, UDP/IP. Наличие Ethernet-интерфейса упрощает процесс ввода в эксплуатацию и обслуживание, позволяя осуществлять удаленный доступ.

2. Спецификация AS-Interface

• Версия AS-i:3. 0. Поддержка версии AS-i 3. 0 гарантирует совместимость с современными высокопроизводительными AS-i компонентами и позволяет подключать до 62 стандартных ведомых устройств (или до 99 ведомых устройств с расширенным адресным пространством).
• Профиль мастера:M4. Данный профиль обеспечивает высокий уровень функциональности, включая расширенное адресное пространство и максимальную гибкость в топологии сети.
• Количество мастеров:1. Шлюз оснащен одним мастером AS-i, который управляет одной линией AS-i.

3. Диагностика и индикация

• Дисплей:Полноценный графический ЖК-дисплей и светодиод (красный/зеленый) для индикации состояния. Цветной дисплей значительно упрощает настройку, ввод в эксплуатацию и локальную диагностику, отображая состояние всех ведомых устройств AS-i, а также параметры PROFIBUS и системы.

4. Электрические параметры и изоляция

• Рабочее напряжение:18... 32 В DC (вход AUX); 21... 31, 6 В DC (вход AS-i). Обеспечивает питание электроники шлюза и шины AS-i.
• Электрическое разделение:Предусмотрено электрическое разделение (потенциалов) между цепями, что повышает безопасность и надежность работы системы в условиях промышленных помех.
• Потребление тока от AS-i:Максимально 500 мА (при внешнем питании: 10 мА). Этот параметр определяет максимальную нагрузку, которую шлюз может обеспечить для питания ведомых устройств по шине AS-i.

Конструктивное исполнение и преимущества

Устройство разработано для эксплуатации в промышленных условиях и обладает рядом конструктивных преимуществ:

• Компактность и монтаж:Корпус для установки на DIN-рейку (TH35, EN 60715) с габаритами 135. 5 x 93 x 106. 2 мм обеспечивает экономию места в шкафу управления и стандартизированный монтаж.
• Надежность:Высокий показатель наработки на отказ (MTTF) составляет 45 лет, что подтверждает долговечность и надежность компонента в непрерывном режиме работы.
• Удобство обслуживания:Интегрированные функции настройки и диагностики с интуитивно понятным меню, а также возможность программирования с помощью встроенного PLC (опционально с лицензией CODESYS V3), сокращают время на ввод в эксплуатацию и локализацию неисправностей.
