Шлюз AS-Interface PROFINET с ПЛК IFM SmartPLC DataLine 2ASi PN AC1404

Шлюз AS-Interface PROFINET с ПЛК IFM SmartPLC DataLine 2ASi PN (AC1404)

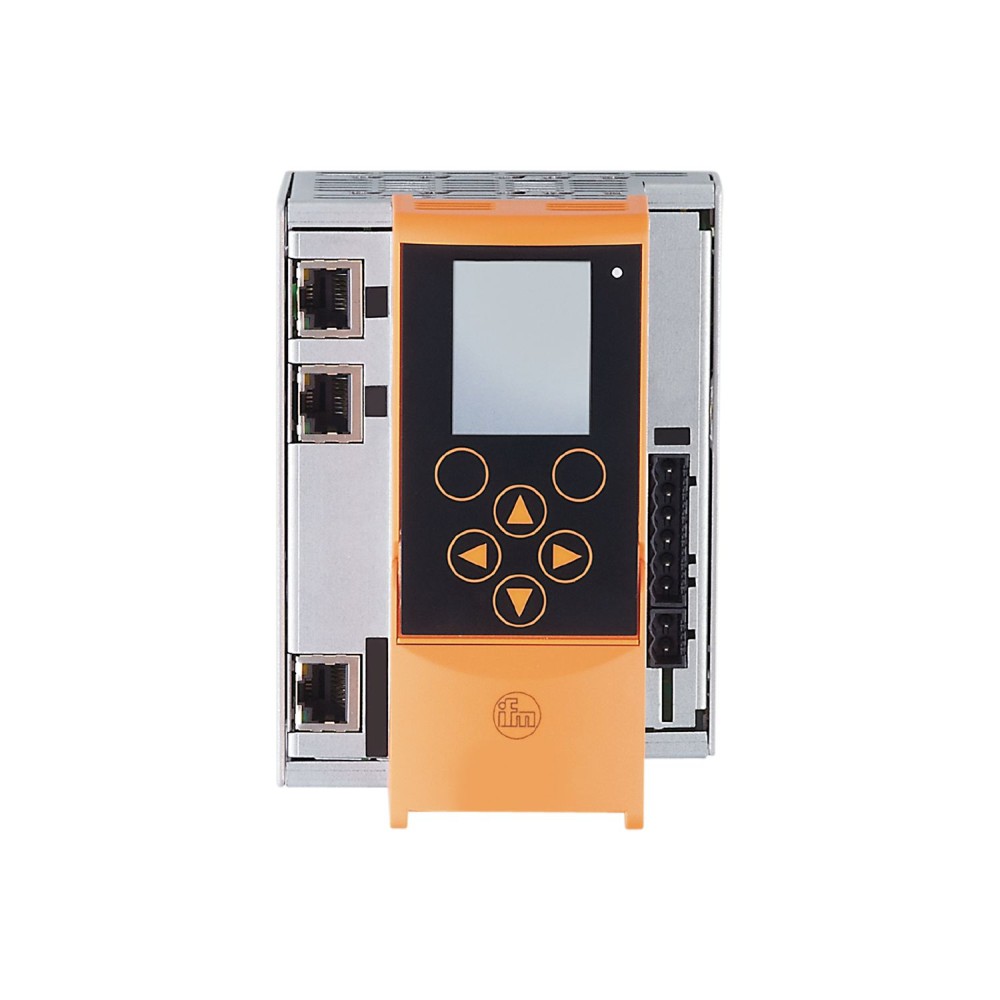

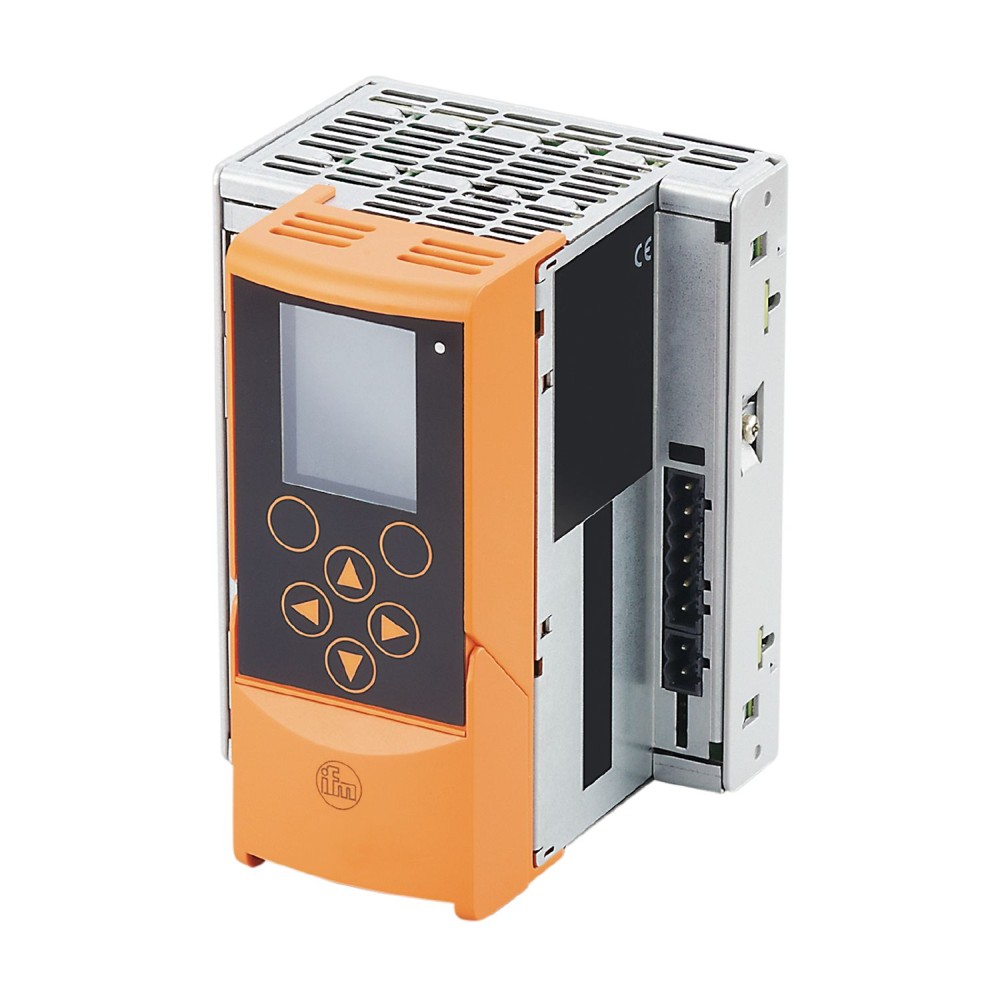

IFM SmartPLC DataLine 2ASi PN с артикулом AC1404 представляет собой интегрированное устройство, сочетающее функции шлюза AS-Interface (AS-i) и программируемого логического контроллера (ПЛК). Оборудование разработано для обеспечения надежного и высокоскоростного обмена данными между уровнем полевой шины AS-i и промышленной сетью PROFINET.

Ключевые технические характеристики и практическое значение

Выбор шлюза AC1404 определяется его способностью к децентрализованной обработке данных и высокой плотностью подключения устройств. Основные технические параметры, критичные для применения в автоматизированных системах:

• Интеграция ПЛК (SmartPLC):Наличие встроенного ПЛК позволяет выполнять локальную логику и обработку данных непосредственно на уровне AS-i, что снижает нагрузку на центральный PROFINET-контроллер и минимизирует время реакции системы. Тип использования устройства включает программирование.
• Двухканальный AS-i Мастер:Шлюз оснащен двумя независимыми AS-i мастерами. Это позволяет подключать две отдельные линии AS-Interface, что существенно увеличивает общее количество поддерживаемых датчиков и исполнительных механизмов, повышая плотность ввода-вывода. Шлюз поддерживает версию AS-i 3. 0.
• Интерфейс PROFINET:Устройство поддерживает основной протокол PROFINET (передача данных) со скоростью 100 Мбод. Коммуникационный интерфейс реализован через разъем RJ45. Кроме PROFINET, шлюз также поддерживает протоколы EtherCAT, EtherNet/IP, Modbus TCP и TCP/IP, что обеспечивает гибкость интеграции в различные сетевые среды.
• Локальная диагностика:Встроенный полноценный графический ЖК-дисплей с функцией быстрой настройки позволяет оперативно контролировать состояние всех ведомых устройств AS-i и выполнять локальную диагностику без применения внешних средств. Степень защиты корпуса для монтажа на DIN-рейку составляет IP20.

Основные технические преимущества

Модель AC1404 предлагает следующие преимущества для промышленных систем:

Децентрализованная обработка данных:Встроенная функция ПЛК позволяет обрабатывать критические циклы и локальные задачи автономно от основной системы управления.
Высокая масштабируемость:Поддержка двух AS-i линий (2ASi) в одном шлюзе оптимизирует топологию сети и позволяет экономично подключать до 124 ведомых устройств.
Упрощенная эксплуатация:Графический дисплей и интуитивное меню обеспечивают удобную и простую конфигурацию, настройку и диагностику системы на месте установки.

Электронные и эксплуатационные параметры

Рабочее напряжение (Aux/AS-i):18... 32 В DC (AUX), 21... 31, 6 В DC (AS-i).
Общее потребление тока из AS-i:Максимально 500 мА.

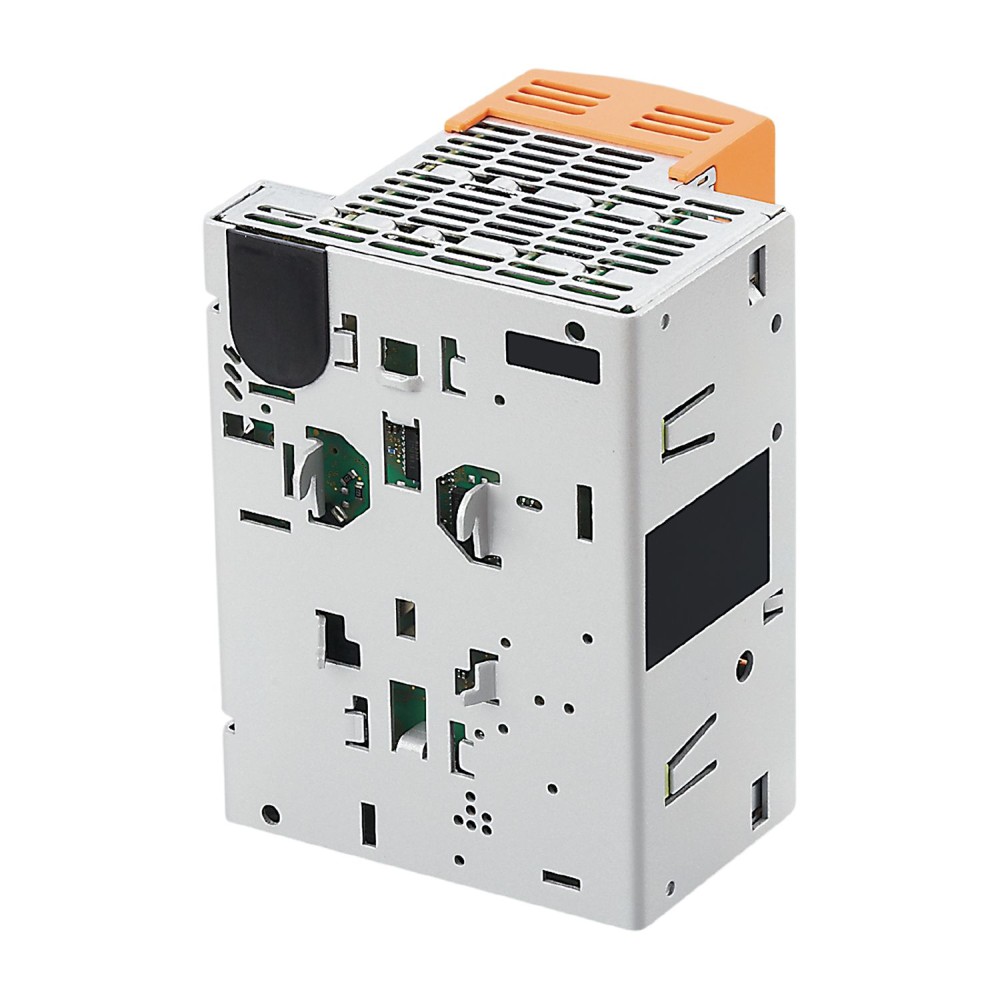

Тип крепления:Монтаж на DIN-рейку (TH35, EN 60715).
Температура эксплуатации:От 0 до 60 °C.
