Шлюз AS-Interface PROFINET с ПЛК IFM SmartPLC DataLine 1ASi PN AC1403

Шлюз AS-Interface PROFINET с ПЛК IFM SmartPLC DataLine 1ASi PN, артикул AC1403

Шлюз IFM AC1403 представляет собой комбинированное устройство для промышленных сетей, совмещающее функции мастера AS-Interface и шлюза с интегрированным программируемым логическим контроллером (ПЛК) SmartPLC.

Предназначен для эффективной интеграции датчиков и исполнительных механизмов на уровне AS-i в высокоуровневую сеть PROFINET, а также для реализации децентрализованной логики управления непосредственно на полевом уровне. Устройство выполнено в корпусе для монтажа на DIN-рейку с классом защиты IP 20.

Ключевые технические характеристики и функциональность

Для принятия решения о выборе оборудования критически важны параметры интеграции в полевую шину и возможности встроенного контроллера. Данная модель сфокусирована на обеспечении высокой совместимости и децентрализации управления.

• Интеграция PROFINET и Мультипротокольность:Основной коммуникационный интерфейс — Ethernet с поддержкой протокола PROFINET (Device Class B). Устройство также поддерживает EtherCAT, EtherNet/IP, Modbus TCP, TCP/IP и UDP/IP. Это обеспечивает универсальность подключения к различным индустриальным Ethernet-сетям и быструю передачу данных со скоростью 10/100 Мбод.
• Интегрированный SmartPLC (CODESYS):Встроенный ПЛК позволяет обрабатывать локальную логику и данные AS-i сети автономно, снижая нагрузку на центральный контроллер. Это критично для реализации системных решений и быстродействующих приложений.
• Спецификация AS-i Master:Устройство оснащено одним мастером AS-i версии 3. 0 с профилем M4. Данная версия обеспечивает поддержку расширенных функций и максимальной адресации для AS-i сети. Общее потребление тока из AS-i составляет до 500 мА.
• Электрическое разделение и питание:Шлюз имеет электрическое разделение потенциалов и предназначен для питания от рабочего напряжения 18... 32 В DC (для AUX/AS-i: 21... 31, 6 В DC). Использование напряжения в диапазоне PELV соответствует требованиям безопасности.

Основные преимущества для промышленных систем

Основные технические преимущества шлюза AC1403 обусловлены его гибридной архитектурой:

• Автономное управление:Функция SmartPLC на базе CODESYS позволяет выполнять локальные программы, повышая быстродействие и надежность автоматизации.
• Максимальная гибкость сети:Сочетание PROFINET-шлюза с поддержкой других ключевых Ethernet-протоколов обеспечивает легкую интеграцию в существующие и новые сетевые топологии.

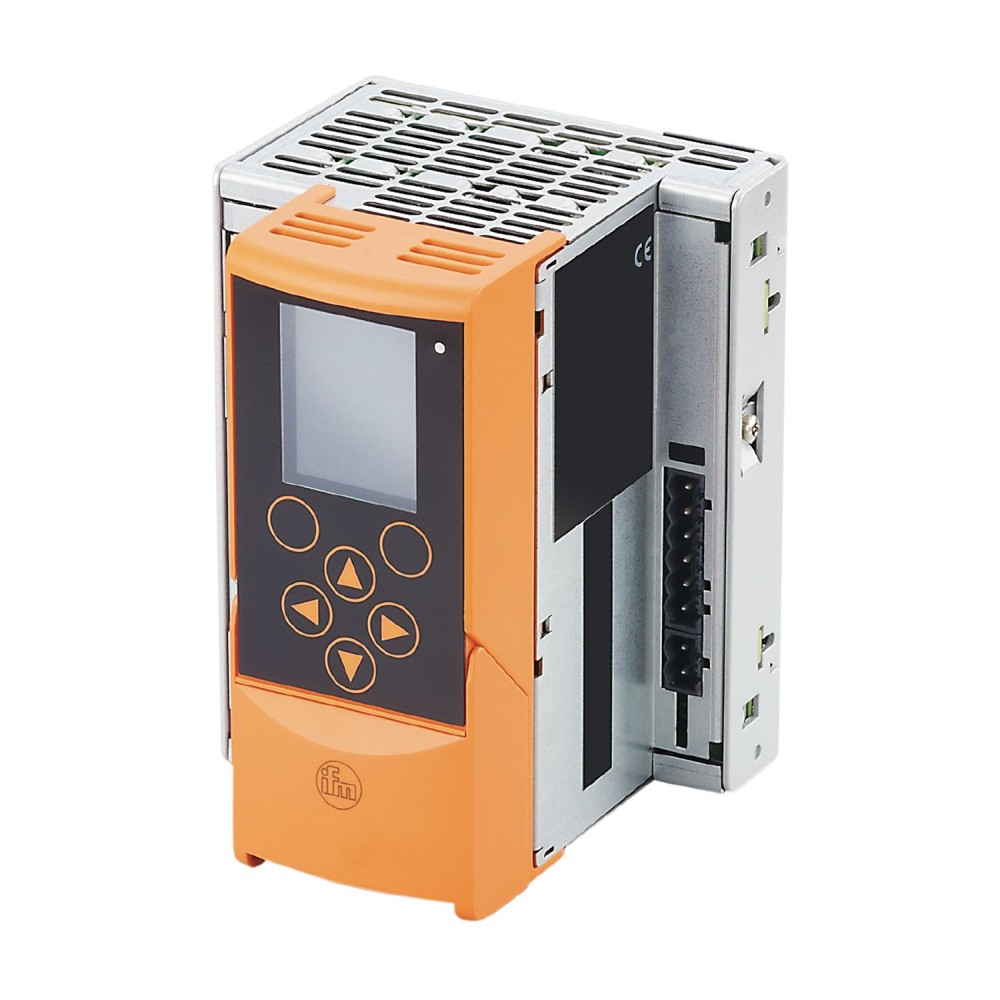

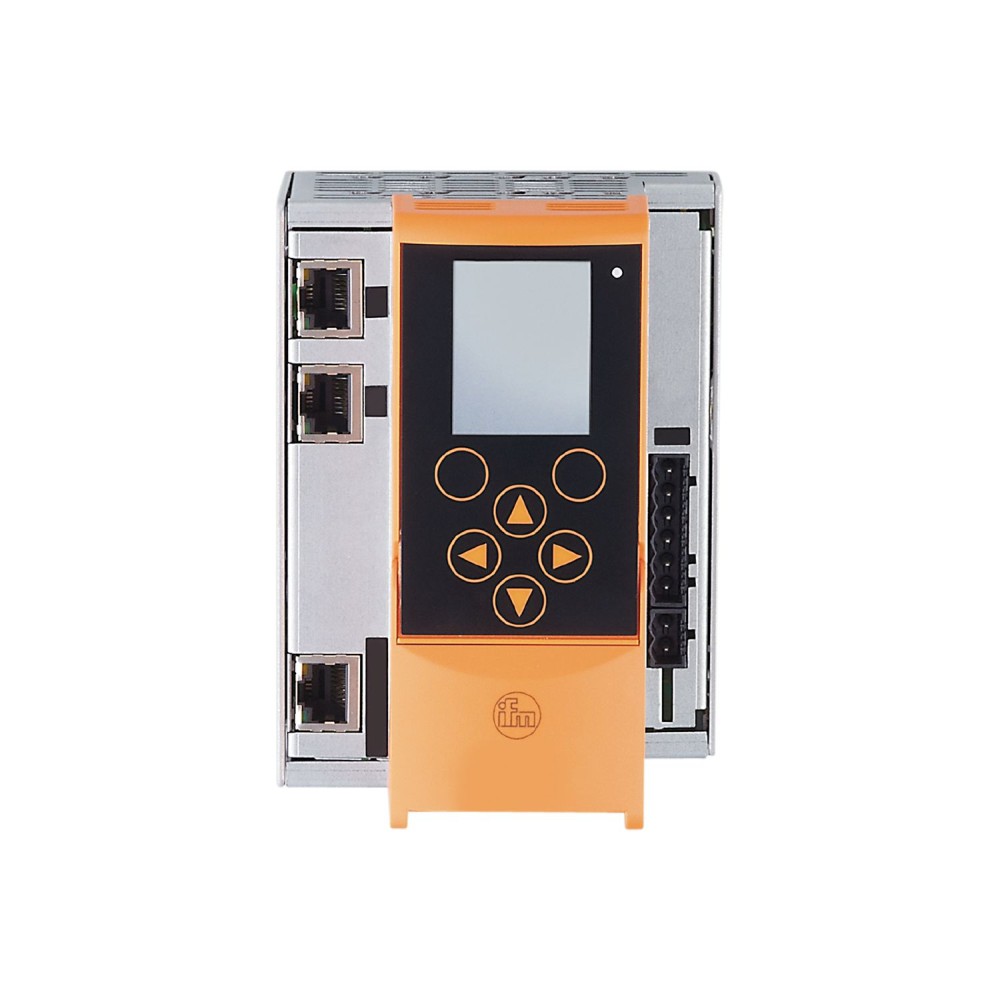

• Информативность и диагностика:Наличие полнографического ЖК-дисплея и светодиодной индикации обеспечивает удобную конфигурацию, настройку и диагностику состояния всех ведомых устройств AS-i.

Дополнительные технические данные

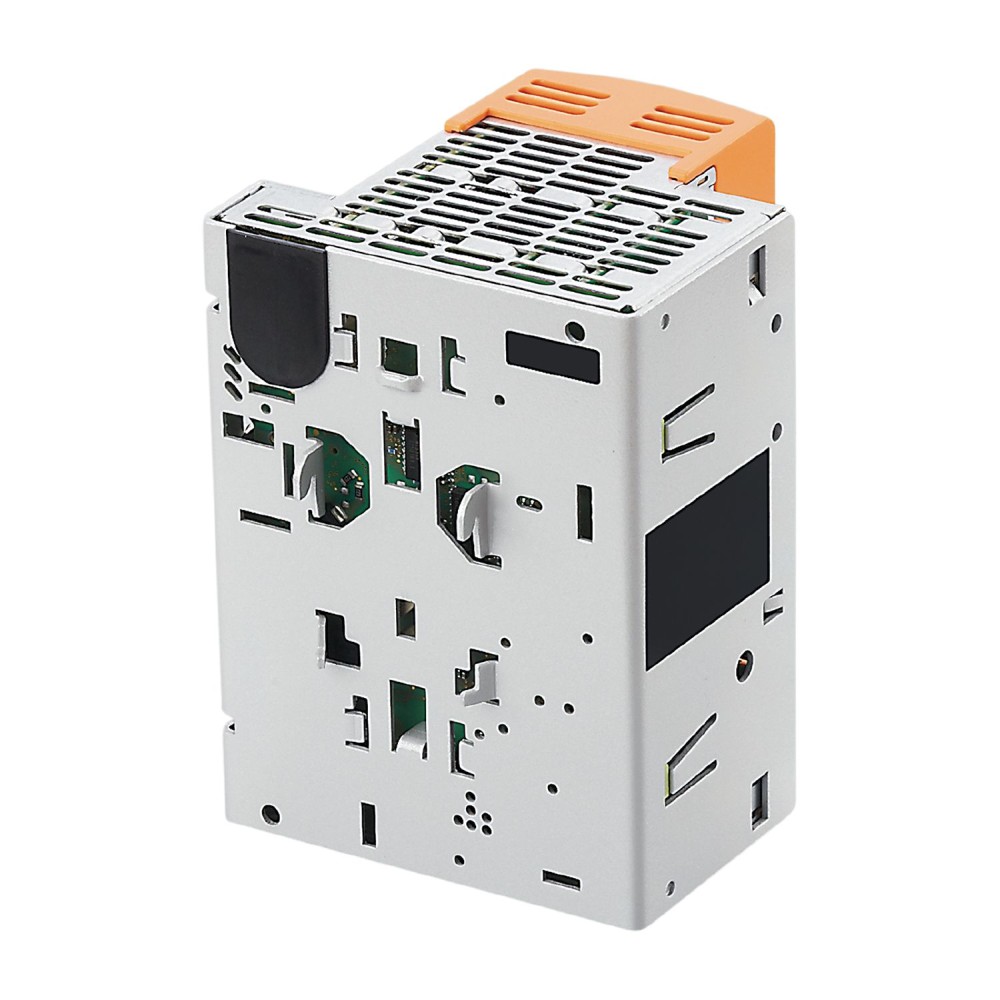

Монтаж и эксплуатация:Устройство предназначено для монтажа на DIN-рейку (TH35, EN 60715). Размеры корпуса составляют 135. 5 x 93 x 106. 2 мм, а вес — 725. 5 г. Рабочая температура окружающей среды находится в диапазоне от 0 °C до 60 °C. Коммуникационные соединения реализуются через разъем RJ45 и клеммы для проводов сечением до 2. 5 мм².
