Шлюз AS-Interface PROFINET IFM AS-i Gateway 2Master PN AC1402

Шлюз AS-Interface PROFINET IFM AS-i Gateway 2Master PN (AC1402)

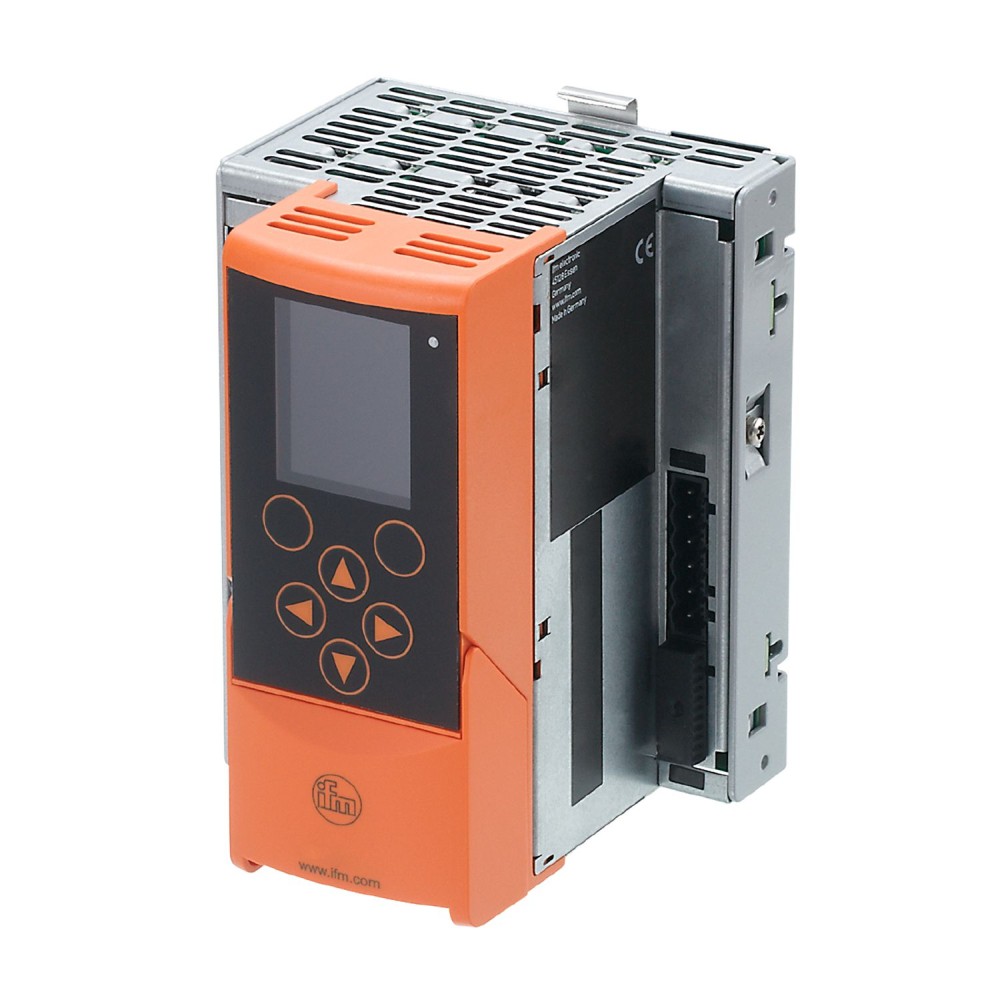

Шлюз IFM AC1402 представляет собой индустриальное устройство, предназначенное для интеграции двух независимых сегментов сети AS-Interface в высокоуровневую систему управления на базе полевой шины PROFINET. Устройство выступает в роли моста (Gateway) и двойного мастера AS-i (2 Master), обеспечивая надежный и высокоскоростной обмен данными между контроллером PROFINET (ПЛК) и уровнем датчиков/исполнительных механизмов (актуаторов).

Ключевые технические характеристики и практическое применение

Для принятия решения о покупке критически важны следующие технические параметры:

• Двойной мастер AS-i (2 Master):
  Устройство имеет два встроенных AS-i мастера, что позволяет управлять двумя отдельными AS-i линиями. Эта функция критична для увеличения общей емкости сети (до 124 ведомых устройств) или для сегментирования сети по функциональному или географическому признаку, повышая гибкость топологии.
• Интерфейс PROFINET и поддержка многопротокольности:
  Шлюз работает как устройство PROFINET RT (Real-Time) с поддержкой протокола Modbus TCP, TCP/IP и UDP/IP. Основное назначение – высокоскоростная передача данных управления и состояния на уровне 100 Мбод, обеспечивая надежную работу в критичных по времени цикла промышленных приложениях.
• Совместимость со стандартом AS-i версии 3. 0 (Профиль M4):
  Поддержка новейшей версии стандарта AS-i обеспечивает совместимость с современными компонентами и использование расширенных функциональных возможностей, включая увеличенный объем данных для каждого ведомого устройства. Профиль M4 подтверждает функцию двойного мастера.
• Встроенные средства диагностики:

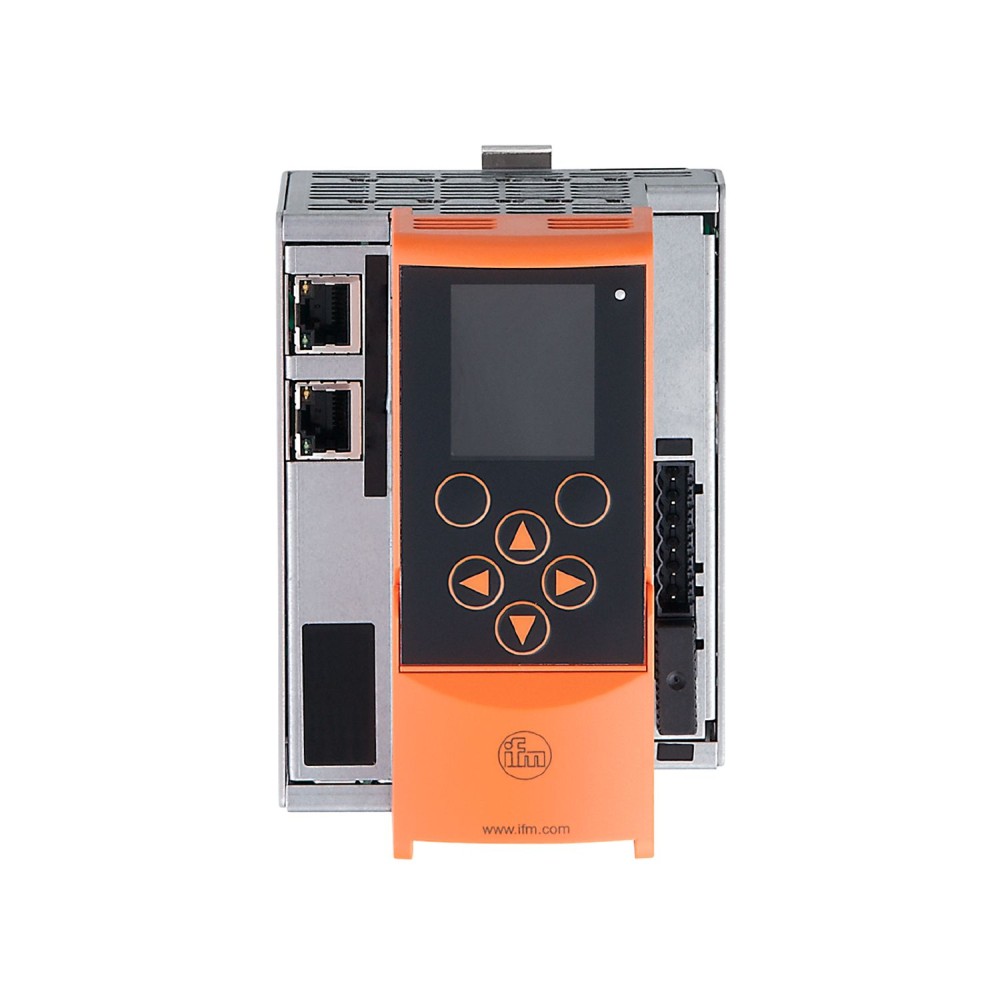

  Наличие полнографического ЖК-дисплея и встроенного веб-сервера для настройки и диагностики. Это позволяет оператору или инженеру быстро и интуитивно проводить настройку, отслеживать состояние всех подключенных AS-i ведомых устройств и локализовывать неисправности без использования дополнительного программного обеспечения.

Основные преимущества

Данная модель шлюза обеспечивает ряд эксплуатационных преимуществ для промышленных сетей:

• Высокая емкость и гибкость сети:Функциональность двух мастеров AS-i в одном устройстве позволяет подключить до 124 ведомых устройств, значительно расширяя возможности системы автоматизации при сохранении компактности монтажа.
• Простота ввода в эксплуатацию:Интуитивно понятное управление через меню быстрого запуска и цветной дисплей упрощают конфигурацию, сокращая время наладки на объекте.
• Надежность обмена данными:Использование PROFINET RT (Real-Time) и наличие электрического разделения потенциалов гарантируют стабильный и быстрый обмен данными с уровнем датчиков/исполнительных устройств.

Технические данные (краткое резюме)

Артикул:AC1402
Производитель:IFM
Тип устройства:Шлюз AS-Interface PROFINET
Количество AS-i мастеров:2
Версия AS-i:3. 0 (Профиль M4)
Коммуникационный интерфейс:Ethernet (RJ45), поддержка PROFINET, Modbus TCP, TCP/IP, UDP/IP
Скорость передачи PROFINET:100 Мбод
Рабочее напряжение:18... 32 В DC (AUX), 21... 31, 6 В DC (AS-i)
Степень защиты:IP 20

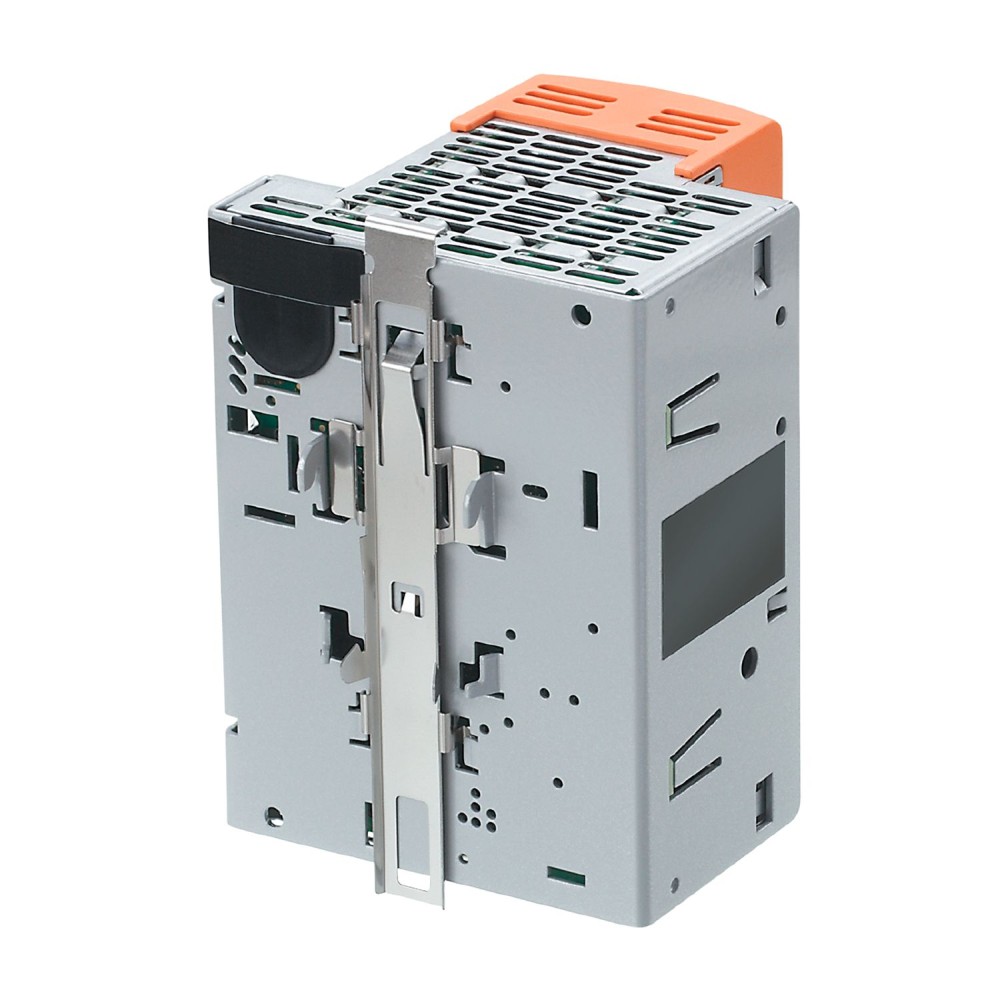

Тип крепления:Монтаж на DIN-рейку (TH35)
Температура окружающей среды:0... 60 °C
