Шлюз AS-Interface PROFINET IFM AS-i Gateway 1Master PN AC1401

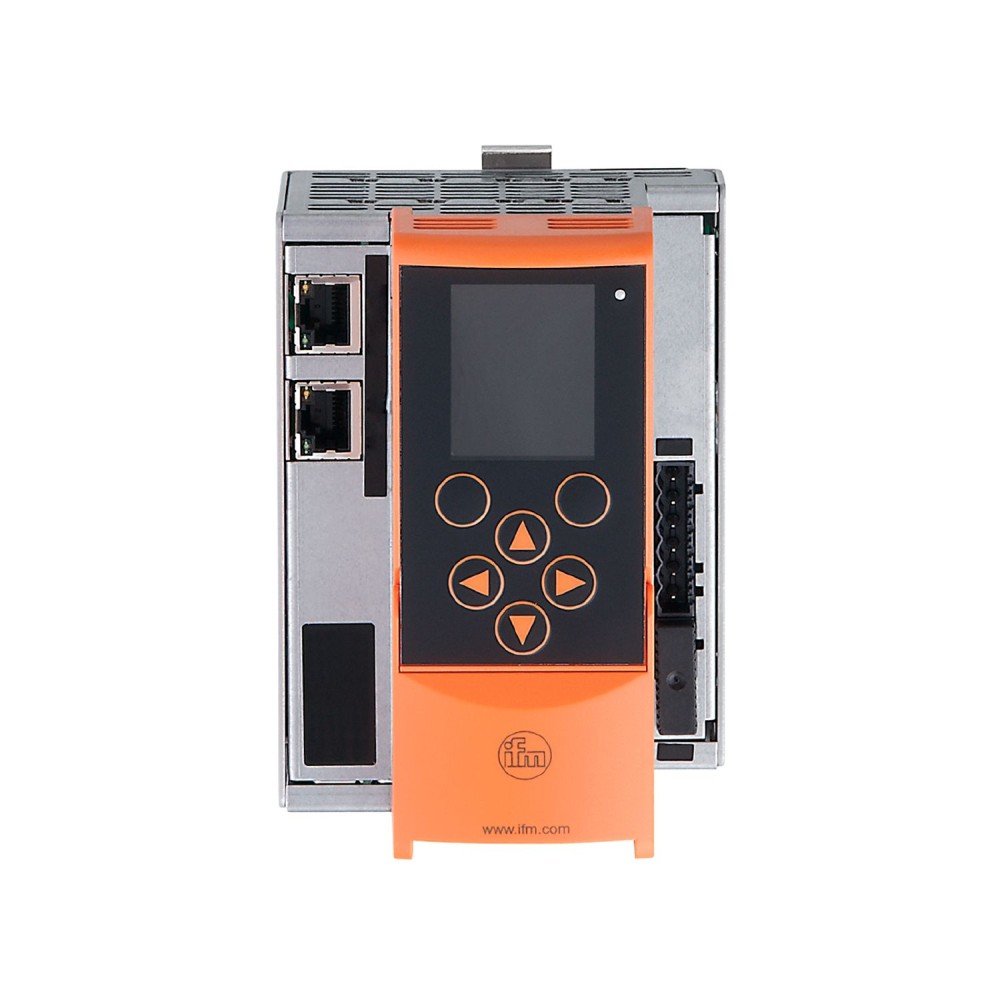

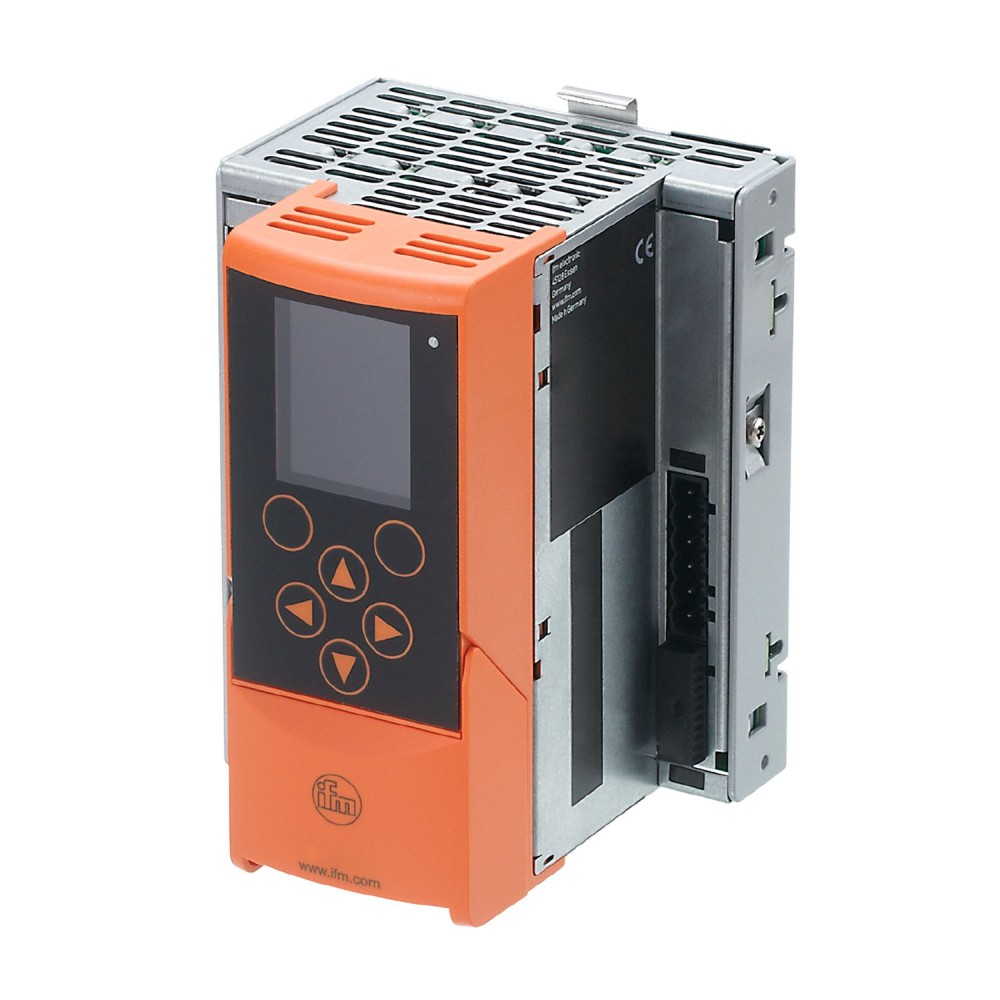

Шлюз AS-Interface PROFINET IFM AC1401 (AS-i Gateway 1Master PN)

Шлюз IFM AC1401 представляет собой промышленный коммуникационный модуль, предназначенный для интеграции низкоуровневых сетей датчиков и исполнительных механизмов AS-Interface с высокоуровневыми системами управления на базе протокола PROFINET. Устройство выступает в роли одного AS-i Мастера и обеспечивает надежный обмен данными между уровнями полевых шин.

Ключевые технические характеристики и функциональность

Для принятия решения о приобретении необходимо учитывать следующие критически важные технические параметры:

• Интерфейсы PROFINET RT и AS-i 3. 0:Шлюз обеспечивает прямое соединение сети AS-i с контроллерами PROFINET с использованием протокола реального времени (RT), что является критичным для синхронизированного и быстрого обмена данными в системах автоматизации. Поддерживаемая версия AS-i 3. 0 позволяет использовать полную адресную емкость и расширенный функционал сети датчиков/исполнительных механизмов.
• Конфигурация AS-i Master (Профиль M4):Устройство функционирует как один полнофункциональный AS-i Мастер с профилем M4, что обеспечивает совместимость со всеми ведомыми устройствами стандарта AS-i и возможность работы в сетях с общей длиной линии до 100 метров или более с повторителями. Номинальный рабочий диапазон напряжения питания AS-i составляет 21... 31, 6 В DC.
• Расширенные возможности диагностики:Встроенный цветной графический ЖК-дисплей и веб-интерфейс обеспечивают удобную и простую конфигурацию, настройку и диагностику состояния всех подключенных ведомых устройств AS-i. Это позволяет оперативно проводить локальный мониторинг и удаленное обслуживание (программирование через Modbus TCP/IP или UDP/IP).

Преимущества для промышленного применения

Модель AC1401 разработана для обеспечения высокой производительности и надежности в промышленных условиях, о чем свидетельствуют следующие преимущества:

• Эффективность передачи данных:Поддержка PROFINET RT с пропускной способностью 100 Мбод на интерфейсе Ethernet гарантирует быстрый и синхронизированный обмен данными между управляющим уровнем и датчиками/актуаторами.
• Удобство обслуживания и ввода в эксплуатацию:Цветной дисплей значительно упрощает первоначальную конфигурацию, визуализацию состояния сети AS-i и оперативное устранение неисправностей без подключения внешних инструментов.

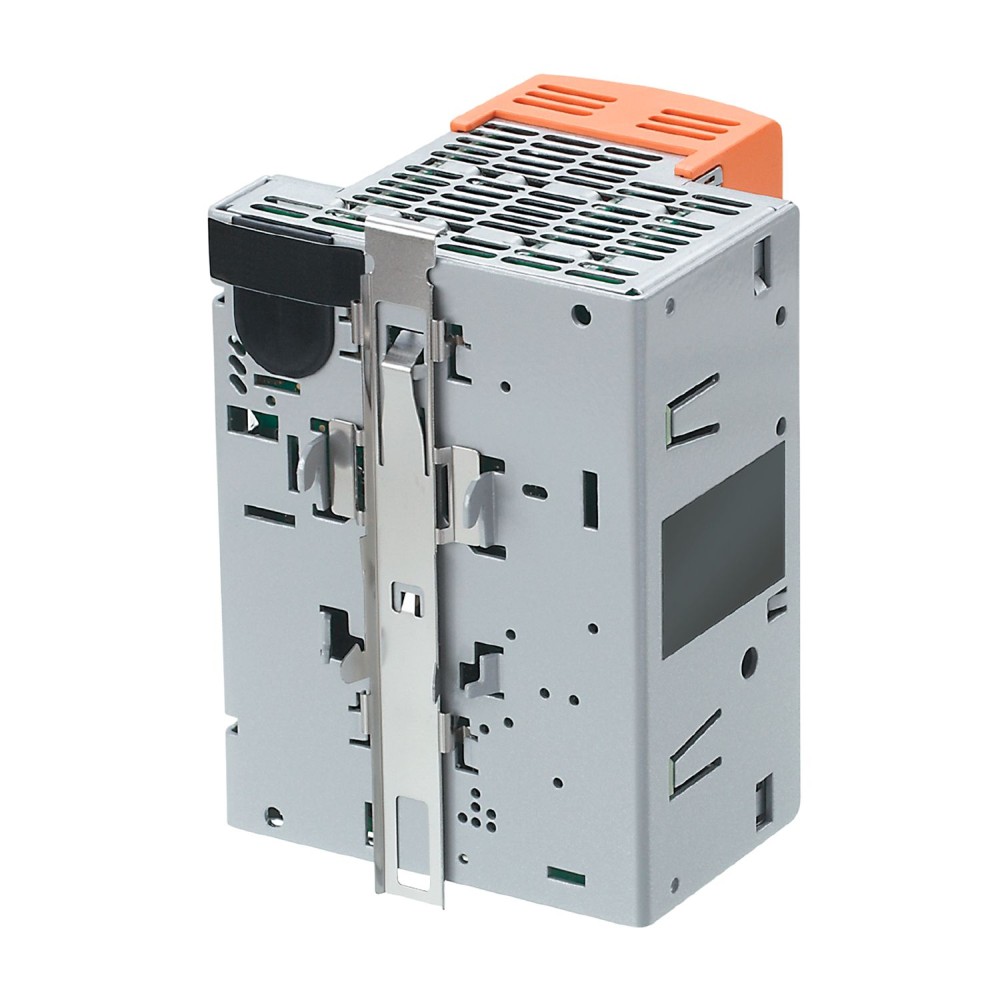

• Прочная конструкция:Корпус предназначен для монтажа на DIN-рейку (TH35, EN 60715) и имеет степень защиты IP 20, что соответствует требованиям для установки в промышленных шкафах управления.

Сводные технические данные

Рабочее напряжение:18... 32 В DC (AUX), 21... 31, 6 В DC (AS-i)
Интерфейс связи:Ethernet (RJ45)
Протоколы:PROFINET RT, Modbus TCP, TCP/IP, UDP/IP
Скорость передачи PROFINET:100 Мбод
Количество AS-i Мастеров:1
Версия AS-i:3. 0, Профиль M4
Степень защиты:IP 20
Рабочая температура:0... 60 °C
