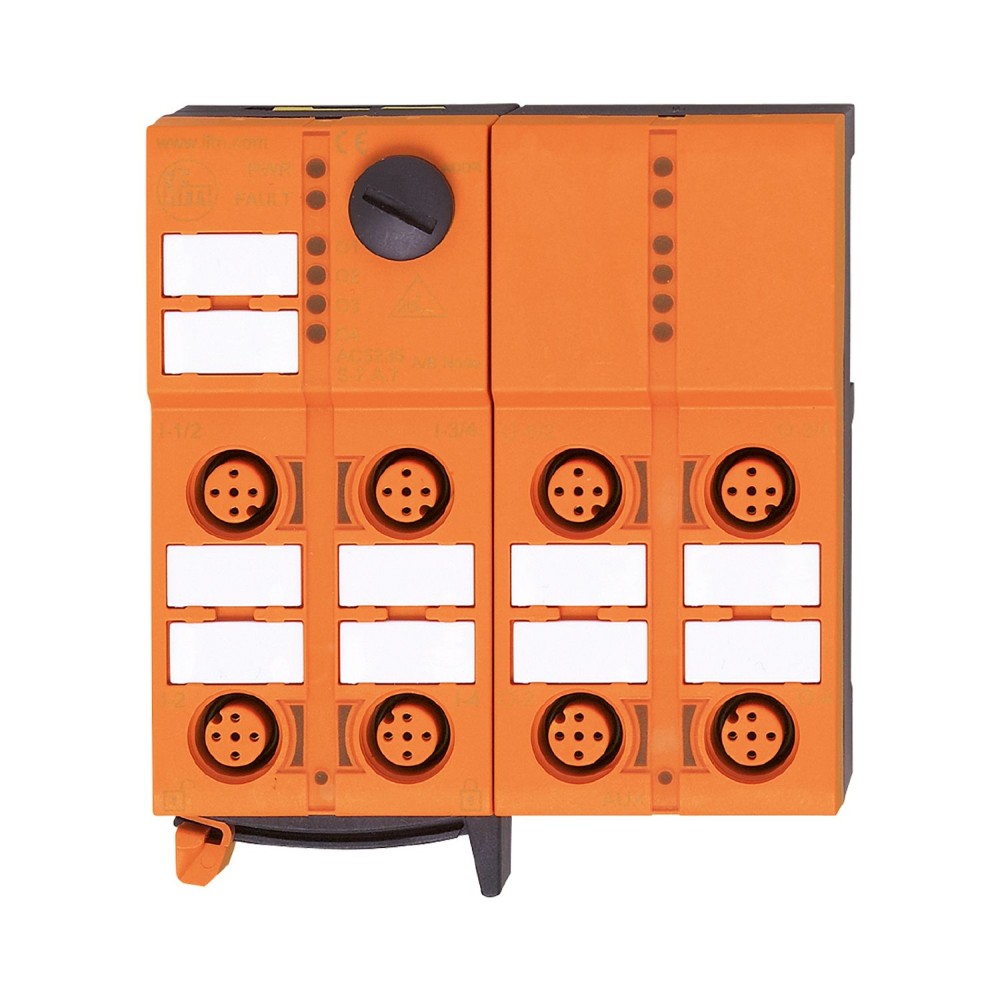

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI-Y AUX 3DO-Y AC5292

Код товара: 191121

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC5292

Код производителяClassicLine 4DI-Y AUX 3DO-Y

Все характеристики

Описание

Простая установка и подключение без инструментов благодаря технологии быстрого монтажа, Три свободно выбираемых направления плоского кабеля, Хорошо видимые мощные светодиоды для индикации работы, состояния переключения и ошибок, Высокий класс защиты для требований жестких промышленных условий, Прочные разъемы M12 для подключения датчиков и исполнительных механизмов

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI-Y AUX 3DO-Y AC5292

Основные характеристики

MTTF[лет]	166
адресация AS-i	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004
Артикул	AC5292
версия AS-i	2.11, 3.0
Вес[г]	289.5
Входная цепь цифровых входов	ПНП
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Диапазон напряжения постоянного тока[В]	20...30, (к PELV, через плоский кабель)
Дизайн	корпус для монтажа на DIN-рейку
Жилье	прямоугольный
Защита	IP 67
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	20...30, (через плоский кабель)
Код производителя	ClassicLine 4DI-Y AUX 3DO-Y
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 3
Количество цифровых входов	4
Количество цифровых выходов	3
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	7
Макс. общий номинальный ток входов [мА]	1000
Макс. общий ток нагрузки [А]	3
Макс. потребление тока от AS-i[мА]	30
Макс. токовая нагрузка на выход [мА]	1000, (категория применения DC-13 (управление электромагнитами): 20 Вт (МЭК 60947-5-1))
Мастер-профиль AS-i	M2, M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	data bitD0D1D2D3input1234socketI-1/2I-1/2 I-2I-3/4I-3/4 I-4pin42 442 4Output1234socketO-1/2O-1/2 O2O-3-pin42 44-
Назначение битов параметров	Параметр битаОбозначениеP0не используетсяP1индикация неисправности периферийного устройства: 1активировано* / 0деактивированоP2не используетсяP3не используется
Низкий входной ток [мА]	0...2
Отображать	Светодиод работы, зеленый Напряжение AUX &, gt, 7 В Светодиод ошибок, красный Напряжение AUX 15 В ± 2 В Светодиод работы, желтый
Питание датчиков входов	К
Поставляемые товары	нижняя часть
Приложение	полевая установка
Профиль AS-i	S-7.A.E
Рабочее напряжение[В]	26,5...31,6 постоянного тока, («класс питания 2» по cULus)
Размеры[мм]	103 x 90 x 44.2
Расширенный режим адресации	да
Связь	Разъем: М12
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	быстрый монтаж, возможность прямого подключения плоских кабелей AS-i, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 50295IEC 61000-6-2
