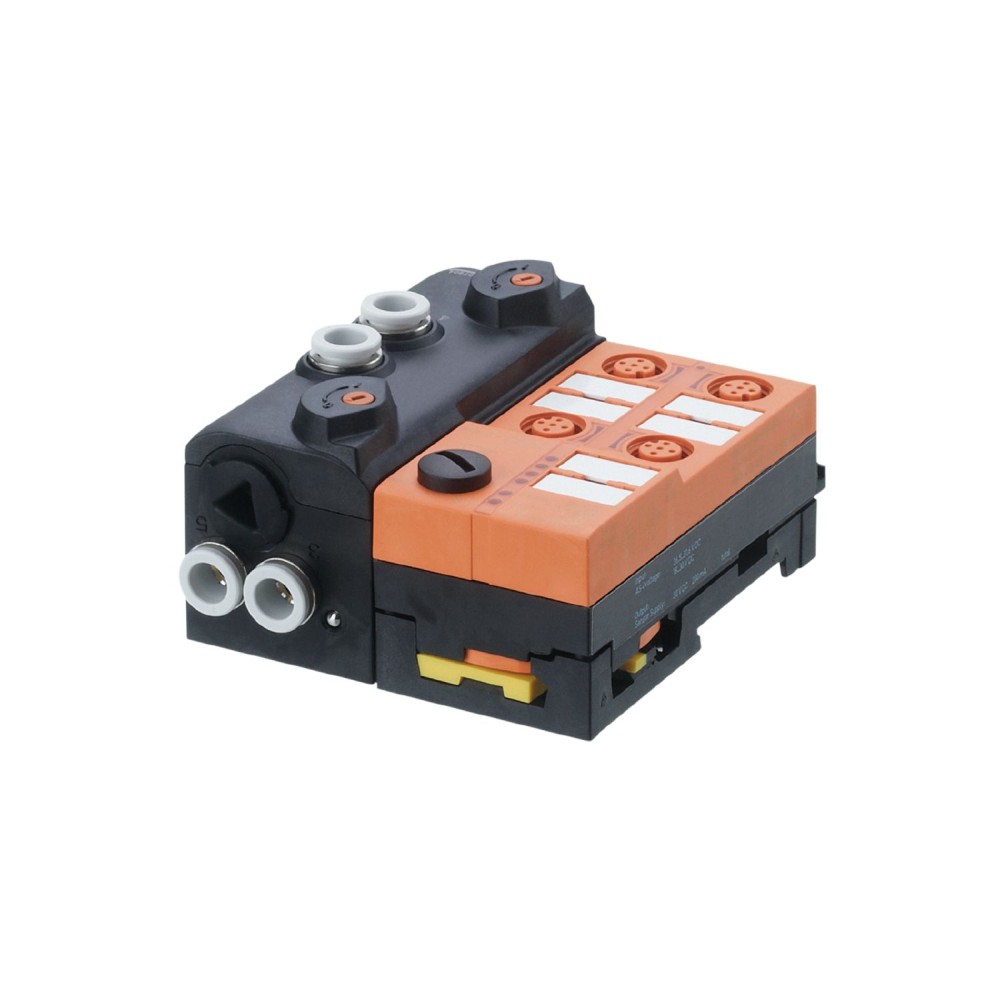

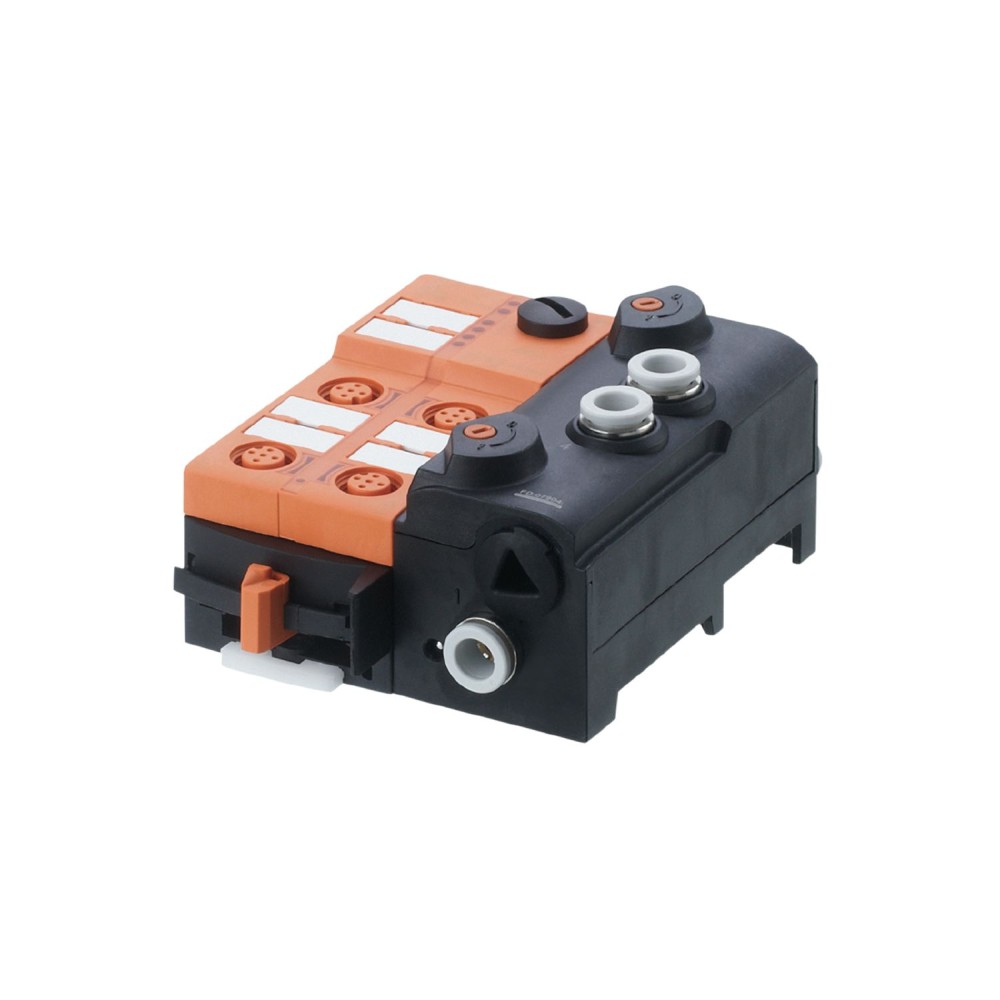

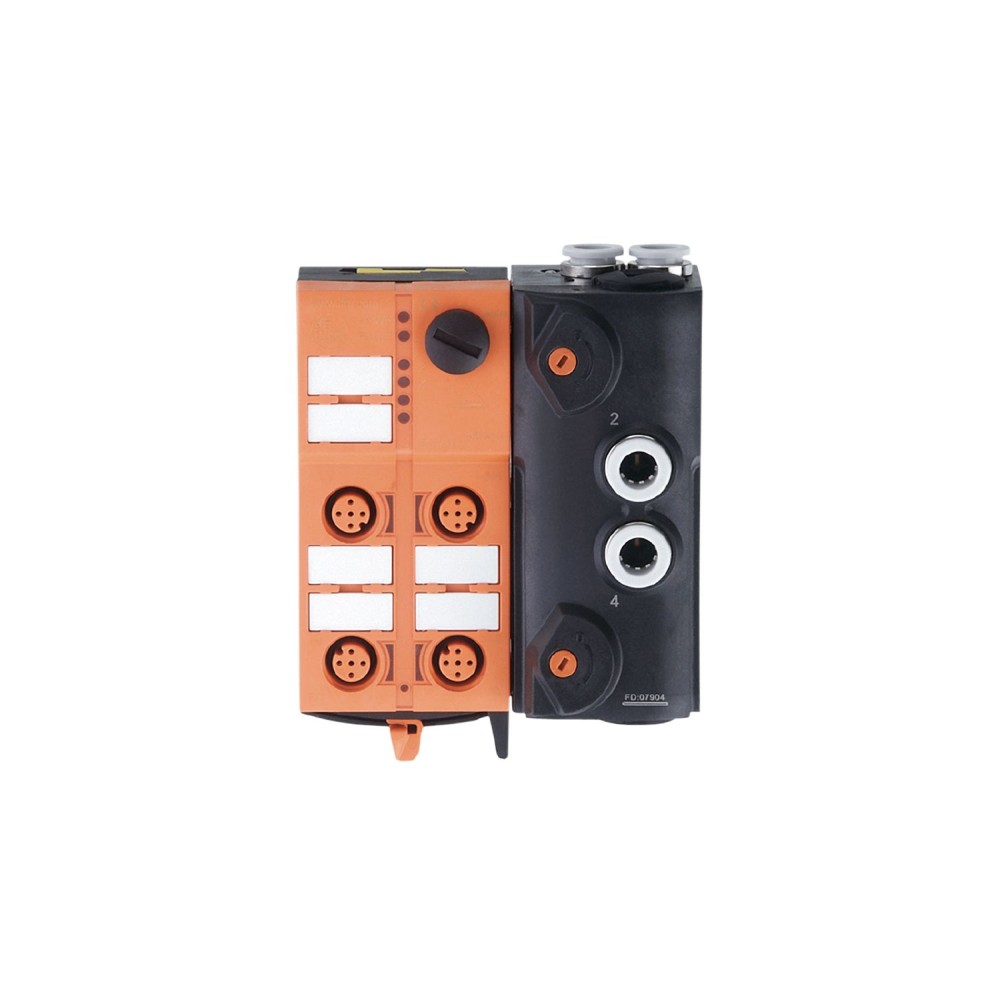

Воздушный короб AS-Interface с технологией быстрого монтажа IFM AirBox 5/3 closed 4DI-Y AUX AC5271

Воздушный короб AS-Interface IFM AirBox 5/3 closed 4DI-Y AUX AC5271

IFM AirBox 5/3 closed 4DI-Y AUX AC5271 представляет собой децентрализованный модуль для управления пневматическими приводами в промышленных системах автоматизации. Устройство сочетает в себе функции модуля ввода-вывода AS-i и электромагнитного клапана, что позволяет оптимизировать архитектуру системы и сократить объем проводки.

Ключевые характеристики

Интегрированная функциональность:Модуль объединяет в одном корпусе интерфейс AS-Interface и электромагнитный клапан, предназначенный для децентрализованного запуска цилиндров и приводов клапанов. Это обеспечивает высокую энергоэффективность за счет размещения устройства в непосредственной близости от исполнительного механизма, минимизируя потери в пневматических линиях.
Подключение и коммуникация AS-Interface:Поддерживает версии AS-Interface 2. 11 и 3. 0 с расширенным режимом адресации. Коммуникация осуществляется через плоские кабели AS-i, что упрощает и ускоряет подключение в систему.
Конфигурация входов и выходов:Оснащен четырьмя цифровыми входами и двумя пневматическими выходами. Цифровые входы имеют схему PNP и защищены от коротких замыканий. Пневматические выходы управляются встроенным 5/3-ходовым золотниковым клапаном со средним заблокированным положением.
Пневматическая система:Включает один 5/3-ходовой золотниковый клапан, который обеспечивает точное управление пневматическими цилиндрами или приводами с возможностью фиксации в среднем положении. Диапазон рабочего давления составляет от 3 до 8 бар (0, 3 до 0, 8 МПа). Допустимый сжатый воздух должен быть безмасляным класса 6-3-1 или с маслом класса 6-3-4.
Монтаж и степень защиты:Устройство предназначено для быстрого монтажа, включая прямое подключение плоских кабелей AS-i и установку на DIN-рейку (TH35, EN 60715). Степень защиты IP 65 и IP 67 гарантирует надежную работу в условиях воздействия пыли и влаги, что позволяет использовать модуль в различных промышленных средах.

Преимущества

• Высокая энергоэффективность благодаря децентрализованному размещению модуля вблизи привода.
• Сниженная сложность установки и подключения за счет использования технологии быстрого монтажа и плоских кабелей AS-i.
• Интеграция функций ввода-вывода и пневматического управления в одном компактном устройстве, что упрощает проектирование и обслуживание системы.
