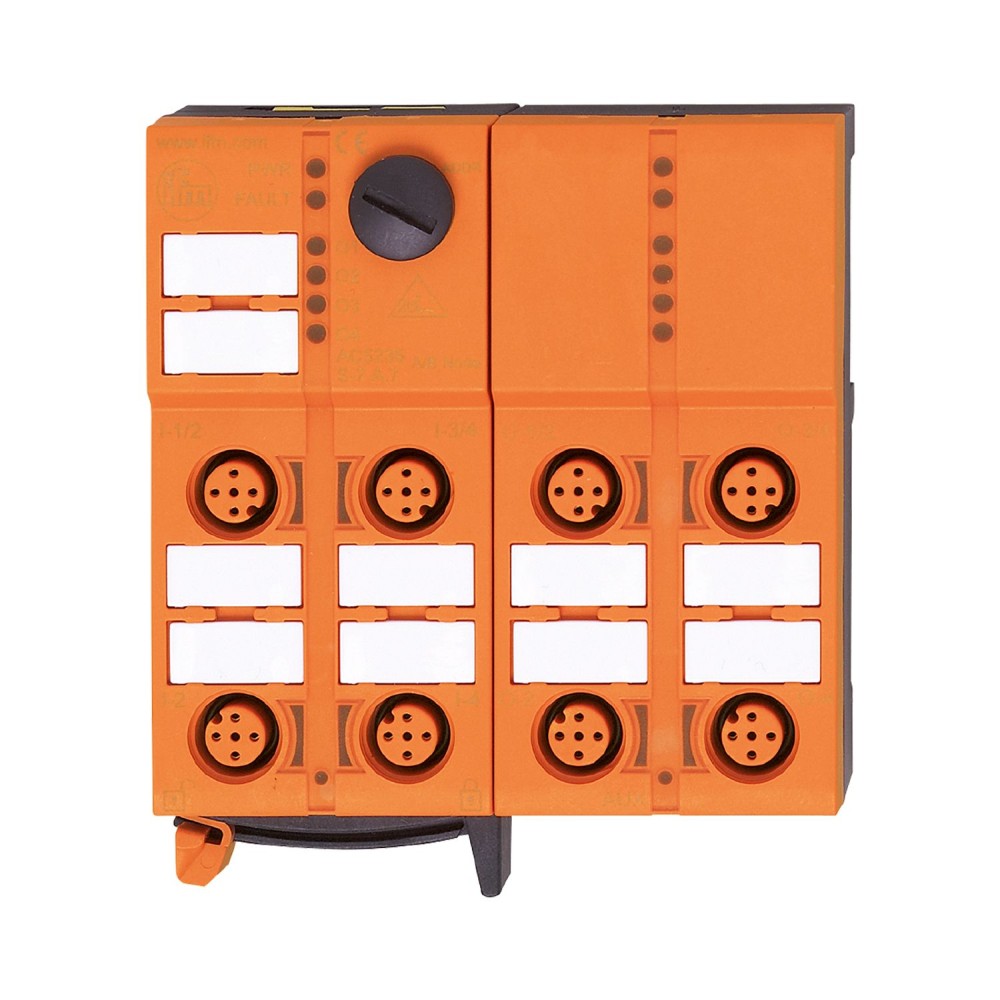

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI-Y 4DO-Y AC5236

Код товара: 191102

IFM Производитель

28 070 ₽

Быстрый заказ

Характеристики

Код производителяAC5236

АртикулAC5236

Код производителяClassicLine 4DI-Y 4DO-Y

Все характеристики

Описание

Простая установка и подключение без инструментов благодаря технологии быстрого монтажа, Три свободно выбираемых направления плоского кабеля, Хорошо видимые мощные светодиоды для индикации работы, состояния переключения и ошибок, Высокий класс защиты для требований жестких промышленных условий, Прочные разъемы M12 для подключения датчиков и исполнительных механизмов

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI-Y 4DO-Y AC5236

Основные характеристики

MTTF[лет]	149
адресация ASi	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004
Артикул	AC5236
версия ASi	3.0
Вес	274.1
Входная цепь цифровых входов	ПНП
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Габариты	103 x 90 x 44.2 мм
Диапазон напряжения постоянного тока[В]	15...30, (к PELV, через плоский кабель)
Дизайн	Корпус для монтажа на DIN-рейку, только для работы с ведущими устройствами AS-i с профилем M4
Замечания	Входы и выходы должны быть электрически изолированы. Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	A.7
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (через плоский кабель)
Код производителя	ClassicLine 4DI-Y 4DO-Y
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки [А]	4
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 40 Вт (МЭК 60947-5-1))
Максимальное потребление тока от ASi[мА]	250
Мастерпрофиль ASi	М4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	data bitD0D1D2D3input1234socketI-1/2I-1/2 I-2I-3/4I-3/4 I-4pin42 442 4Output1234socketO-1/2O-1/2 O2O-3/4O-3/4 O-4pin42 442 4
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Профиль ASi	S-7.A.7
Рабочее напряжение[В]	26,5...31,6 постоянного тока, («класс питания 2» по cULus)
Расширенный режим адресации	да
Связь	Разъем: М12
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	быстрый монтаж, возможность прямого подключения плоских кабелей AS-i, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 50295IEC 61000-6-2
