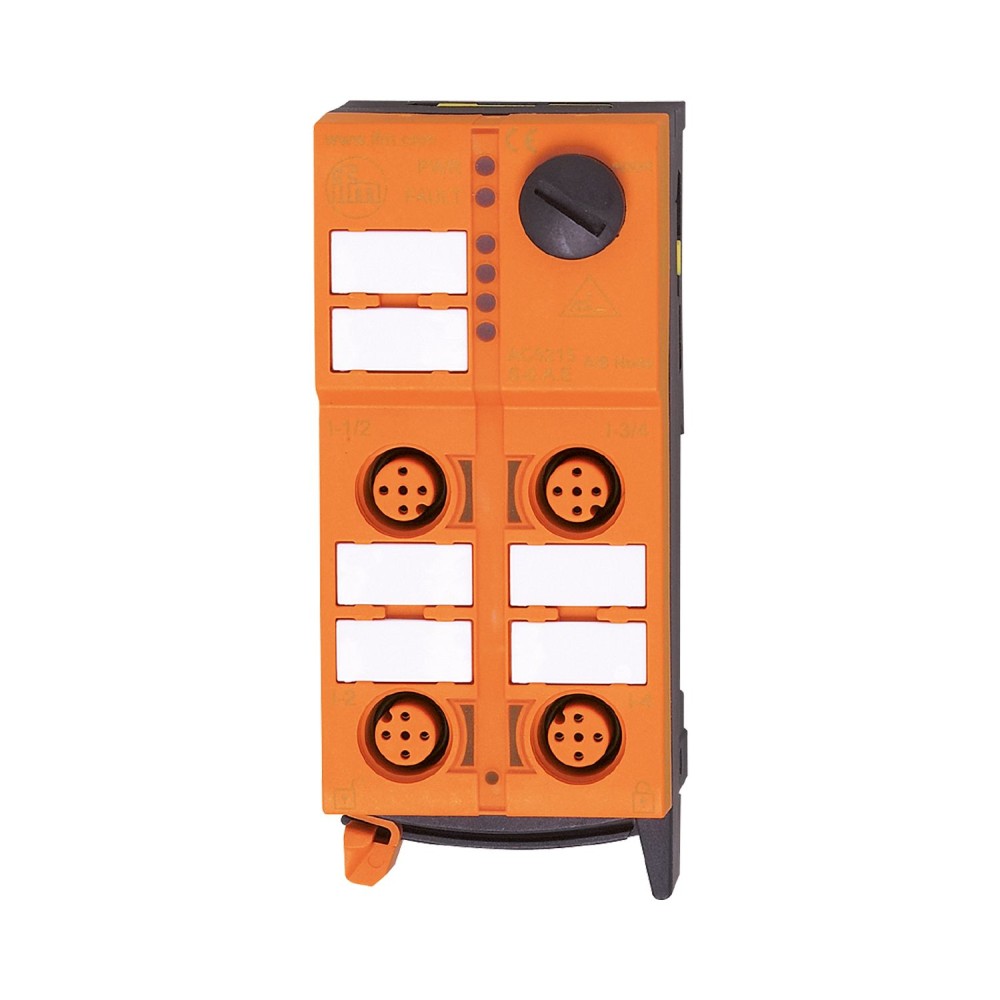

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicL 2DO-Y 2DI-Y 2A IP67 AC5234

Код товара: 191100

IFM Производитель

20 652 ₽

Быстрый заказ

Характеристики

Код производителяAC5234

АртикулAC5234

Код производителяClassicL 2DO-Y 2DI-Y 2A IP67

Все характеристики

Описание

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicL 2DO-Y 2DI-Y 2A IP67 AC5234

Модуль IFM ClassicL 2DO-Y 2DI-Y 2A IP67 с артикулом AC5234 предназначен для использования в системах AS-Interface. Устройство обеспечивает функциональность ввода-вывода в промышленных условиях.

Ключевые характеристики

Тип и количество входов/выходов:Модуль оснащен двумя цифровыми входами и двумя цифровыми выходами. Это обеспечивает возможность подключения двух датчиков и управления двумя исполнительными механизмами, что является стандартной конфигурацией для многих приложений AS-Interface.
Технология быстрого монтажа:Интегрированная технология быстрого монтажа позволяет осуществлять установку и подключение без использования инструментов. Это упрощает процесс инсталляции и сокращает время на ввод в эксплуатацию.
Степень защиты IP67:Корпус модуля соответствует степени защиты IP67. Данный уровень защиты гарантирует работоспособность в условиях повышенной влажности и запыленности, что критично для эксплуатации в жестких промышленных средах.
Версия AS-Interface и адресация:Модуль поддерживает версии AS-Interface 2. 11 и 3. 0, а также расширенный режим адресации. Это обеспечивает совместимость с современными AS-Interface сетями и гибкость в конфигурировании.
Максимальный ток нагрузки на выход:Каждый цифровой выход способен выдерживать максимальную токовую нагрузку до 2000 мА. Это позволяет подключать исполнительные механизмы со значительным потреблением тока.

Преимущества

Простота и скорость установки:Технология быстрого монтажа и возможность выбора трех направлений плоского кабеля значительно упрощают и ускоряют процесс подключения модуля к AS-Interface шине.
Надежность в эксплуатации:Высокая степень защиты IP67 и прочные разъемы M12 обеспечивают стабильную работу модуля в сложных производственных условиях, минимизируя риск отказа оборудования.
Гибкость применения:Поддержка актуальных версий AS-Interface и расширенного режима адресации, а также значительная токовая нагрузка на выходы, делают модуль универсальным решением для различных задач автоматизации.

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicL 2DO-Y 2DI-Y 2A IP67 AC5234

Основные характеристики

адресация ASi	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004
Артикул	AC5234
версия ASi	2.11, 3.0
Вес	187.5
Входная цепь цифровых входов	ПНП
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Габариты	103 x 45 x 44.7 мм
Диапазон напряжения постоянного тока[В]	15...30, (к PELV, через плоский кабель)
Дизайн	корпус для монтажа на DIN-рейку
Замечания	Входы и выходы должны быть электрически изолированы. Не подключайте ни одну из следующих точек к внешнему потенциалу: L-, L+, I-3/4, I-4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (через плоский кабель)
Код производителя	ClassicL 2DO-Y 2DI-Y 2A IP67
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество цифровых входов	2
Количество цифровых выходов	2
Конфигурация вводавывода ASi[шестнадцатеричное]	Б
Макс. общий номинальный ток входов [мА]	100
Макс. общий ток нагрузки [А]	4
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 40 Вт (МЭК 60947-5-1))
Максимальное потребление тока от ASi[мА]	150
Мастерпрофиль ASi	M2, M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	data bitD0D1D2D3input--34socket--I-3/4I-3/4 I-4pin--42 4Output12--socketO-1/2O-1/2 / O-2--pin42 4--
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Профиль ASi	СБ.АЕ
Рабочее напряжение[В]	26,5...31,6 постоянного тока, («класс питания 2» по cULus)
Расширенный режим адресации	да
Связь	Разъем: М12
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	быстрый монтаж, возможность прямого подключения плоских кабелей AS-i, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 50295IEC 61000-6-2
