Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 1AI C 1AO C 2DI AC5230

Код товара: 191098

IFM Производитель

32 414 ₽

Быстрый заказ

Характеристики

Код производителяAC5230

АртикулAC5230

Код производителяClassicLine 1AI C 1AO C 2DI

Все характеристики

Описание

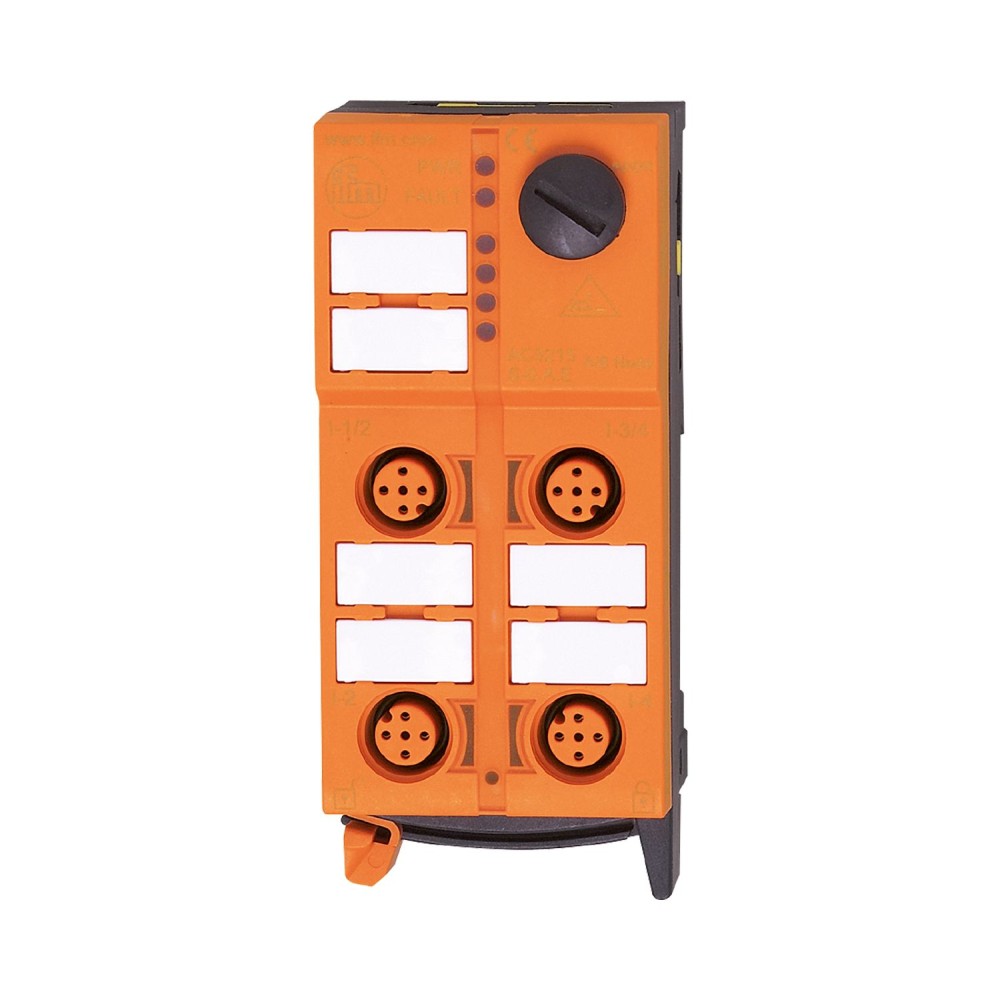

Модуль AS-Interface ClassicLine IFM AC5230

Модуль IFM AC5230 представляет собой устройство AS-Interface ClassicLine с технологией быстрого монтажа, предназначенное для интеграции датчиков и исполнительных механизмов в промышленные сети. Модель разработана для эксплуатации в жестких условиях и обеспечивает надежную передачу данных.

Ключевые технические характеристики

Конфигурация входов/выходов:Модуль оснащен одним аналоговым входом с диапазоном 4-20 мА, одним аналоговым выходом с диапазоном 4-20 мА и двумя цифровыми входами. Это обеспечивает гибкость при подключении как дискретных, так и непрерывных сигналов от различных промышленных датчиков и исполнительных устройств.
Технология AS-Interface:Устройство соответствует версии AS-i 3. 0 и работает с профилем S-7. 5. 5, требуя использования мастер-устройств AS-i с профилем M4. Это гарантирует совместимость с современными AS-Interface сетями и поддерживает расширенные функции обмена данными.
Степень защиты и условия эксплуатации:Модуль имеет класс защиты IP67, что обеспечивает надежную работу в условиях воздействия пыли и влаги. Диапазон рабочих температур составляет от -25 до 70 °C, позволяя эксплуатировать модуль в широком спектре промышленных сред.
Разрешение аналоговых сигналов:Аналоговые вход и выход обладают разрешением 12 бит. Высокое разрешение обеспечивает точность измерения и управления для аналоговых сигналов, что критично для процессов, требующих прецизионного контроля.
Быстрый монтаж:Модуль оснащен технологией быстрого монтажа, позволяющей осуществлять установку и подключение без использования инструментов. Предусмотрена возможность выбора трех направлений плоского кабеля, что упрощает прокладку кабельной трассы.

Преимущества

Универсальность:Комбинированные аналоговые и цифровые входы/выходы позволяют подключать широкий спектр датчиков и исполнительных механизмов, повышая функциональность системы.
Надежность в тяжелых условиях:Высокая степень защиты IP67 и широкий температурный диапазон обеспечивают стабильную работу модуля в агрессивных промышленных средах.
Простота установки:Технология быстрого монтажа и гибкие опции подключения плоского кабеля значительно сокращают время и трудозатраты на инсталляцию.

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 1AI C 1AO C 2DI AC5230

Основные характеристики

MTTF[лет]	137
Аксессуары (опционально)	Защитный колпачок: M12, E73004
Аналоговые входы защищены от короткого замыкания	да
Аналоговый вход	4...20 мА
Аналоговый выход	4...20 мА
Артикул	AC5230
версия ASi	3.0
Вес	162.6
Влажность воздуха	90, (без конденсации)
Входная цепь цифровых входов	ПНП
Выходы питания привода	AS-i
Габариты	103 x 45 x 44.7 мм
Дизайн	Корпус для монтажа на DIN-рейку, только для работы с ведущими устройствами AS-i с профилем M4
Замечания	Возможно 3-проводное подключение по внешней линии связи. Питание исполнительных механизмов на контактах 1 и 3 может использоваться для питания датчиков/исполнительных механизмов. В этом случае гальваническая изоляция от AS-i не обеспечивается. Аналоговые входы и выходы (контакты 2 и 4) электрически разделены и не имеют соединения с AS-i. Не подключайте ни одну из следующих точек к внешнему потенциалу: I-1/2, I-2, контакт 1, контакт 3. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67
Защита от обратной полярности	да
Идентификационный код ASi[шестнадцатеричный]	5.5
Источник питания[В]	18...30, (DC)
Код производителя	ClassicLine 1AI C 1AO C 2DI
Количество аналоговых входов	1, (подключение 2-х, 3-х и 4-х проводных датчиков)
Количество аналоговых выходов	1, (подключение 2-х, 3-х и 4-х проводных исполнительных механизмов)
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество аналоговых входов: 1, Количество аналоговых выходов: 1
Количество цифровых входов	2
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий ток нагрузки [А]	0.2
Макс. падение напряжения на нагрузке при номинальном напряжении [В]	10
Макс. падение напряжения на нагрузке при номинальном токе [В]	10
Максимальное потребление тока от ASi[мА]	250
Мастерпрофиль ASi	М4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Одобрение UL	блок питанияКласс 2
Отображать	Аналоговый сигнал LED, желтый, каналы AI1, AO1, состояние переключения LED, желтый, каналы I1...I2, работа LED, зеленый, AS-i, ошибки LED, красный
Питание датчиков входов	AS-i
Погрешность измерения[% от конечного значения]	0,5
Поставляемые товары	нижняя часть
Профиль ASi	S-7.5.5
Рабочее напряжение[В]	26.5...31.6 DC
Разрешение аналогового входа	12 бит
Разрешение аналогового выхода	12 бит
Расширенный режим адресации	нет
Связь	Разъём: M12, кодировка: A, Максимальная длина кабеля: 30 м.
Температура окружающей среды[°C]	-25...70
Температура хранения[°C]	-25...70
Тип крепления	быстрый монтаж, возможность прямого подключения плоских кабелей AS-i, монтаж на DIN-рейку, (TH35 (EN 60715))
ЭМС	EN 50295IEC 61000-6-2
