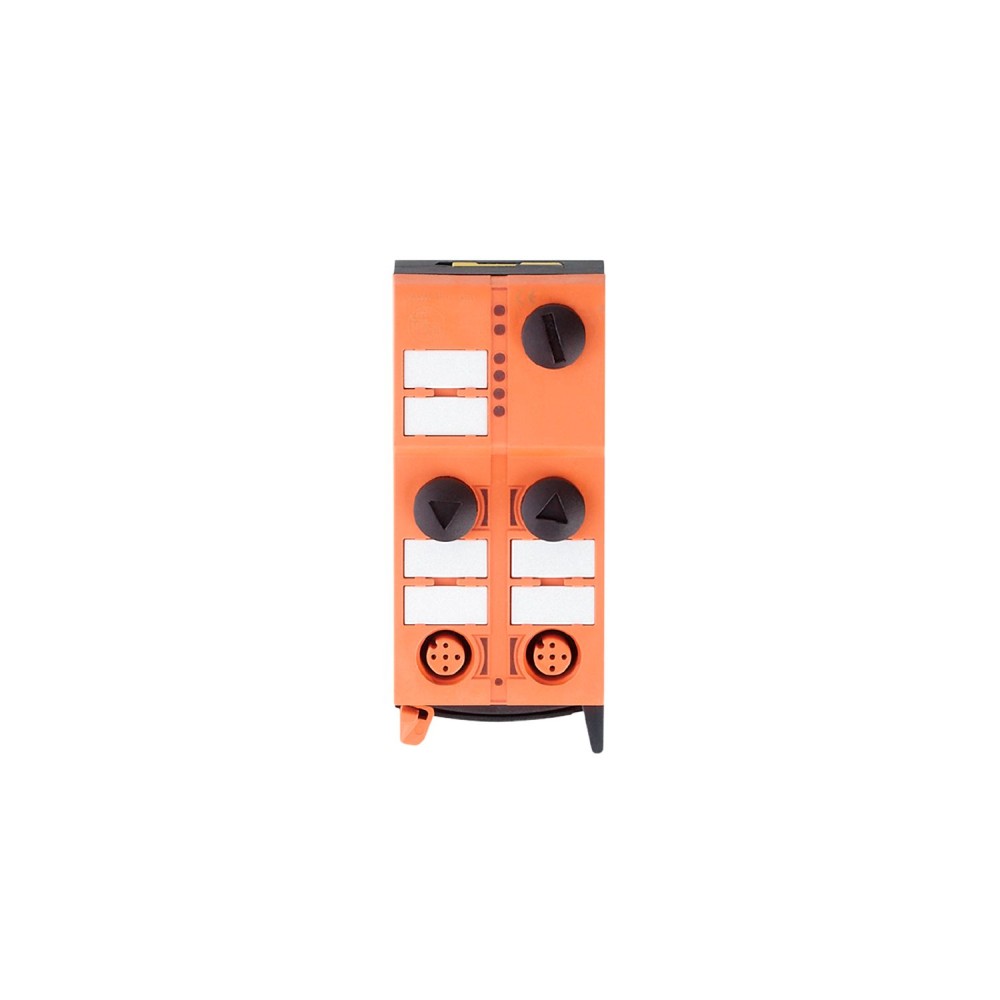

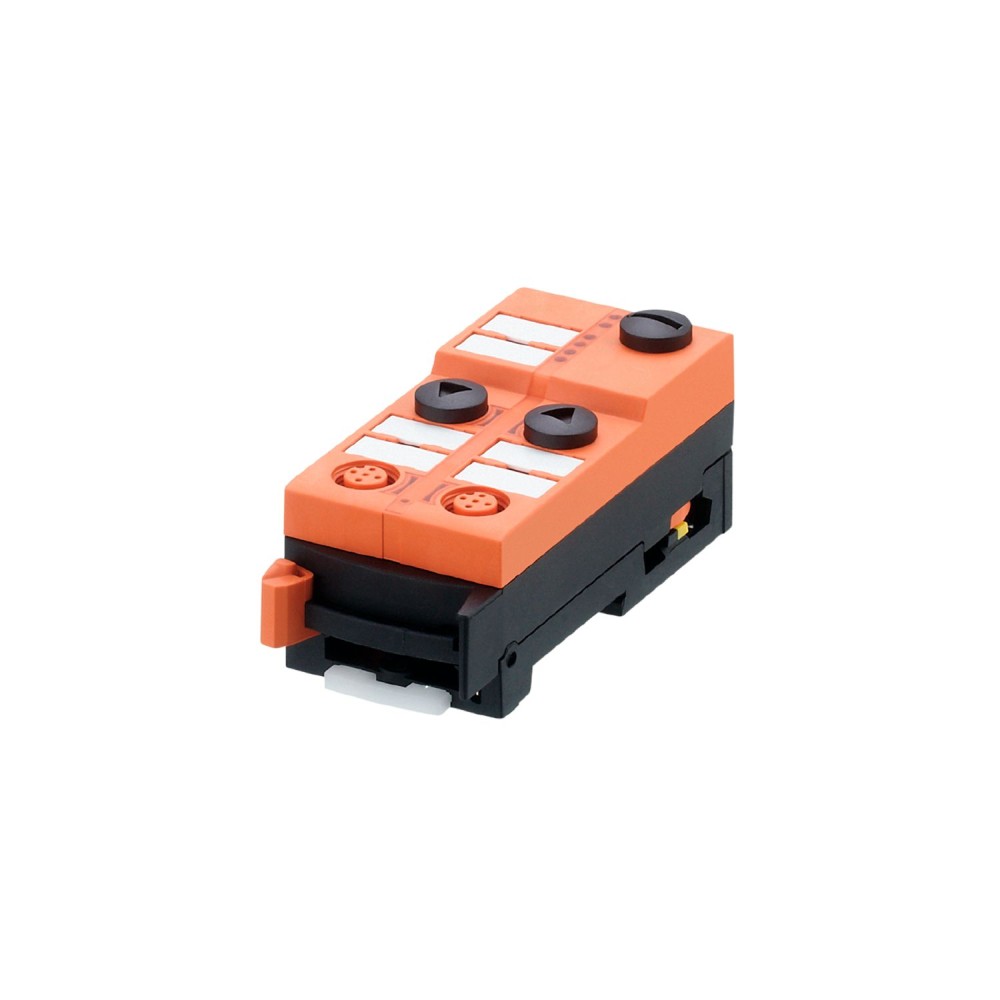

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 2AI C II 3D AC522A

Код товара: 191097

IFM Производитель

31 177 ₽

Быстрый заказ

Характеристики

Код производителяAC522A

АртикулAC522A

Код производителяClassicLine 2AI C II 3D

Все характеристики

Описание

Модуль AS-Interface ClassicLine IFM AC522A

Модуль IFM AC522A представляет собой устройство AS-Interface ClassicLine, разработанное для подключения и передачи данных от аналоговых датчиков в промышленных автоматизированных системах. Модель оснащена технологией быстрого монтажа, что упрощает установку и подключение в условиях производства.

Ключевые характеристики

Тип и количество аналоговых входов:Модуль оснащен двумя аналоговыми входами, предназначенными для работы с датчиками, выдающими токовый сигнал 4... 20 мА. Это обеспечивает совместимость с широким спектром промышленных аналоговых сенсоров, позволяя собирать данные о различных технологических параметрах.
Технология быстрого монтажа:Интегрированная технология быстрого монтажа обеспечивает установку и подключение плоского кабеля AS-Interface без использования инструментов. Возможность выбора из трех направлений ввода кабеля повышает гибкость при монтаже и оптимизирует прокладку кабельных трасс.
Применение во взрывоопасных зонах:Модуль имеет сертификацию ATEX (II 3D Ex tc IIIB T80°C Dc X IP50), что допускает его использование в потенциально взрывоопасных зонах. Эта характеристика критически важна для обеспечения безопасности на предприятиях, где возможно присутствие горючей пыли.
Разрешение аналогового входа:Разрешение аналогового входа составляет 12 бит. Такое разрешение обеспечивает высокую точность преобразования аналоговых сигналов в цифровой формат, что необходимо для прецизионного контроля и мониторинга технологических процессов.

Преимущества

Эффективность монтажа:Технология быстрого монтажа существенно сокращает время установки и упрощает процесс подключения, что снижает трудозатраты и потенциальные ошибки при инсталляции.
Надежность в сложных условиях:Сертификация ATEX и прочные разъемы M12 обеспечивают стабильную и безопасную работу модуля в агрессивных промышленных условиях, включая взрывоопасные среды.
Точность сбора данных:Высокое 12-битное разрешение аналоговых входов гарантирует точное получение данных от датчиков, что способствует эффективному управлению и оптимизации производственных процессов.

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 2AI C II 3D AC522A

Основные характеристики

MTTF[лет]	174
адресация ASi	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004. Ударопрочный корпус: E7000A.
Аналоговые входы защищены от короткого замыкания	да
Аналоговый вход	4...20 мА
Артикул	AC522A
версия ASi	2.11, 3.0
Вес	233
Габариты	103 x 45 x 44.7 мм
Дизайн	корпус для монтажа на DIN-рейку
Замечания	Должна быть реализована механическая защита. В противном случае устройство должно быть установлено вместе с корпусом защиты от ударов (E7000A). При питании исполнительных механизмов от AS-i нагрузка не должна превышать 200 мА. Между датчиком и AS-i имеется электрическое соединение.
Защита	ИП 50
Защита от обратной полярности	да
Идентификационный код ASi[шестнадцатеричный]	3.D
Код производителя	ClassicLine 2AI C II 3D
Количество аналоговых входов	2, (Подключение 2-х и 3-х проводных датчиков)
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых входов: 2
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Максимальное потребление тока от ASi[мА]	250
маркировка ATEX	II 3D Ex tc IIIB T80°C Dc X IP50
Мастерпрофиль ASi	M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Ожидается получение сертификата ASi	да
Отображать	Светодиод работы, зеленый Светодиод ошибок напряжения AS-i, красный Светодиод функции, желтый Каналы AI1, AI2
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Профиль ASi	S-7.3.D
Рабочее напряжение[В]	26.5...31.6 DC
Разрешение аналогового входа	12 бит
Расширенный режим адресации	нет
Температура окружающей среды[°C]	-10...50
Тип крепления	быстрый монтаж, возможность прямого подключения плоских кабелей AS-i, монтаж на DIN-рейку, (TH35 (EN 60715))
ЭМС	EN 50295
