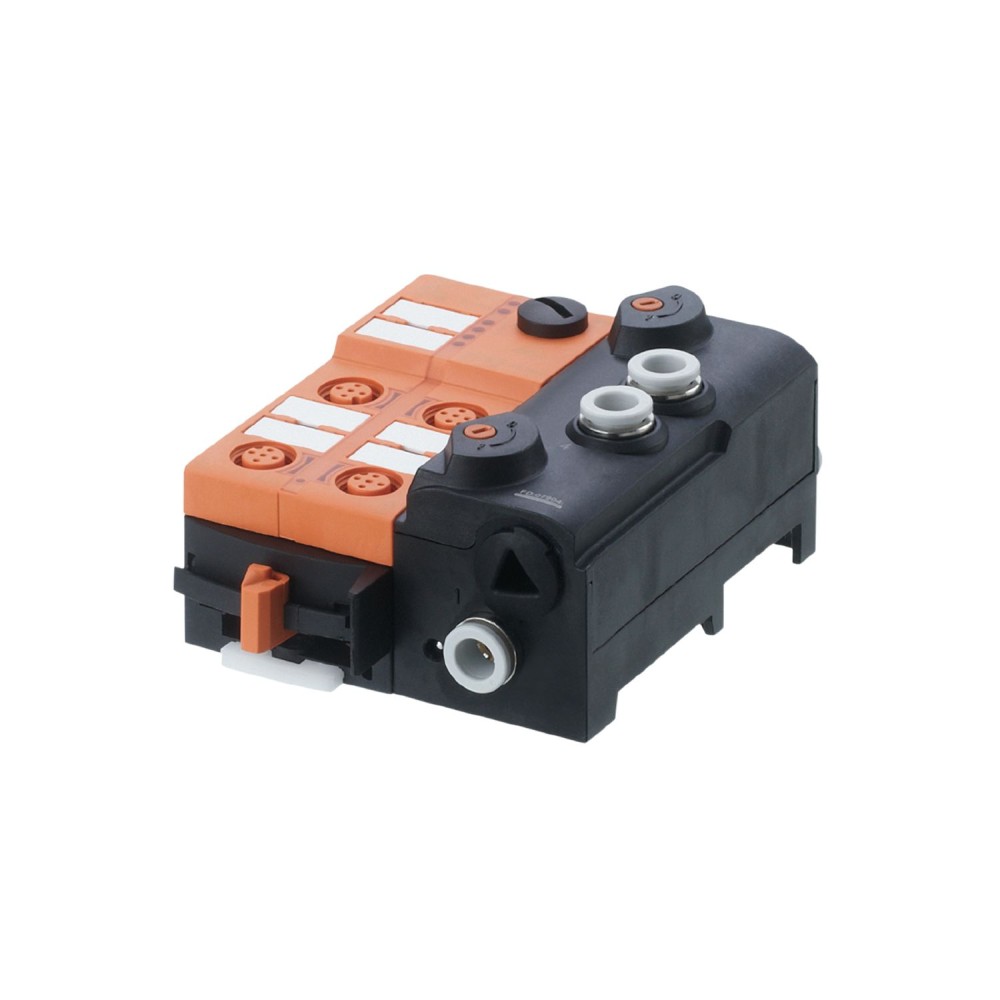

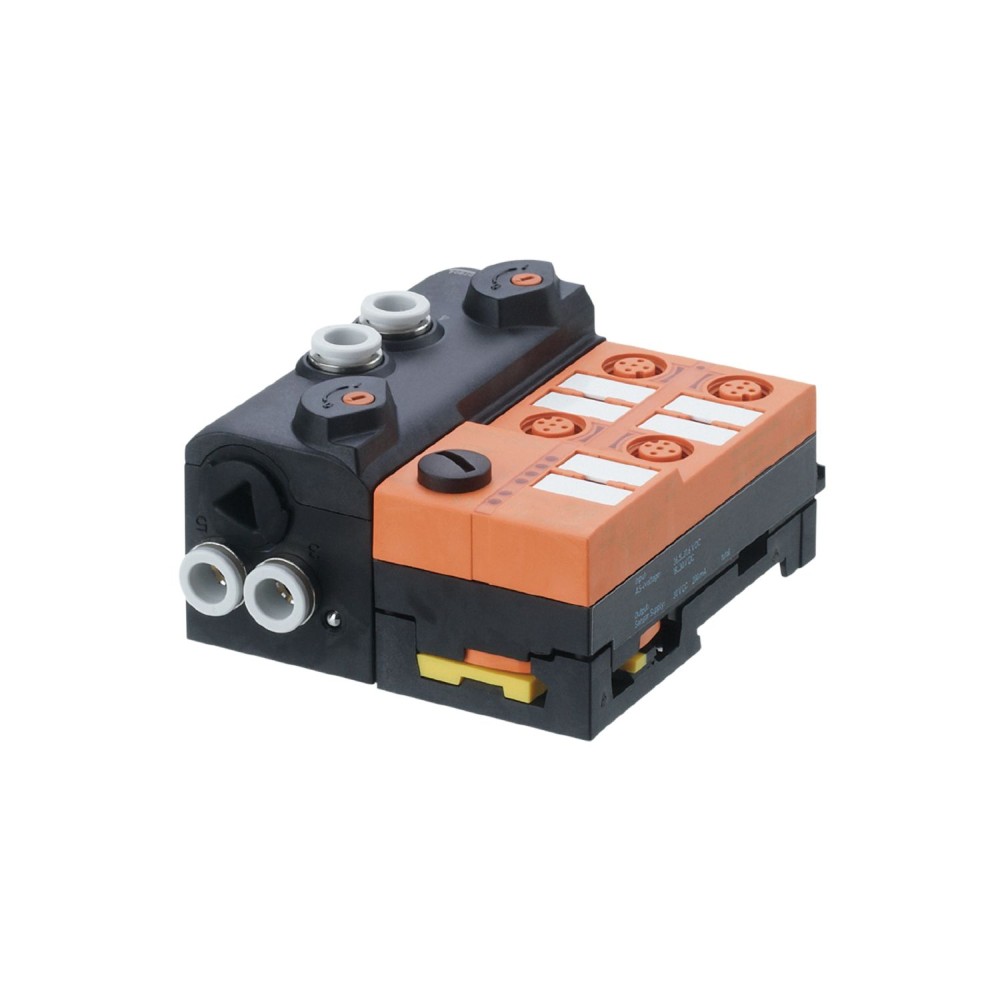

Воздушный короб AS-Interface с технологией быстрого монтажа IFM AirBox 2x3/2 2DI IP67 AC5227

Код товара: 191095

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC5227

Код производителяAirBox 2x3/2 2DI IP67

Все характеристики

Описание

Для децентрализованного запуска цилиндров и приводов клапанов, Сочетание модуля ввода-вывода AS-i и электромагнитного клапана, Высокая энергоэффективность за счет децентрализованного применения вблизи привода, Сниженная сложность установки и подключения, Простая установка и подключение без инструментов благодаря технологии быстрого монтажа

Характеристики Воздушный короб AS-Interface с технологией быстрого монтажа IFM AirBox 2x3/2 2DI IP67 AC5227

Основные характеристики

MTTF[лет]	321
адресация AS-i	адресация сокета
Аксессуары (опционально)	Монтажная пластина:, E74999Нижняя часть модуля:, E75000Защитный колпачок: M12, E73004Заглушки:, E75231Глушитель:, E75232L-образный фитинг:, E75228T-образный фитинг:, E75227
Артикул	AC5227
версия AS-i	2.11, 3.0
Вес[г]	355.9
Входная цепь цифровых входов	ПНП
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Выхлоп	выхлопные газы могут быть выведены через трубное соединение
Выходы питания привода	AS-i
Диапазон рабочего давления	2...8 bar0.2...0.8 MPa29...116 psi
Дизайн	корпус для монтажа на DIN-рейку
Допустимый сжатый воздух	сжатый воздух без масла класса 6-3-1, сжатый воздух со маслом класса 6-3-4
Жилье	прямоугольный
Замечания	Если устройство не пневматическое, необходимо установить заглушку E75231. Избегайте попадания грязи и пыли. Не подключайте ни одну из следующих точек к внешнему потенциалу: L-, L+, I-1, I-2. Электрические соединения осуществляются с помощью кабеля AS-i. См. примечания по сжатому воздуху и ЭМС/ЭСД в разделе «Загрузки».
Защита	IP 67
Идентификационный код AS-i[шестнадцатеричный]	ФФ
Интегрированный сторожевой таймер	да
Источник питания[В]	20...30, (через плоский кабель)
Код производителя	AirBox 2x3/2 2DI IP67
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество пневматических выходов: 2
Количество пневматических выходов	2
Количество цифровых входов	2
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	3
Макс. общий номинальный ток входов [мА]	100
Макс. потребление тока от AS-i[мА]	180
Мастер-профиль AS-i	M2, M3, M4
Материалы	ПА, ПОМ, прокалывающие контакты: CuSn6, никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	бит данныхD0D1D2D3вход1234гнездоI-1I-2--контакт2+42+4--пневматический выход--24
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Пневматическая система	2 x 3/2-ходовых золотниковых клапана (без перекрытия)
Поставляемые товары	нижняя часть
Приложение	полевая установка
Профиль AS-i	S-3.F.F
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	108 x 85 x 50
Расход воздуха при 6/5 бар[л/мин]	500
Расширенный режим адресации	нет
Ручное управление	нажатие/отпускание или нажатие/поворот/блокировка
Средняя температура[°C]	-10...50
Температура окружающей среды[°C]	-10...55
Тип крепления	быстрый монтаж, возможность прямого подключения плоских кабелей AS-i, монтаж на DIN-рейку, (TH35 (EN 60715))
Трубные фитинги	8 мм
Цифровые входы защищены от коротких замыканий	да
ЭМС	EN 50295IEC 61000-6-2
