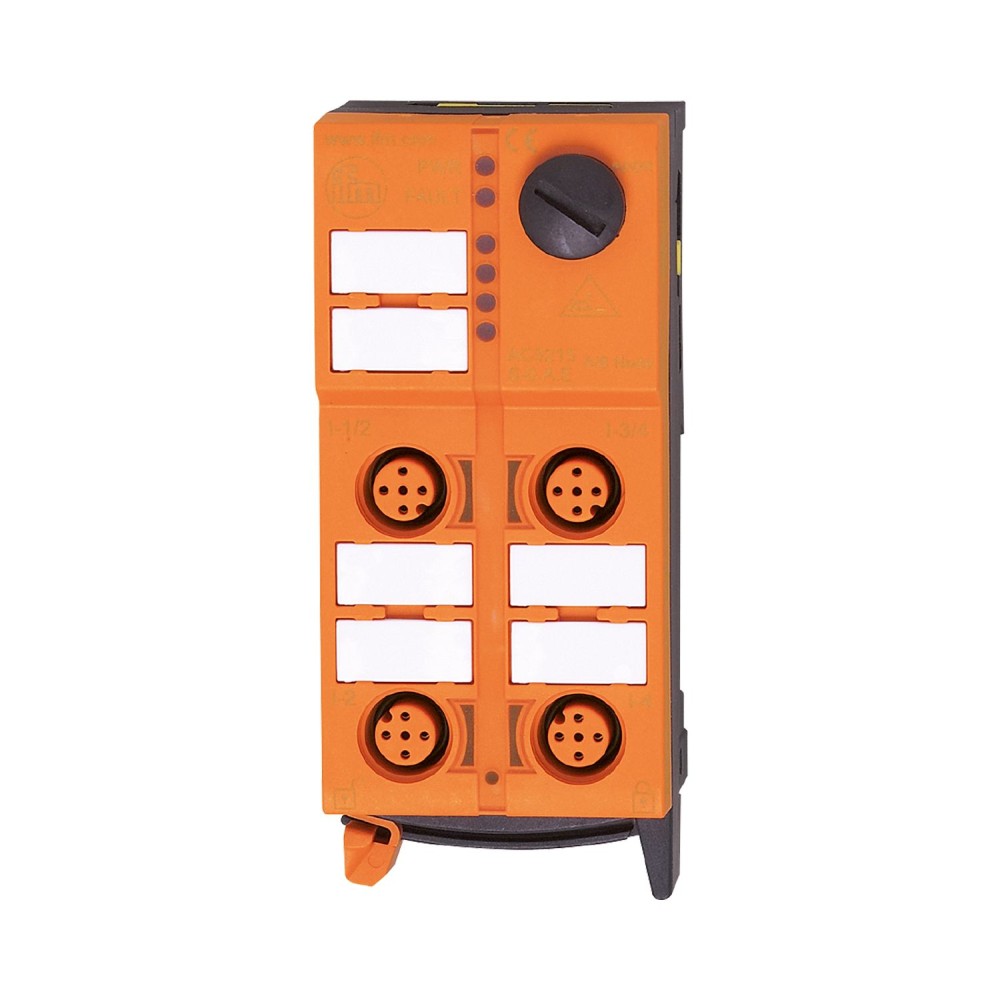

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicL 2DO-Y 2DI-Y IP67 AC5214

Код товара: 191085

IFM Производитель

19 943 ₽

Быстрый заказ

Характеристики

Код производителяAC5214

АртикулAC5214

Код производителяClassicL 2DO-Y 2DI-Y IP67

Все характеристики

Описание

Простая установка и подключение без инструментов благодаря технологии быстрого монтажа, Три свободно выбираемых направления плоского кабеля, Хорошо видимые мощные светодиоды для индикации работы, состояния и функций, Высокий класс защиты для требований жестких промышленных условий, Прочные разъемы M12 для подключения датчиков и исполнительных механизмов

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicL 2DO-Y 2DI-Y IP67 AC5214

Основные характеристики

MTTF[лет]	192
адресация ASi	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004
Артикул	AC5214
версия ASi	2.11, 3.0
Вес	164.65
Входная цепь цифровых входов	ПНП
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Габариты	103 x 45 x 44.7 мм
Диапазон напряжения постоянного тока[В]	15...30, (к PELV, через плоский кабель)
Дизайн	корпус для монтажа на DIN-рейку
Замечания	Входы и выходы должны быть электрически изолированы. Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I-3/4, I-4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (через плоский кабель)
Код производителя	ClassicL 2DO-Y 2DI-Y IP67
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество цифровых входов	2
Количество цифровых выходов	2
Конфигурация вводавывода ASi[шестнадцатеричное]	Б
Макс. общий номинальный ток входов [мА]	100
Макс. общий ток нагрузки [А]	2
Макс. токовая нагрузка на выход [мА]	1000, (категория применения DC-13 (управление электромагнитами): 20 Вт (МЭК 60947-5-1))
Максимальное потребление тока от ASi[мА]	150
Мастерпрофиль ASi	M2, M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	data bitD0D1D2D3input--34socket--I-3/4I-3/4 I-4pin--42 4Output12--socketO-1/2O-1/2 / O-2--pin42 4--
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Профиль ASi	СБ.АЕ
Рабочее напряжение[В]	26,5...31,6 постоянного тока, («класс питания 2» по cULus)
Расширенный режим адресации	да
Связь	Разъем: М12
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	Плоские кабели AS-i с возможностью прямого подключения, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 50295IEC 61000-6-2
