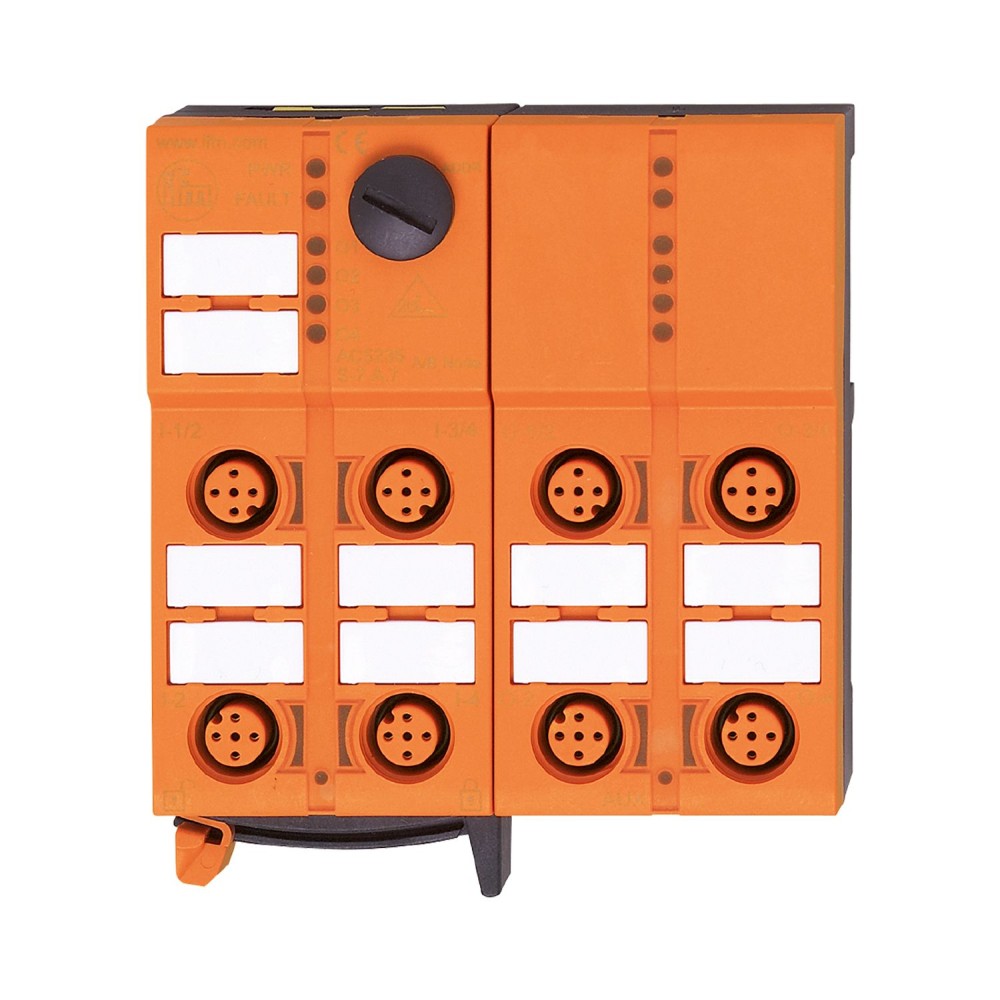

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI 4DO-Y IP67 AC5212

Код товара: 191083

IFM Производитель

28 069 ₽

Быстрый заказ

Характеристики

Код производителяAC5212

АртикулAC5212

Код производителяClassicLine 4DI 4DO-Y IP67

Все характеристики

Описание

Модуль AS-Interface ClassicLine IFM AC5212 с технологией быстрого монтажа

Модуль IFM AC5212 представляет собой устройство AS-Interface ClassicLine, разработанное для интеграции в промышленные системы автоматизации. Он предназначен для сбора сигналов с датчиков и управления исполнительными механизмами в сложных производственных условиях.

Ключевые характеристики

Функциональность ввода-вывода:Модуль оснащен четырьмя цифровыми входами и четырьмя цифровыми выходами, что обеспечивает гибкость для подключения различных датчиков и исполнительных устройств. Цифровые входы имеют схему PNP, а выходы способны выдерживать максимальную токовую нагрузку до 2000 мА на выход.

Технология AS-Interface и совместимость:Модуль поддерживает версии AS-i 2. 11 и 3. 0, а также мастерпрофили M2, M3, M4, что гарантирует его интеграцию в современные сети AS-Interface. Профиль AS-i S-7. 0. E определяет его функциональные возможности в системе.

Степень защиты и конструкция:Высокий класс защиты IP67 обеспечивает надежную работу модуля в условиях повышенной влажности, запыленности и других агрессивных промышленных средах. Конструкция предусматривает возможность прямого подключения плоского кабеля AS-i с выбором одного из трех направлений, что упрощает монтаж.

Быстрый монтаж и подключение:Благодаря технологии быстрого монтажа установка и подключение модуля осуществляется без использования инструментов. Прочные разъемы M12 используются для подключения датчиков и исполнительных механизмов, обеспечивая надежное соединение.

Преимущества

Надежность в жестких условиях:Класс защиты IP67 гарантирует стабильную работу модуля в промышленных условиях, защищая его от проникновения пыли и временного погружения в воду.
Простота и скорость установки:Технология быстрого монтажа и возможность выбора направления прокладки плоского кабеля AS-i значительно сокращают время, необходимое для инсталляции и ввода в эксплуатацию.
Широкая совместимость:Поддержка актуальных версий AS-i и мастерпрофилей обеспечивает легкую интеграцию модуля в существующие и новые AS-Interface сети, повышая гибкость системы.

Технические данные

Артикул: AC5212
Производитель: IFM
Количество цифровых входов: 4
Количество цифровых выходов: 4
Напряжение питания: 18... 30 В DC (через плоский кабель)
Диапазон температуры окружающей среды: -25... 70 °C
Габариты: 103 x 90 x 44. 2 мм
Вес: 272. 6 г
MTTF: 149 лет

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI 4DO-Y IP67 AC5212

Основные характеристики

MTTF[лет]	149
адресация ASi	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004
Артикул	AC5212
версия ASi	2.11, 3.0
Вес	272.6
Входная цепь цифровых входов	ПНП
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Габариты	103 x 90 x 44.2 мм
Диапазон напряжения постоянного тока[В]	15...30, (к PELV, через плоский кабель)
Дизайн	корпус для монтажа на DIN-рейку
Замечания	Входы и выходы должны быть электрически изолированы. Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	0.E
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (через плоский кабель)
Код производителя	ClassicLine 4DI 4DO-Y IP67
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки [А]	4
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 40 Вт (МЭК 60947-5-1))
Максимальное потребление тока от ASi[мА]	250
Мастерпрофиль ASi	M2, M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	data bitD0D1D2D3input1234socketI-1I-2I-3I-4pin2+42+42+42+4Output1234socketO-1/2O-1/2 O2O-3/4O-3/4 O-4pin42 442 4
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Профиль ASi	S-7.0.E
Рабочее напряжение[В]	26,5...31,6 постоянного тока, («класс питания 2» по cULus)
Расширенный режим адресации	нет
Связь	Разъем: М12
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	Плоские кабели AS-i с возможностью прямого подключения, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 50295IEC 61000-6-2
