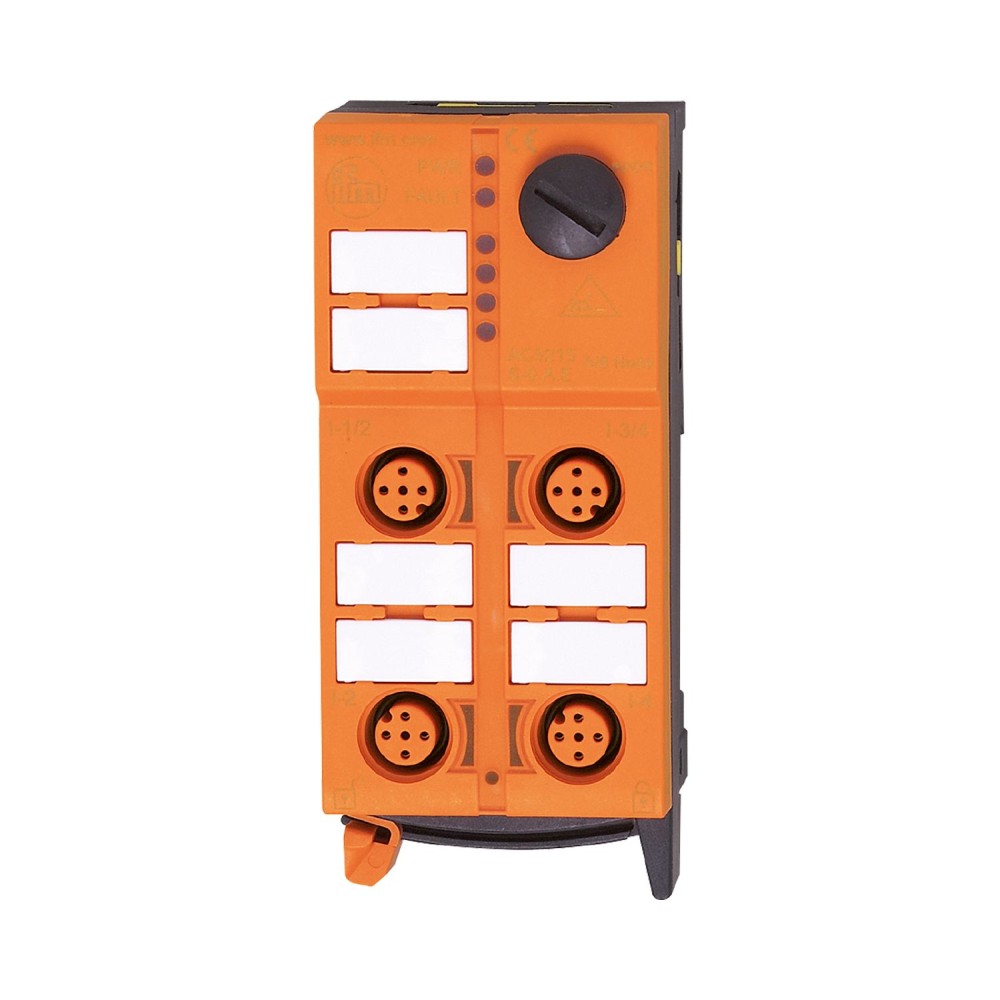

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 2DI 2DO-Y IP67 AC5211

Код товара: 191081

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC5211

Код производителяClassicLine 2DI 2DO-Y IP67

Все характеристики

Описание

Простая установка и подключение без инструментов благодаря технологии быстрого монтажа, Три свободно выбираемых направления плоского кабеля, Хорошо видимые мощные светодиоды для индикации работы, состояния переключения и ошибок, Высокий класс защиты для требований жестких промышленных условий, Прочные разъемы M12 для подключения датчиков и исполнительных механизмов

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 2DI 2DO-Y IP67 AC5211

Основные характеристики

MTTF[лет]	188
адресация AS-i	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004
Артикул	AC5211
версия AS-i	2.11, 3.0
Вес[г]	195.5
Входная цепь цифровых входов	ПНП
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Диапазон напряжения постоянного тока[В]	15...30, (к PELV, через плоский кабель)
Дизайн	корпус для монтажа на DIN-рейку
Жилье	прямоугольный
Замечания	Входы и выходы должны быть электрически изолированы. Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	0.E
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (через плоский кабель)
Код производителя	ClassicLine 2DI 2DO-Y IP67
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество цифровых входов	2
Количество цифровых выходов	2
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	3
Макс. общий номинальный ток входов [мА]	100
Макс. общий ток нагрузки [А]	4
Макс. потребление тока от AS-i[мА]	150
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 40 Вт (МЭК 60947-5-1))
Мастер-профиль AS-i	M2, M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	бит данныхD0D1D2D3input12--socketI-1I-2--pin2+42+4--Output--34socket--O-3/4O-3/4 O-4pin--42 4
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Приложение	полевая установка
Профиль AS-i	S-3.0.E
Рабочее напряжение[В]	26,5...31,6 постоянного тока, («класс питания 2» по cULus)
Размеры[мм]	103 x 45 x 44.7
Расширенный режим адресации	нет
Связь	Разъем: М12
Схема	ПНП
Температура окружающей среды[°C]	-25...70
Тип крепления	Плоские кабели AS-i с возможностью прямого подключения, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 50295IEC 61000-6-2
