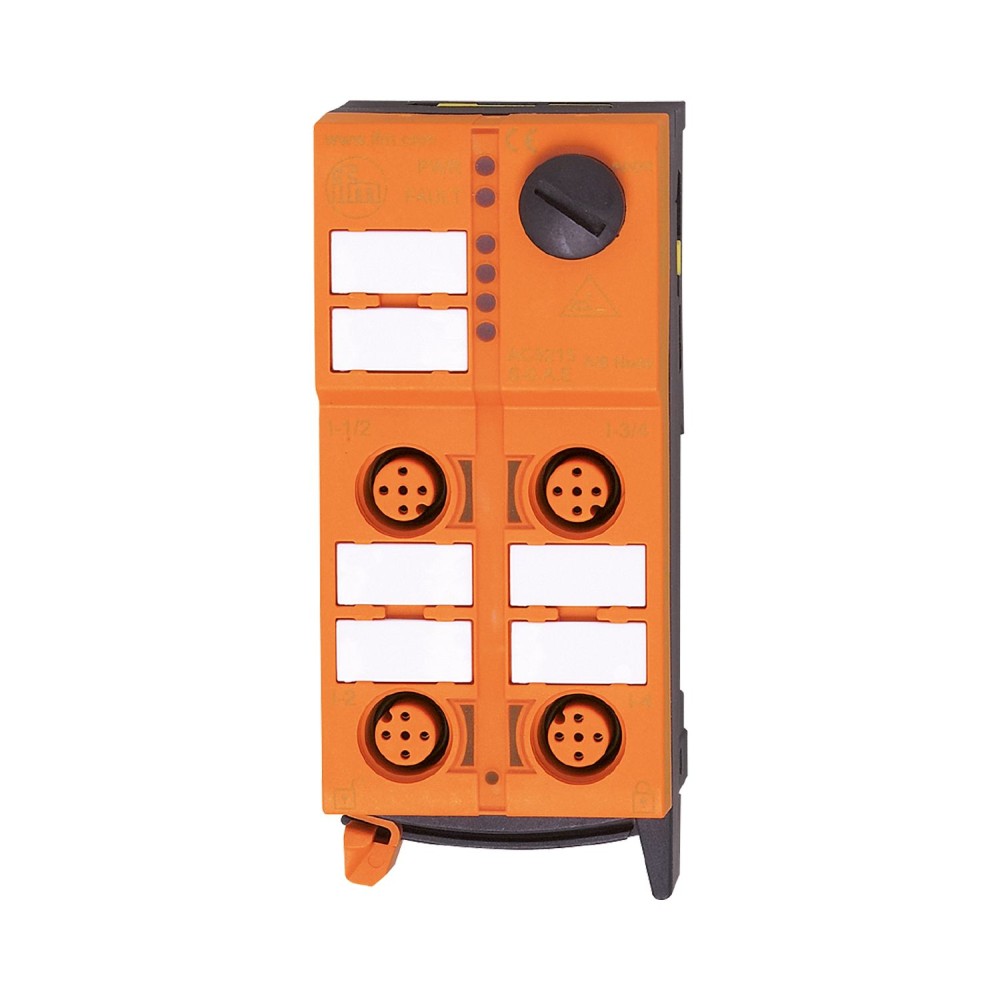

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 2DI 2DO-Y II 3D AC507A

Код товара: 191063

IFM Производитель

24 386 ₽

Быстрый заказ

Характеристики

Код производителяAC507A

АртикулAC507A

Код производителяClassicLine 2DI 2DO-Y II 3D

Все характеристики

Описание

Модуль IFM AC507A AS-Interface ClassicLine с технологией быстрого монтажа

Модуль IFM AC507A представляет собой устройство для подключения датчиков и исполнительных механизмов к системе AS-Interface. Он разработан для применения в промышленных условиях и обеспечивает интеграцию цифровых сигналов в сеть AS-i.

Ключевые технические характеристики

Тип модуля и технология подключения:Модуль относится к серии AS-Interface ClassicLine и оснащен технологией быстрого монтажа. Это обеспечивает простую и безинструментальную установку и подключение к плоскому кабелю AS-i, что сокращает время монтажа и упрощает обслуживание.
Количество входов и выходов:Устройство имеет 2 цифровых входа и 2 цифровых выхода. Такая конфигурация позволяет осуществлять сбор данных с двух датчиков и управление двумя исполнительными механизмами, что делает его подходящим для решения типовых задач автоматизации.
Применение во взрывоопасных зонах:Модуль сертифицирован для использования во взрывоопасных зонах с маркировкой ATEX II 3D Ex tc IIIB T80°C Dc X IP50. Это подтверждает его соответствие строгим требованиям безопасности для работы в присутствии горючей пыли.
Рабочее напряжение:Диапазон рабочего напряжения составляет 26. 5... 31. 6 В DC, подаваемого через плоский кабель AS-i. Данный параметр обеспечивает совместимость с большинством стандартных систем AS-Interface.
Степень защиты и безопасность:Модуль соответствует степени защиты IP50. Цифровые входы и выходы защищены от короткого замыкания, что повышает надежность системы и безопасность эксплуатации.

Преимущества

Эффективность монтажа:Технология быстрого монтажа значительно упрощает и ускоряет процесс установки и подключения модуля, минимизируя необходимость в специализированных инструментах.
Надежность в сложных условиях:Наличие маркировки ATEX и степень защиты IP50 позволяют применять модуль в условиях с повышенными требованиями к безопасности, включая взрывоопасные зоны и среды с пылью.
Интегрированная функциональность:Модуль обеспечивает базовую функциональность ввода-вывода (2DI/2DO), достаточную для большинства приложений, с интегрированной защитой от короткого замыкания для повышения стабильности работы.

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 2DI 2DO-Y II 3D AC507A

Основные характеристики

MTTF[лет]	188
адресация ASi	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004. Ударопрочный корпус: E7000A.
Артикул	AC507A
версия ASi	2.11, 3.0
Вес	241
Входная цепь цифровых входов	ПНП
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Габариты	103 x 45 x 44.7 мм
Диапазон напряжения постоянного тока[В]	15...30, (к PELV, через плоский кабель)
Дизайн	корпус для монтажа на DIN-рейку
Замечания	Необходимо обеспечить механическую защиту. В противном случае устройство необходимо устанавливать вместе с защитным кожухом от ударов (E7000A). Входы и выходы должны быть электрически изолированы. Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2. Соединения электрически подключаются с помощью кабеля AS-i.
Защита	ИП 50
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	0.E
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (через плоский кабель)
Код производителя	ClassicLine 2DI 2DO-Y II 3D
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество цифровых входов	2
Количество цифровых выходов	2
Конфигурация вводавывода ASi[шестнадцатеричное]	3
Макс. общий номинальный ток входов [мА]	100
Макс. общий ток нагрузки [А]	4
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 40 Вт (МЭК 60947-5-1))
Максимальное потребление тока от ASi[мА]	150
маркировка ATEX	II 3D Ex tc IIIB T80°C Dc X IP50
Мастерпрофиль ASi	M2, M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	бит данныхD0D1D2D3input12--socketI-1I-2--pin2+42+4--Output--34socket--O-3/4O-3/4 O-4pin--42 4
Низкий входной ток [мА]	0...2
Ожидается получение сертификата ASi	да
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Профиль ASi	S-3.0.E
Рабочее напряжение[В]	26.5...31.6 DC
Расширенный режим адресации	нет
Связь	Разъем: M12, кодировка: A
Схема	ПНП
Температура окружающей среды[°C]	-10...50
Тип крепления	Плоские кабели AS-i с возможностью прямого подключения, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 50295IEC 61000-6-2
