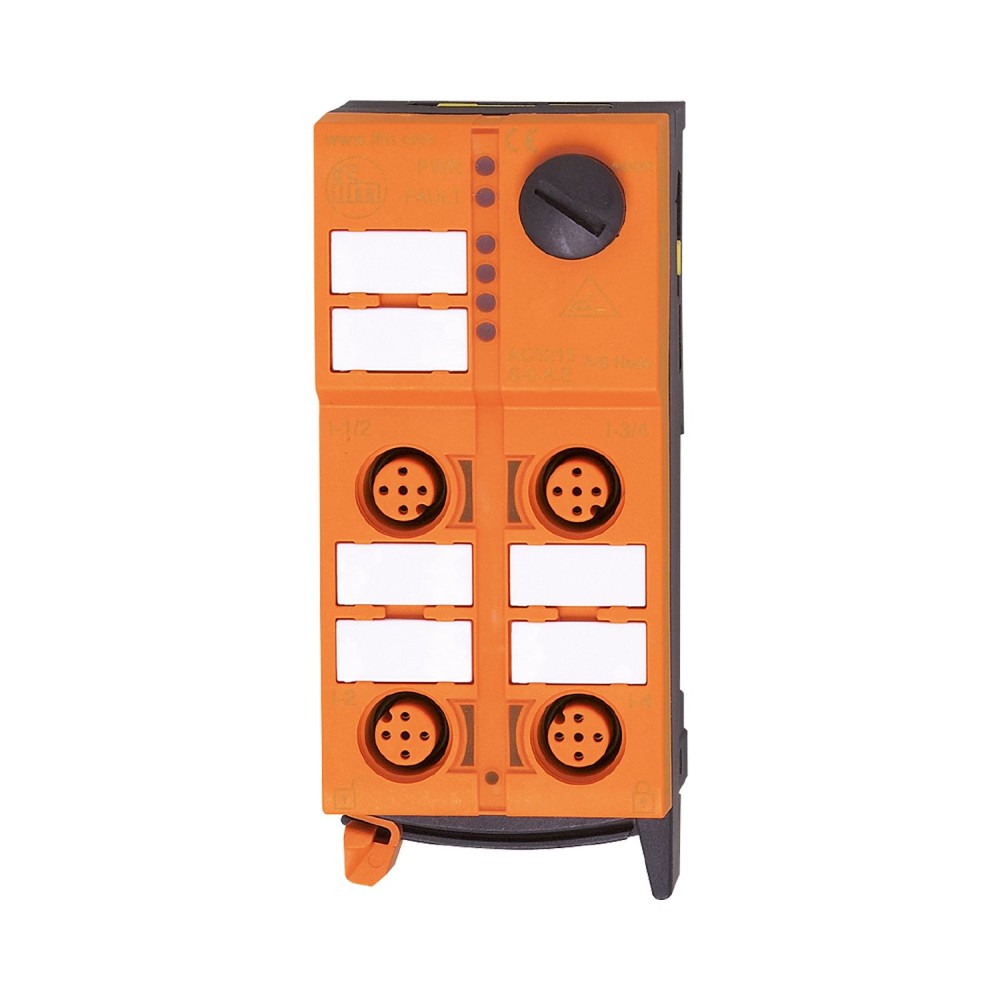

Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI II 3D AC505A

Код товара: 191060

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC505A

Код производителяClassicLine 4DI II 3D

Все характеристики

Описание

Простая установка и подключение без инструментов благодаря технологии быстрого монтажа, Три свободно выбираемых направления плоского кабеля, Хорошо видимые мощные светодиоды для индикации работы, состояния переключения и ошибок, Для применения во взрывоопасных зонах, Прочные разъемы M12 для подключения датчиков и исполнительных механизмов

Характеристики Модуль AS-Interface ClassicLine с технологией быстрого монтажа IFM ClassicLine 4DI II 3D AC505A

Основные характеристики

MTTF[лет]	404
адресация AS-i	адресация сокета
Аксессуары (опционально)	Защитный колпачок: M12, E73004. Ударопрочный корпус: E7000A.
Артикул	AC505A
версия AS-i	2.11, 3.0
Вес[г]	227.5
Входная цепь цифровых входов	ПНП
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Дизайн	корпус для монтажа на DIN-рейку
Жилье	прямоугольный
Замечания	Необходимо обеспечить механическую защиту. В противном случае устройство необходимо устанавливать вместе с защитным кожухом от ударов (E7000A). Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически подключаются с помощью кабеля AS-i.
Защита	ИП 50
Идентификационный код AS-i[шестнадцатеричный]	0.E
Источник питания[В]	18...30, (через плоский кабель)
Код производителя	ClassicLine 4DI II 3D
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4
Количество цифровых входов	4
Макс. общий номинальный ток входов [мА]	200
Макс. потребление тока от AS-i[мА]	250
маркировка ATEX	II 3D Ex tc IIIB T80°C Dc X IP50
Мастер-профиль AS-i	M2, M3, M4
Материалы	ПА, прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	бит данных D0D1D2D3input1234socketI-1I-2I-3I-4pin2+42+42+42+4
Низкий входной ток [мА]	0...2
Ожидается получение сертификата AS-i	да
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Поставляемые товары	нижняя часть
Приложение	Модуль AS-i ATEX
Профиль AS-i	S-0.0.E
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	103 x 45 x 44.7
Расширенный режим адресации	нет
Температура окружающей среды[°C]	-10...50
Тип крепления	Плоские кабели AS-i с возможностью прямого подключения, монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
ЭМС	EN 50295IEC 61000-6-2
