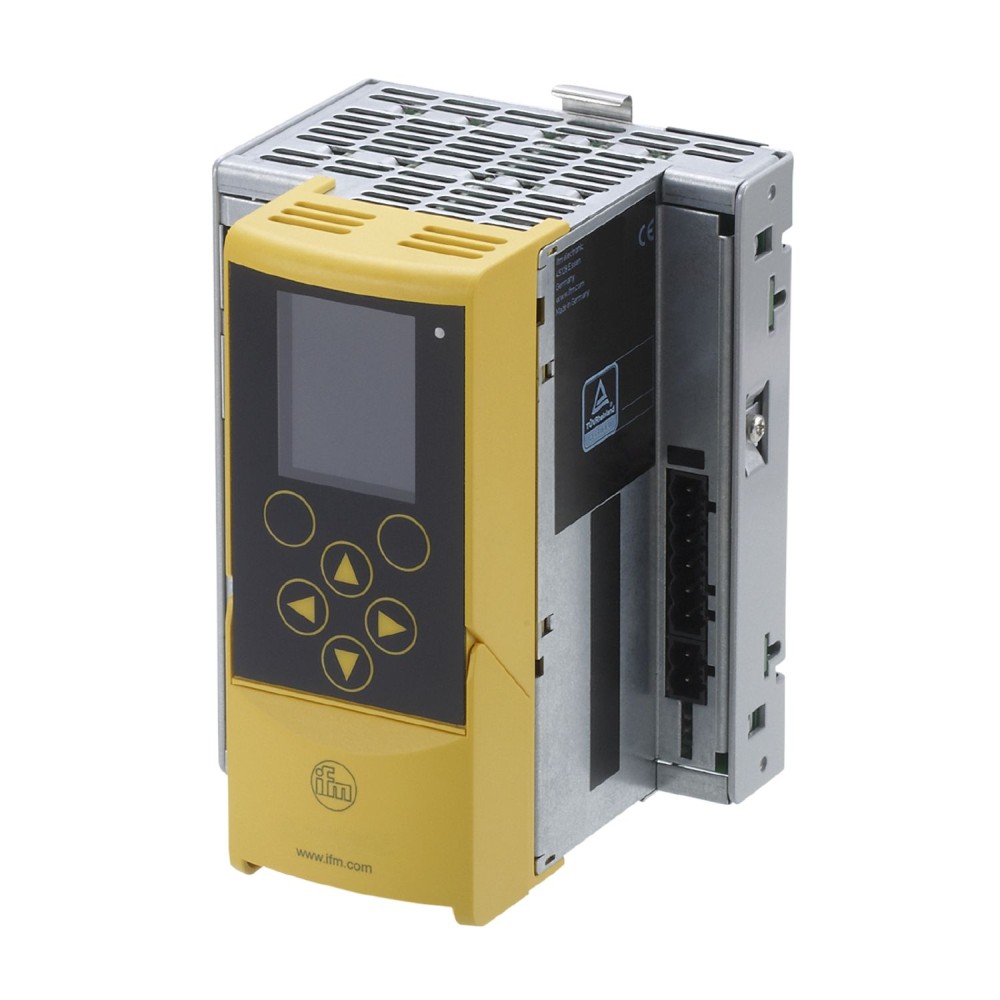

Шлюз AS-Interface EtherCAT с ПЛК IFM SmartPLC SafeLine 2ASi ECAT AC432S

Общие сведения и назначение

Шлюз AS-Interface EtherCAT с ПЛК IFM SmartPLC SafeLine 2ASi ECAT, артикул AC432S, представляет собой комбинированное устройство, предназначенное для интеграции систем AS-Interface в высокоскоростные сети EtherCAT. Устройство выполняет функции двух AS-i мастеров, стандартного ПЛК и отказоустойчивого ПЛК, что позволяет реализовывать децентрализованное управление и логику безопасности в рамках одного корпуса.

Ключевые технические характеристики

Для правильного выбора и применения данного шлюза критически важны следующие параметры:

• Функциональная безопасность (SIL 3 / PL e):Шлюз сертифицирован в соответствии с высочайшими требованиями стандартов безопасности — Категория 4, PL e согласно ISO 13849-1: 2023, и SIL 3 согласно IEC 61508. Это обеспечивает надежное выполнение логики безопасности и позволяет использовать устройство в наиболее критичных для безопасности промышленных применениях.
• Интеграция двух AS-i мастеров:Устройство оснащено двумя независимыми AS-i мастерами (версия AS-i 3. 0, мастерпрофиль М4). Наличие двух мастеров позволяет подключать два отдельных сегмента AS-i, что удваивает общее количество подключаемых периферийных устройств и облегчает сегментацию крупной сети.
• Интерфейс EtherCAT:В качестве высокоуровневого протокола используется EtherCAT. Данный протокол обеспечивает детерминированный и высокоскоростной обмен данными с контроллером верхнего уровня (EtherCAT Master), что необходимо для приложений, требующих минимального времени цикла и высокой точности синхронизации.
• Рабочее напряжение и потребление:Питание осуществляется напряжением 18... 32 В DC (AUX). Максимальное потребление тока от вспомогательного питания составляет менее 750 мА, а максимальный ток, потребляемый от каждого сегмента AS-i, не превышает 10 мА.

Основные преимущества

Конструктивные и функциональные особенности модели AC432S обеспечивают ряд преимуществ при внедрении в системы автоматизации:

Высокий уровень интеграции:Объединение в одном устройстве двух AS-i мастеров, отказоустойчивого ПЛК и стандартного ПЛК значительно упрощает общую архитектуру системы, снижает потребность в дополнительном оборудовании и уменьшает объем электромонтажных работ.
Гарантированная безопасность:Соответствие требованиям SIL 3 и PL e позволяет централизованно управлять функциями безопасности и выполнять защитную логику непосредственно на уровне шлюза, обеспечивая при этом максимально возможную целостность системы безопасности.
Эффективное взаимодействие:Применение EtherCAT обеспечивает быстрый и надежный канал связи между уровнем датчиков/исполнительных механизмов (через AS-i) и уровнем управления.
