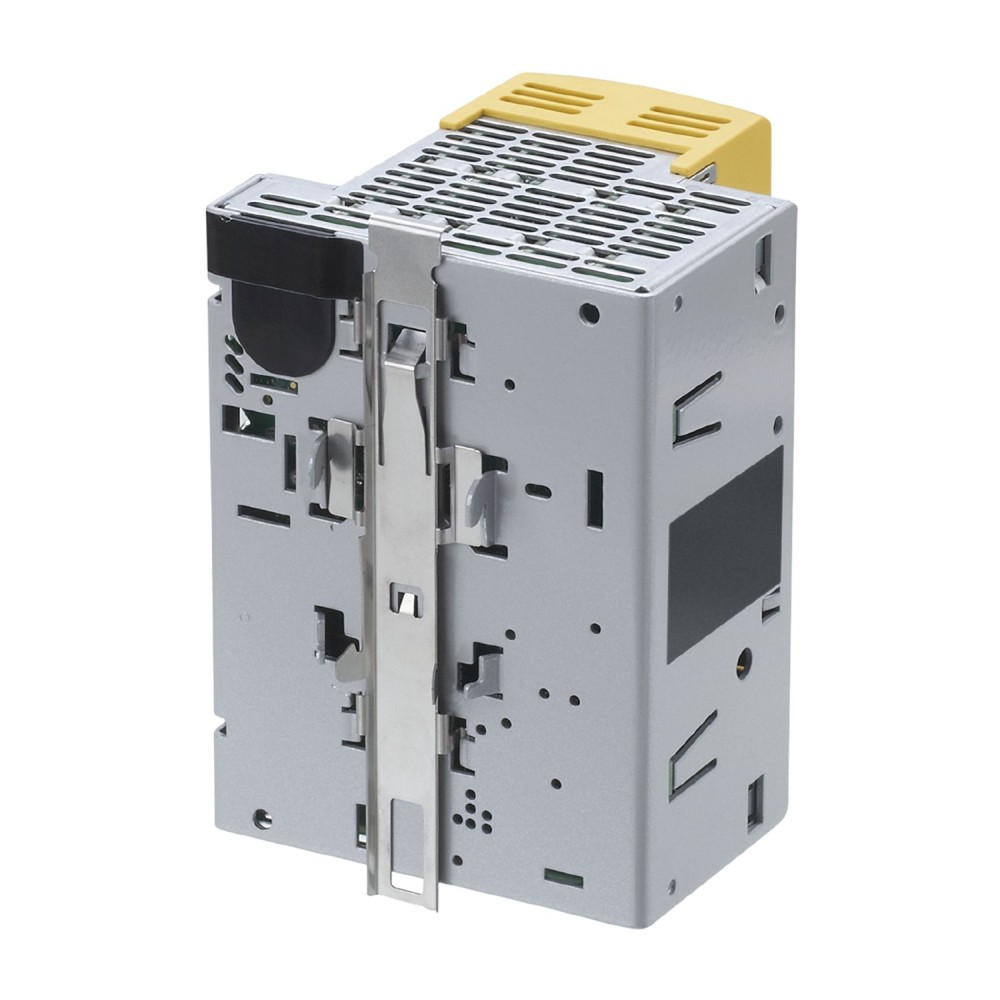

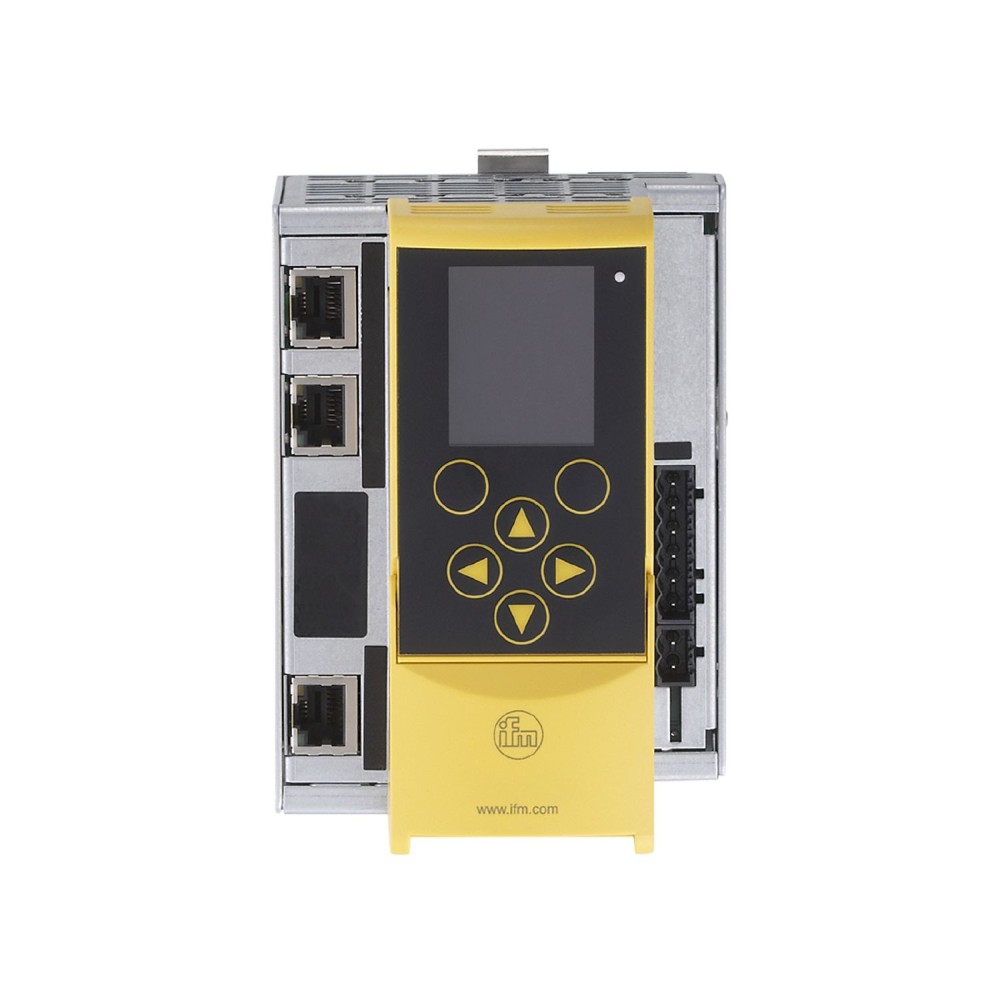

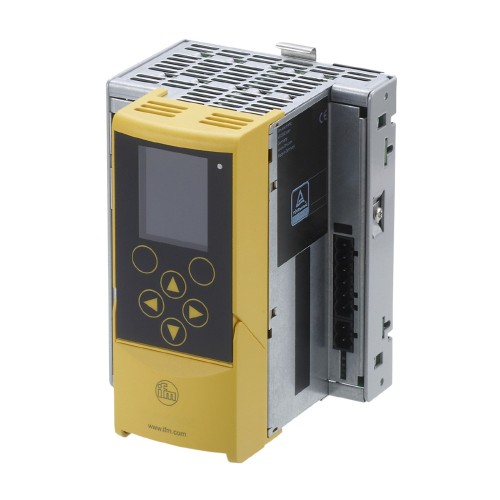

Шлюз AS-Interface EtherNet/IP с отказоустойчивым ПЛК IFM SmartPLC SafeLine 2ASi EIP AC422S

Назначение и область применения

Шлюз AC422S SmartPLC SafeLine 2ASi EIP от IFM представляет собой интегрированное устройство, совмещающее функциональность шлюза AS-Interface и отказоустойчивого программируемого логического контроллера (ПЛК). Предназначен для создания систем автоматизации с высоким уровнем безопасности, обеспечивая надежный обмен данными между уровнем датчиков/исполнительных механизмов (AS-i) и промышленной сетью EtherNet/IP. Устройство включает два мастера AS-i, безопасный ПЛК, стандартный ПЛК, веб-сервер и интерфейс EtherNet/IP с 2-портовым коммутатором.

Ключевые технические характеристики и практическое значение

Интегрированный отказоустойчивый ПЛК и два мастера AS-i:Устройство объединяет функции управления стандартными и связанными с безопасностью процессами в едином корпусе. Два встроенных мастера AS-i позволяют организовать две независимые линии датчиков/исполнительных механизмов, максимально используя потенциал шины AS-i версии 3. 0 и профиля M4.

Соответствие стандартам функциональной безопасности (SIL 3 / PL e):Модель сертифицирована согласно наивысшим стандартам безопасности: Категория 4, PL e по ISO 13849-1, и SIL 3 по IEC 61508. Это гарантирует максимальный уровень защиты операторов и оборудования в критически важных промышленных приложениях.

Интерфейс EtherNet/IP с 2-портовым коммутатором:Наличие интерфейса полевой шины EtherNet/IP обеспечивает быструю передачу данных (10/100 Мбод) и упрощает интеграцию шлюза в существующие сетевые топологии. Встроенный 2-портовый коммутатор позволяет создавать линейные сетевые структуры без необходимости использования внешних коммутаторов, оптимизируя кабельную разводку.

Локальные безопасные входы/выходы:Шлюз оснащен 4 безопасными двухканальными входами и 2 безопасными полупроводниковыми выходами, что позволяет напрямую подключать критически важные безопасные устройства. Это обеспечивает минимальное время отклика для функций безопасности и исключает задержки, связанные с передачей данных через шину AS-i.

Преимущества

• Высокий уровень безопасности (SIL 3 / PL e) благодаря отказоустойчивому ПЛК, применимый для наиболее требовательных производственных процессов.
• Эффективная интеграция в сети EtherNet/IP и AS-i за счет встроенного шлюза с двумя мастерами AS-i и 2-портовым Ethernet-коммутатором.
• Оптимизация времени реакции системы безопасности за счет наличия локальных безопасных двухканальных входов.
