Двойной датчик AS-Interface для пневматических приводов клапанов IFM DUAL SENSOR T5 2SI 1DO T 3D AC336A

Двойной датчик AS-Interface для пневматических приводов клапанов IFM AC336A

Датчик IFM AC336A представляет собой двойной индуктивный датчик положения, разработанный для контроля пневматических приводов клапанов. Устройство предназначено для надежной обратной связи о положении клапанов, а также для мониторинга срабатывания и неисправностей электромагнитного клапана.

Ключевые технические характеристики

Интерфейс AS-Interface (ASi)
Датчик поддерживает версию AS-Interface 2. 1 с идентификационным кодом ASi AE (шестнадцатеричный) и конфигурацией ввода/вывода ASi 7 (шестнадцатеричное). Это обеспечивает стандартизированное подключение и передачу данных в промышленных сетях AS-Interface, что упрощает интеграцию в системы автоматизации и сокращает объем проводки. Поддержка расширенного режима адресации позволяет более гибко конфигурировать систему.

Функциональность контроля положения
Устройство является двойным датчиком с диапазоном обнаружения 4 мм. Рабочее расстояние целевой шайбы составляет 74 мм. Это позволяет точно отслеживать два крайних положения пневматических приводов клапанов, обеспечивая достоверную информацию для управления технологическими процессами. Бесконтактная и самоочищающаяся система способствует стабильной работе.

Степень защиты и сертификация ATEX
Датчик обладает степенью защиты IP5x, а при использовании вне опасной зоны — IP67. Маркировка ATEX II 3D Ex tc IIIB T85°Dc IP5X X указывает на пригодность для эксплуатации во взрывоопасных зонах с горючей пылью, но только в сочетании с защитным кожухом от ударов. Данные характеристики обеспечивают надежную работу в условиях запыленности, влажности и потенциально взрывоопасных средах.

Конструкция и электрическое подключение

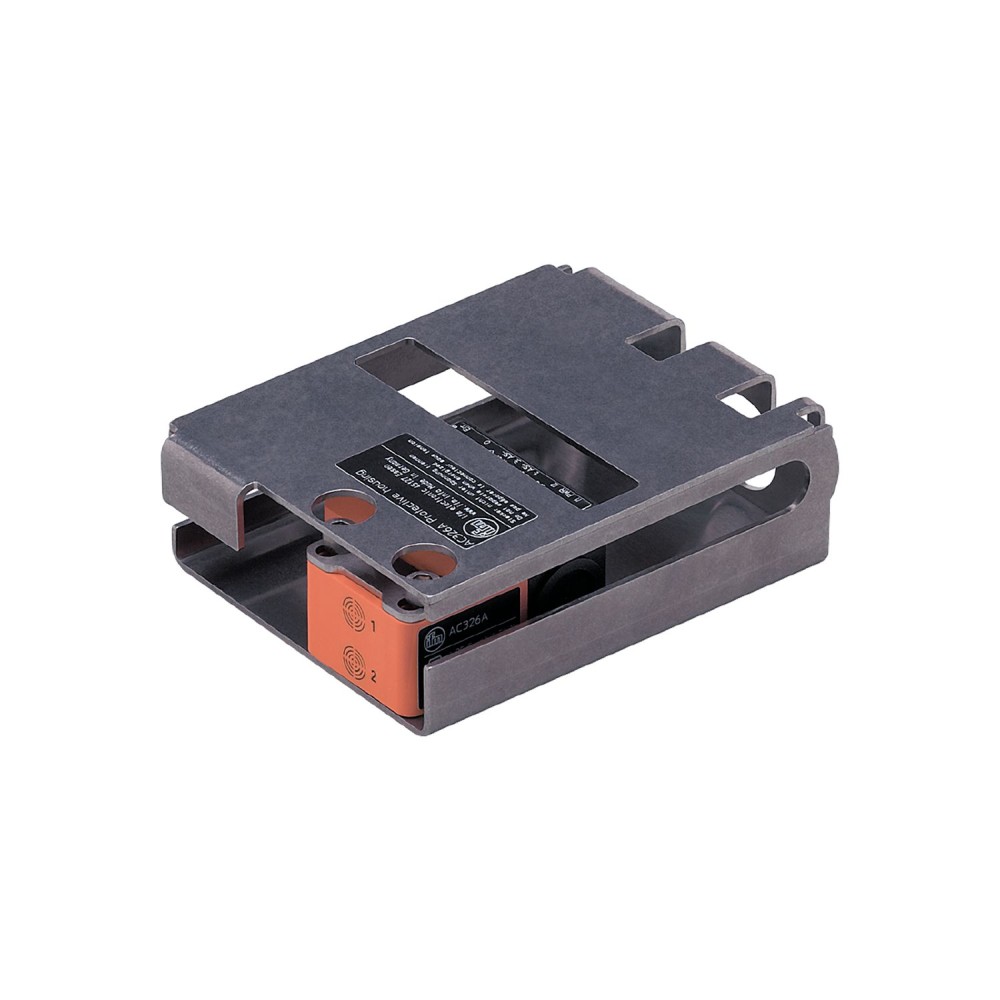

Корпус имеет прямоугольную форму с габаритами 55 x 60 x 35 мм и изготовлен из ПБТ оранжевого цвета, крышка — из черного ПК, а противоударный корпус — из нержавеющей стали. Электрическое подключение осуществляется через разъем M12. Рабочее напряжение составляет 26. 5... 31. 6 В DC, а потребляемый ток — 160 мА.

Преимущества

• Надежный и точный контроль положения:Двойной датчик обеспечивает достоверную обратную связь о состоянии клапанов, что критично для безопасности и эффективности автоматизированных систем.
• Простая интеграция в системы автоматизации:Благодаря стандартному интерфейсу AS-Interface версии 2. 1 и расширенным функциям адресации, датчик легко подключается и настраивается в промышленных сетях.
• Эксплуатация в сложных промышленных условиях:Высокая степень защиты IP67 (вне опасной зоны) и соответствие требованиям ATEX для зон с горючей пылью позволяют использовать датчик в агрессивных средах и потенциально взрывоопасных зонах.
