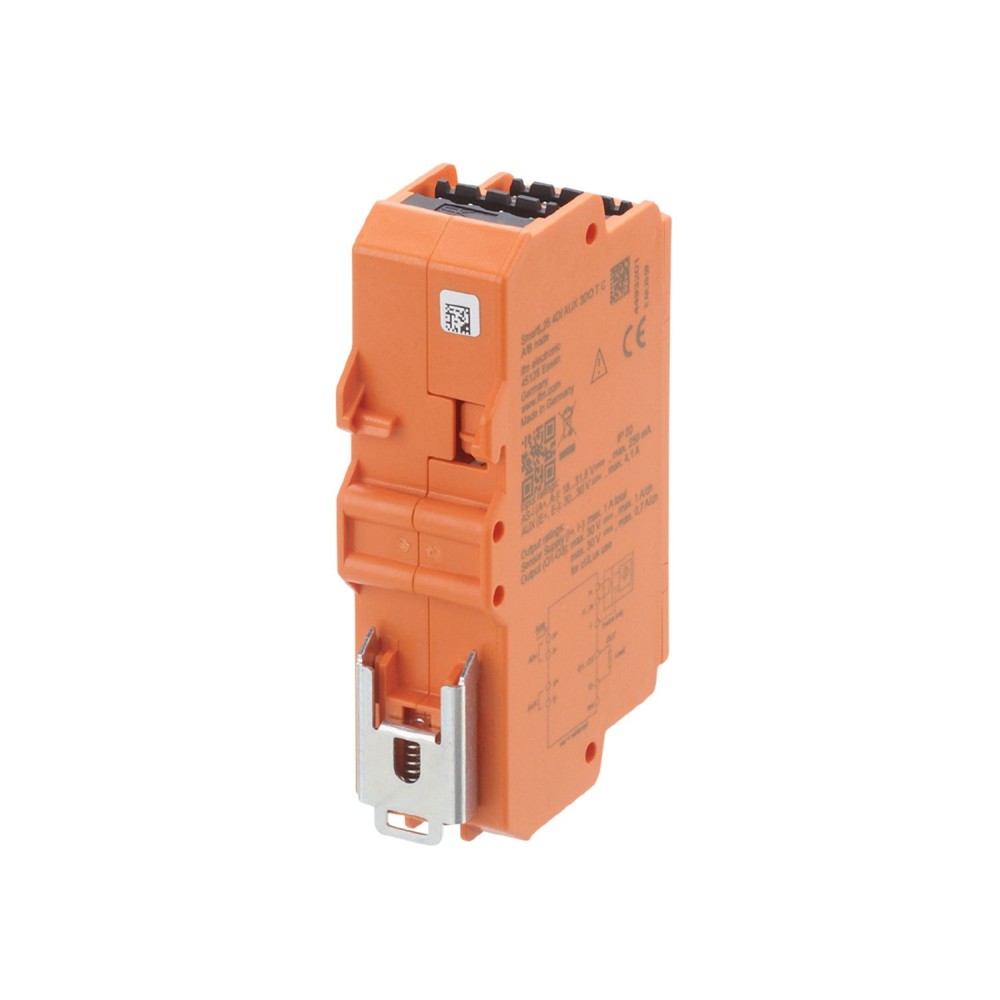

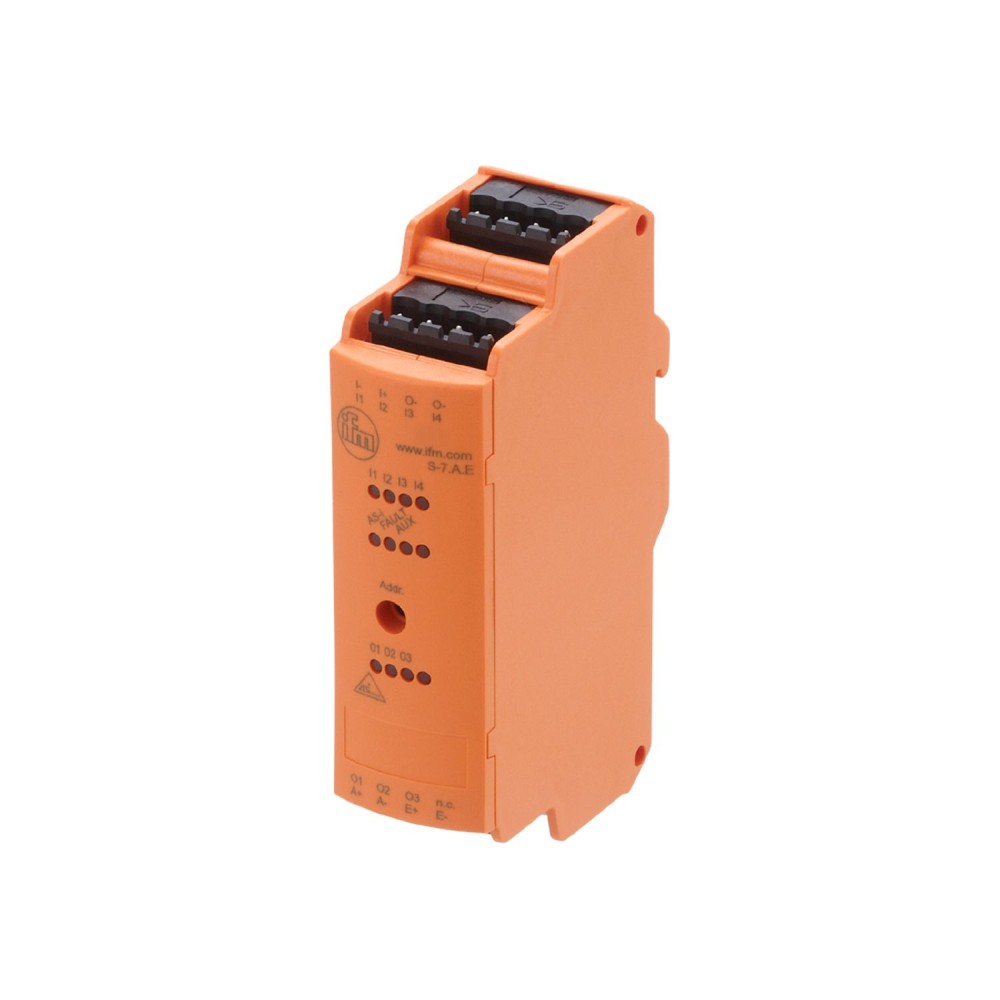

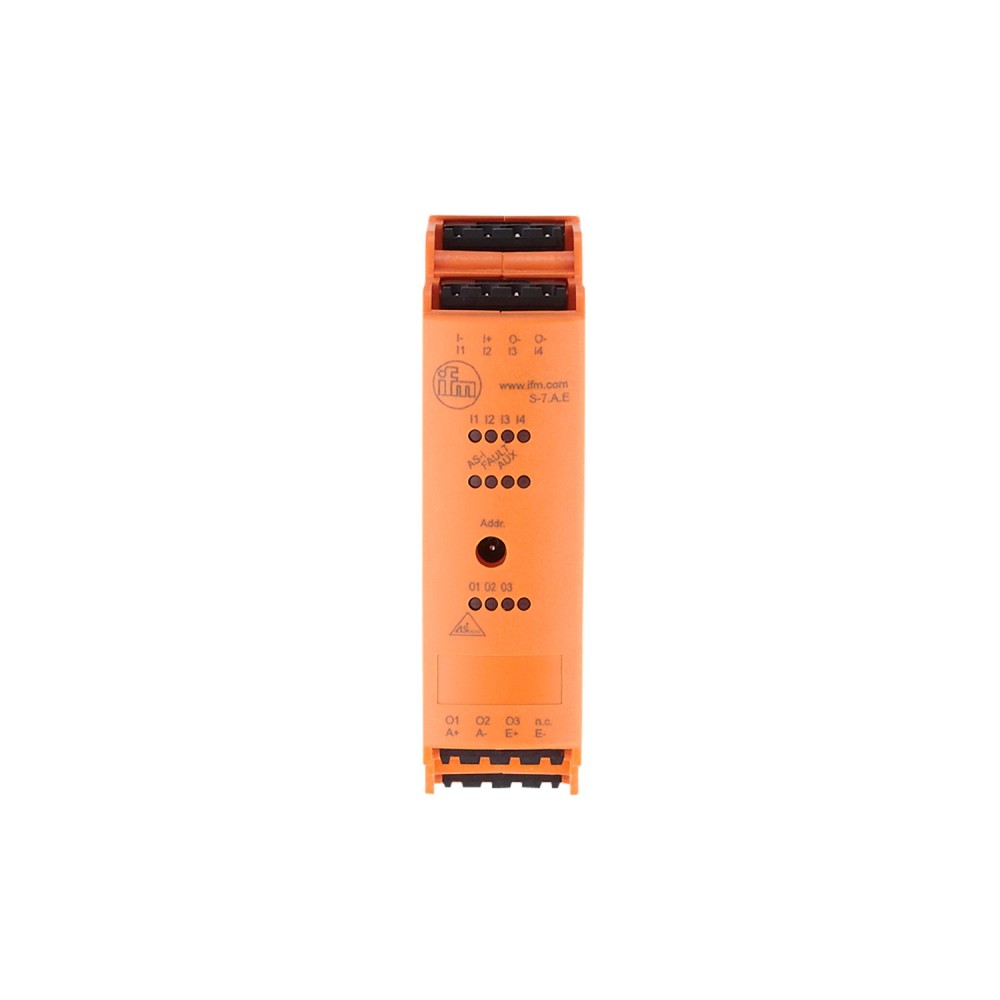

Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI AUX 3DO T C AC3266

Код товара: 191039

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяAC3266

АртикулAC3266

Код производителяSmartL25 4DI AUX 3DO T C

Все характеристики

Характеристики Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI AUX 3DO T C AC3266

Основные характеристики

MTTF[лет]	282
адресация ASi	адресация сокета
Артикул	AC3266
версия ASi	2.11, 3.0
Вес	117.7 г
Влажность воздуха	90, (без конденсации)
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Габариты	129.3 x 25.4 x 59.3 мм
Диапазон напряжения постоянного тока[В]	20...30, (AUX)
Дизайн	корпус для монтажа на DIN-рейку
Дополнительное напряжение питания[В]	20...30 DC, (AUX)
Защита	ИП 20
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC)
Код производителя	SmartL25 4DI AUX 3DO T C
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 3
Количество цифровых входов	4
Количество цифровых выходов	3
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	1000
Макс. общий ток нагрузки на выходах [А]	3
Макс. токовая нагрузка на выход [мА]	1000, (категория использования DC-12: 700 мА, категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1))
Максимальное потребление тока от ASi[мА]	250
Максимальное потребление тока от дополнительного источника питания [мА]	4100, (AUX)
Мастерпрофиль ASi	M2, M3, M4
Материалы	пластики, PC-GF20
Назначение битов данных	бит данных D0D1D2D3inputI-1I-2I-3I-4OutputO-1O-2O-3-
Низкий входной ток [мА]	0...2
Отображать	Светодиод состояния переключения, желтый, I1...I4, O1...O3, светодиод работы, зеленый, светодиод AS-i, AUX, светодиод ошибок, красный
Питание датчиков входов	К

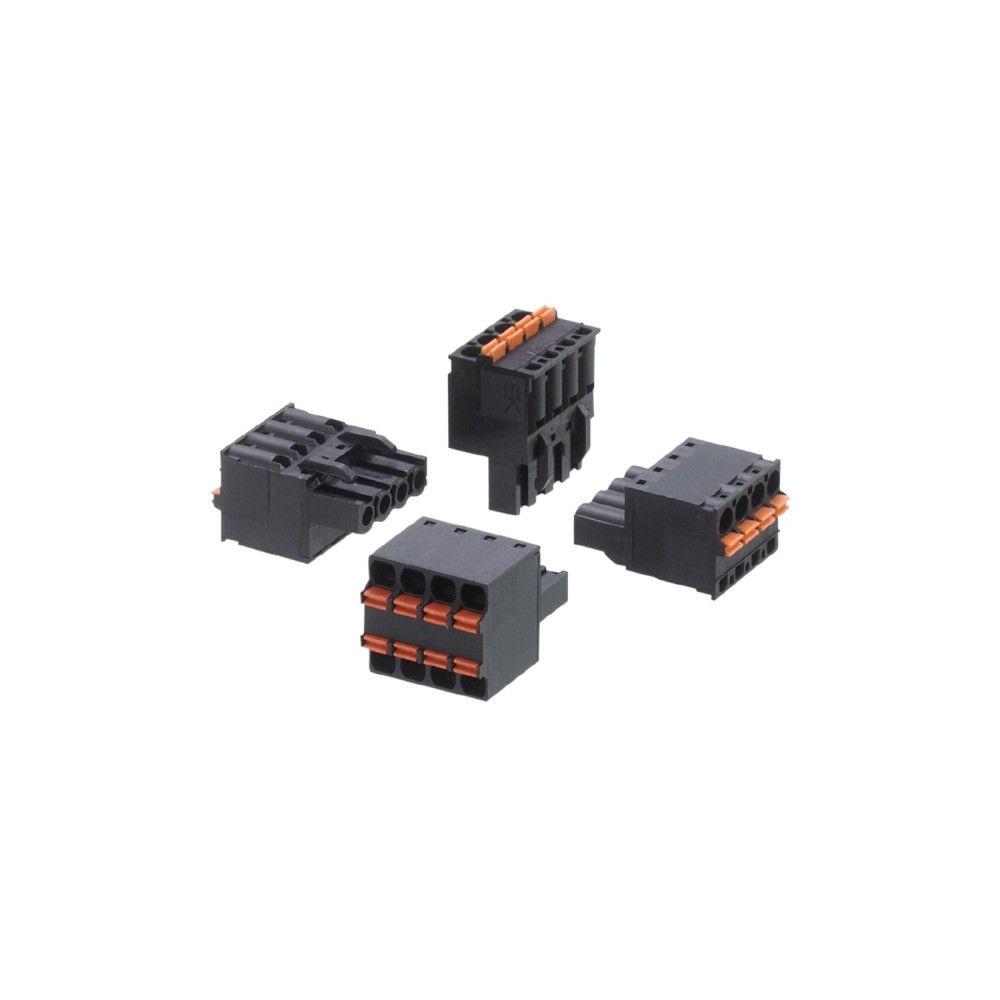

Поставляемые товары	зажимы для клеток
Примечание о температуре окружающей среды	снижение токовой нагрузки, указанное в инструкции по эксплуатации, следует учитывать при следующей температуре окружающей среды: &, gt, 40 °C
Примечания	Устройство должно питаться от изолированного источника., Этот источник напряжения должен иметь вторичный предохранитель, одобренный UL (см. прилагаемый лист)., В качестве альтернативы для питания AUX можно использовать источник питания класса 2.
Профиль ASi	S-7.A.E
Рабочее напряжение[В]	18...31.6 DC
Расширенный режим адресации	да
Связь	штыревые разъемы: 4 шт., Расстояние: 5,0 мм
Степень загрязнения	2
Степень защиты терминалов	ИП 20
Схема	ПНП
Температура окружающей среды[°C]	-25...60
Температура хранения[°C]	-25...75
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 62026-2EN 61000-6-2EN 61000-6-3
