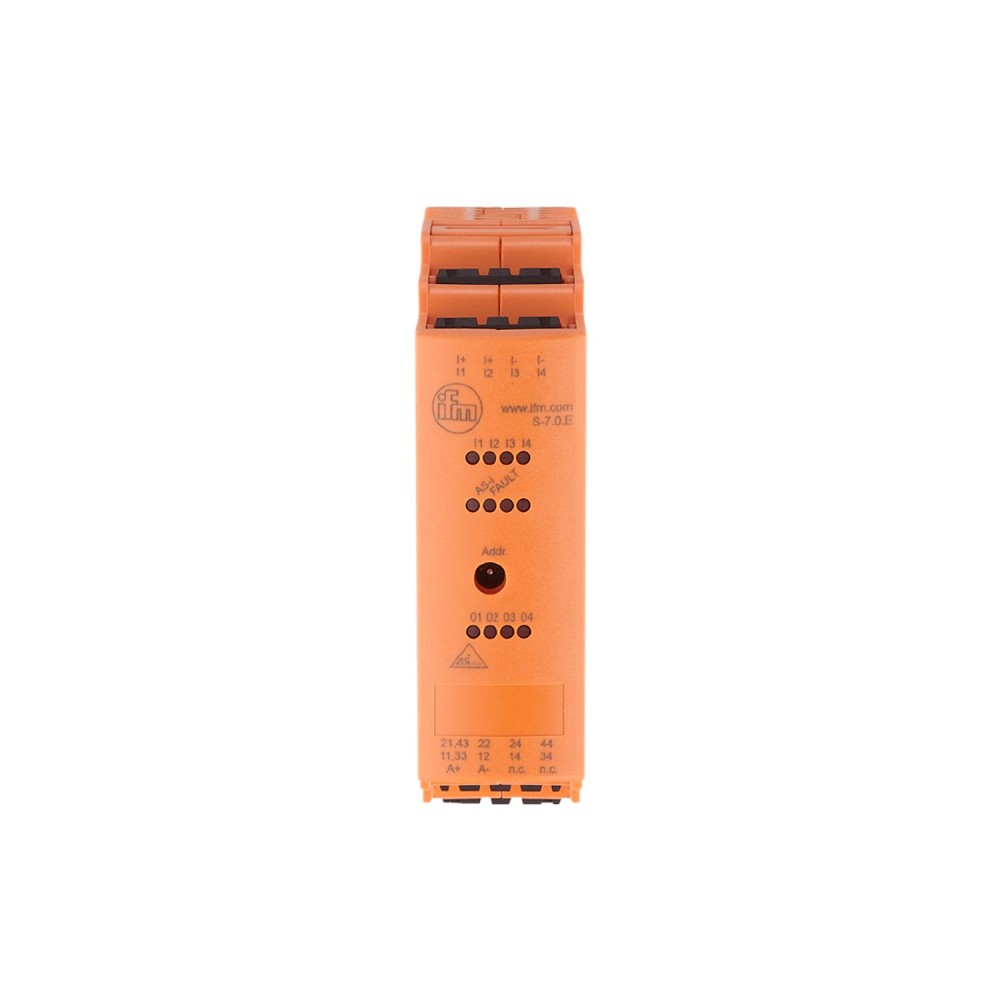

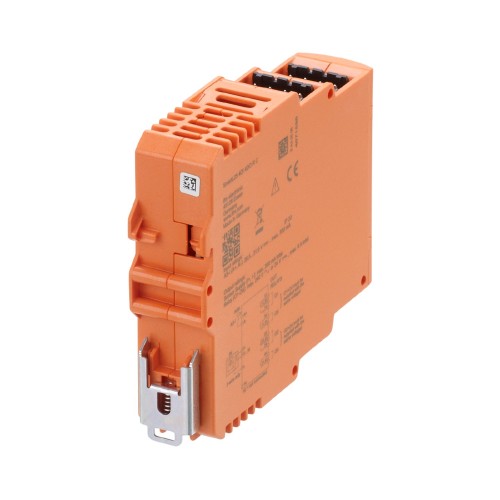

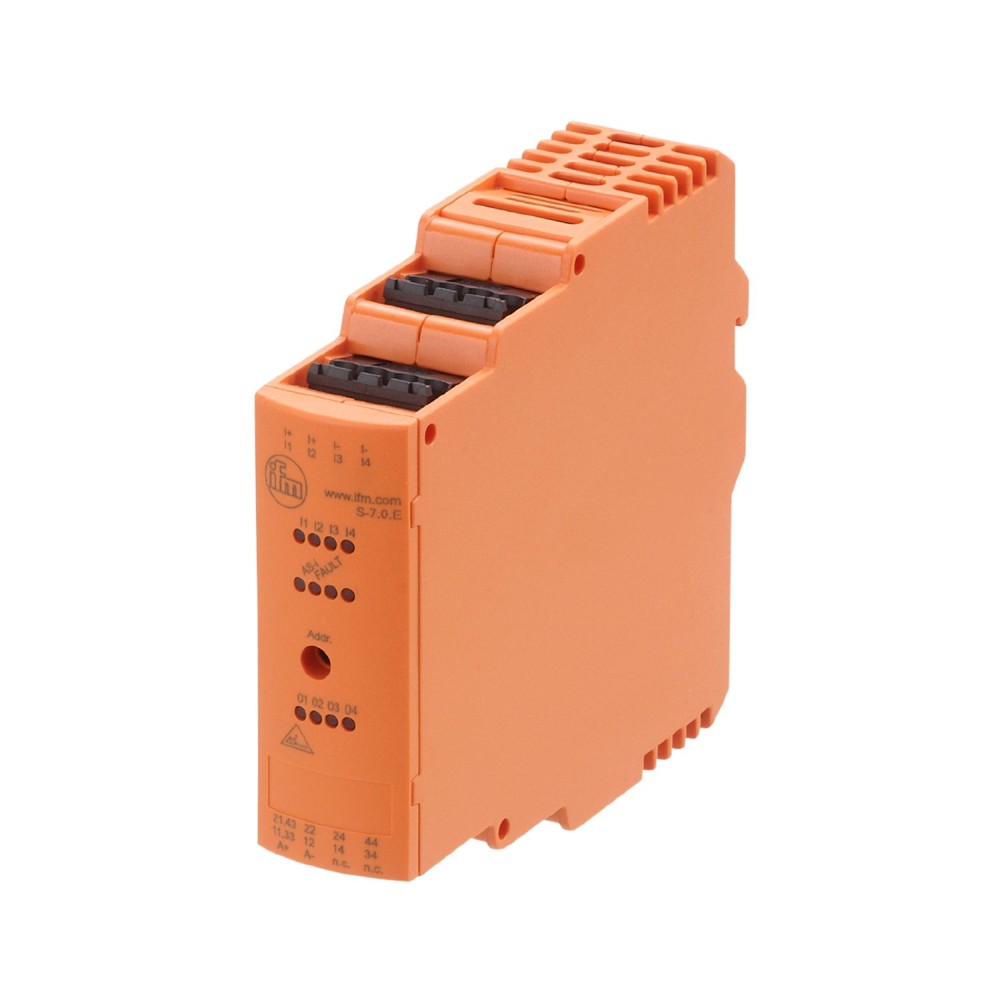

Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI 4DO R C AC3258

Код товара: 191035

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителяAC3258

АртикулAC3258

Код производителяSmartL25 4DI 4DO R C

Все характеристики

Характеристики Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI 4DO R C AC3258

Основные характеристики

MTTF[лет]	295
адресация ASi	адресация сокета
Артикул	AC3258
версия ASi	2.11, 3.0
Вес	214.7
Влажность воздуха	90, (без конденсации)
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Габариты	123.2 x 25.4 x 108 мм
Диапазон напряжения переменного тока[В]	10...240, (Выходы O1 + O3 и O2 + O4 должны быть запитаны парами одинаковым напряжением. 2 x 240 В переменного тока)
Диапазон напряжения постоянного тока[В]	24, (Выходы O1 + O3 и O2 + O4 должны быть запитаны парами одинаковым напряжением. 2 x 24 В постоянного тока)
Дизайн	корпус для монтажа на DIN-рейку
Замечания	Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	ИП 20
Защита от короткого замыкания	нет
Идентификационный код ASi[шестнадцатеричный]	0.E
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC)
Код производителя	SmartL25 4DI 4DO R C
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество релейных выходов: 4
Количество релейных выходов	4
Количество цифровых входов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки на выходах [А]	6, (омическое сопротивление)
Макс. токовая нагрузка на выход [мА]	6000, (омическое сопротивление)
Максимальное потребление тока от ASi[мА]	300
Мастерпрофиль ASi	M2, M3, M4
Материалы	пластики, PC-GF20
Назначение битов данных	бит данных D0D1D2D3inputI-1I-2I-3I-4OutputO-1O-2O-3O-4
Низкий входной ток [мА]	0...2
Отображать	светодиод состояния переключения, желтый I1...I4, O1...O4, светодиод работы, зеленый AS-i, светодиод ошибок, красный
Питание датчиков входов	AS-i

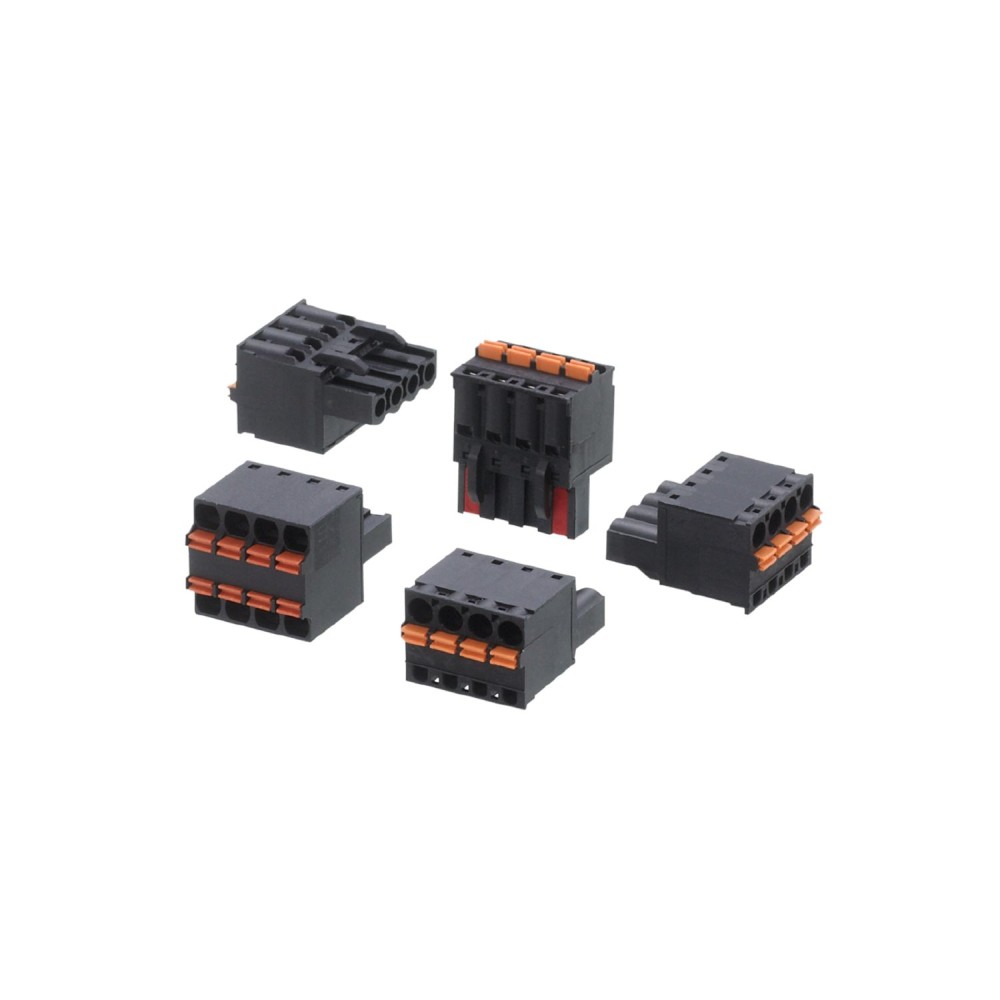

Поставляемые товары	зажимы для клеток
Примечание о температуре окружающей среды	снижение токовой нагрузки, указанное в инструкции по эксплуатации, следует учитывать при следующей температуре окружающей среды: &, gt, 55 °C
Профиль ASi	S-7.0.E
Рабочее напряжение[В]	26.5...31.6 DC
Расширенный режим адресации	нет
Связь	штыревые разъемы: 4 шт., Расстояние: 5,0 мм
Степень загрязнения	2
Степень защиты терминалов	ИП 20
Температура окружающей среды[°C]	-25...65
Температура хранения[°C]	-25...75
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 62026-2EN 61000-6-2EN 61000-6-3
