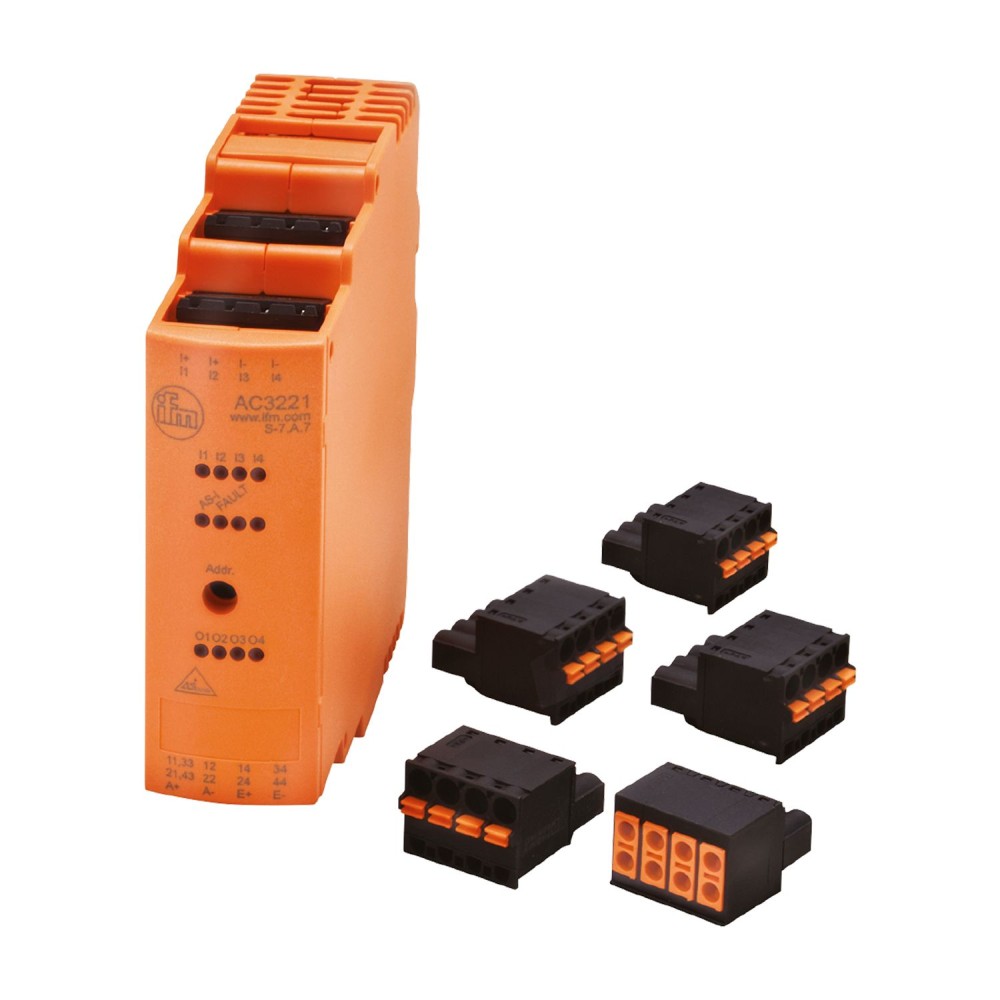

Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI AUX 4DO R C AC3221

Код товара: 191025

IFM Производитель

22 542 ₽

Быстрый заказ

Характеристики

Код производителяAC3221

АртикулAC3221

Код производителяSmartL25 4DI AUX 4DO R C

Все характеристики

Описание

Для использования в шкафах управления. Простое и быстрое подключение с помощью клеммных колодок. Особенно компактная конструкция. Двойные клеммы для сквозного подключения источника напряжения. Хорошо видимые мощные светодиоды для отображения работы, состояния переключения и функций.

Характеристики Модуль шкафа управления АS-интерфейса IFM SmartL25 4DI AUX 4DO R C AC3221

Основные характеристики

MTTF[лет]	248
адресация ASi	адресация сокета
Артикул	AC3221
версия ASi	3.0
Вес	203.35
Влажность воздуха	90, (без конденсации)
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Габариты	123.2 x 25.4 x 108 мм
Диапазон напряжения переменного тока[В]	10...240, (Выходы O1 + O3 и O2 + O4 должны быть запитаны парами одинаковым напряжением. 2 x 240 В переменного тока)
Диапазон напряжения постоянного тока[В]	24, (AUX, Выходы O1 + O3 и O2 + O4 должны быть запитаны парами одинаковым напряжением. 2 x 24 В постоянного тока)
Дизайн	Корпус для монтажа на DIN-рейку, только для работы с ведущими устройствами AS-i с профилем M4
Дополнительное напряжение питания[В]	20...30 DC, (AUX)
Защита	ИП 20
Защита от короткого замыкания	нет
Идентификационный код ASi[шестнадцатеричный]	A.7
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC AUX)
Код ASi ID1[шестнадцатеричный]	7, (исправлено)
Код производителя	SmartL25 4DI AUX 4DO R C
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество релейных выходов: 4
Количество релейных выходов	4
Количество цифровых входов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	1000
Макс. общий ток нагрузки на выходах [А]	6, (омическое сопротивление)
Макс. токовая нагрузка на выход [мА]	6000, (омическое сопротивление)
Максимальное потребление тока от ASi[мА]	30
Максимальное потребление тока от дополнительного источника питания [мА]	1100, (AUX)
Мастерпрофиль ASi	М4
Материалы	пластики, PC-GF20
Назначение битов данных	бит данных D0D1D2D3inputI-1I-2I-3I-4OutputO-1O-2O-3O-4
Низкий входной ток [мА]	0...2
Отображать	Светодиод состояния переключения, желтый, I1...I4, O1...O4, светодиод работы, зеленый, AS-i, светодиод ошибок AUX, красный
Питание датчиков входов	К
Поставляемые товары	зажимы для клеток
Примечание о температуре окружающей среды	снижение токовой нагрузки, указанное в инструкции по эксплуатации, следует учитывать при следующей температуре окружающей среды: &, gt, 55 °C
Примечания	Устройство должно питаться от изолированного источника., Этот источник напряжения должен иметь вторичный предохранитель, одобренный UL (см. прилагаемый лист)., В качестве альтернативы для питания AUX можно использовать источник питания класса 2.
Профиль ASi	S-7.A.7
Рабочее напряжение[В]	18...31.6 DC
Расширенный режим адресации	да
Связь	штыревые разъемы: 4 шт., Расстояние: 5,0 мм
сертификат ASi	124301
Степень загрязнения	2
Степень защиты терминалов	ИП 20
Температура окружающей среды[°C]	-25...65
Температура хранения[°C]	-25...75
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 62026-2EN 61000-6-2EN 61000-6-3
