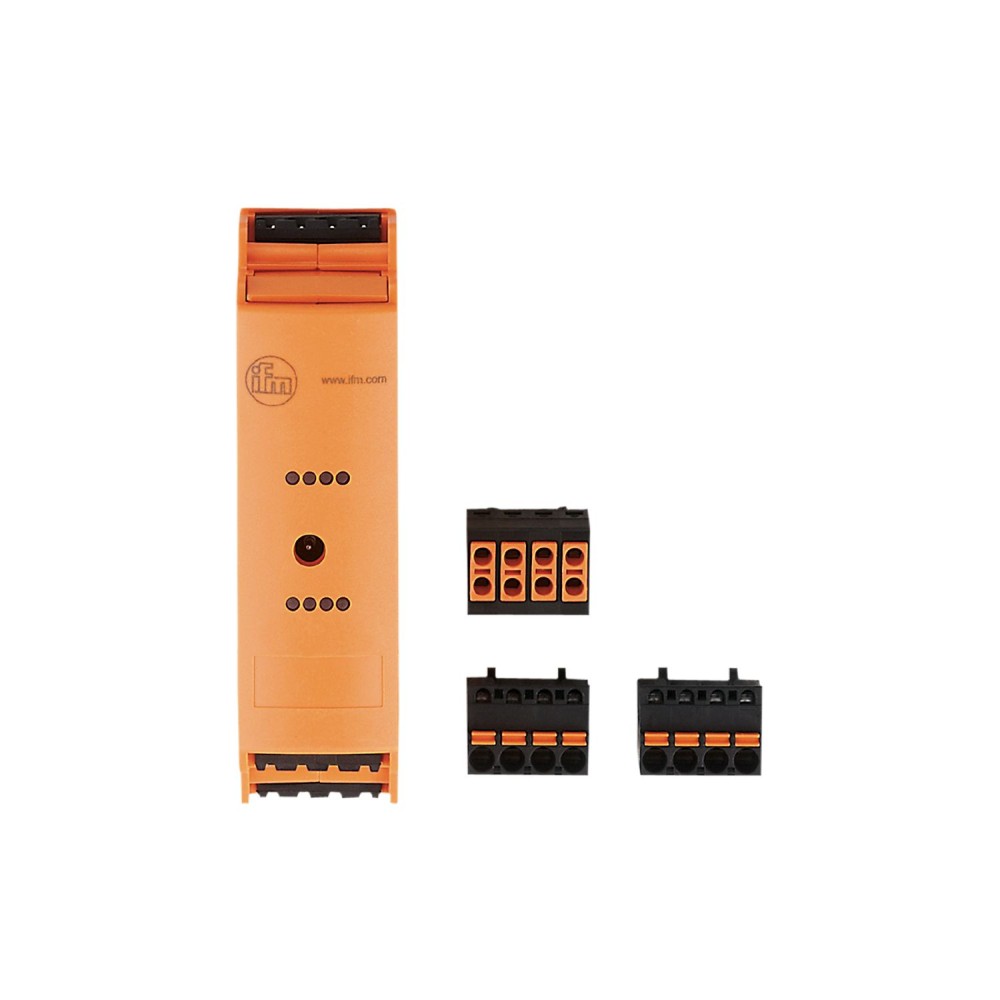

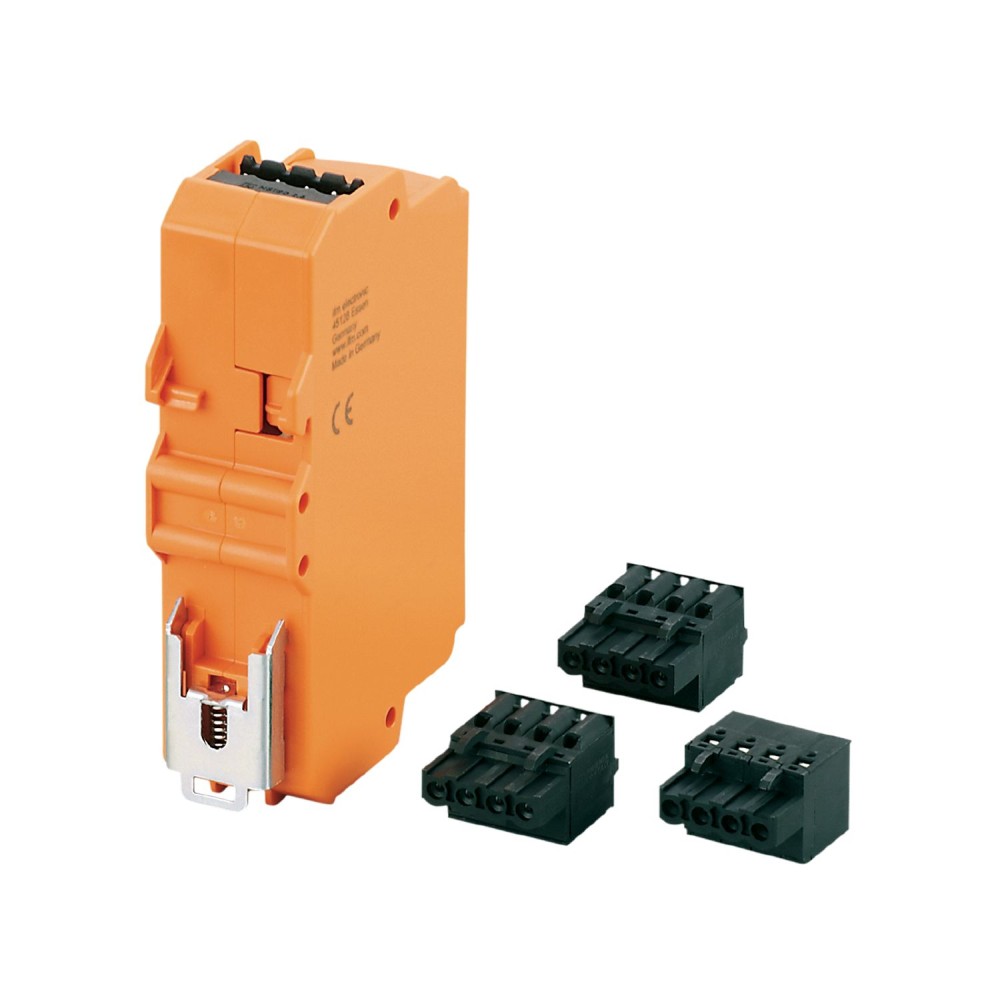

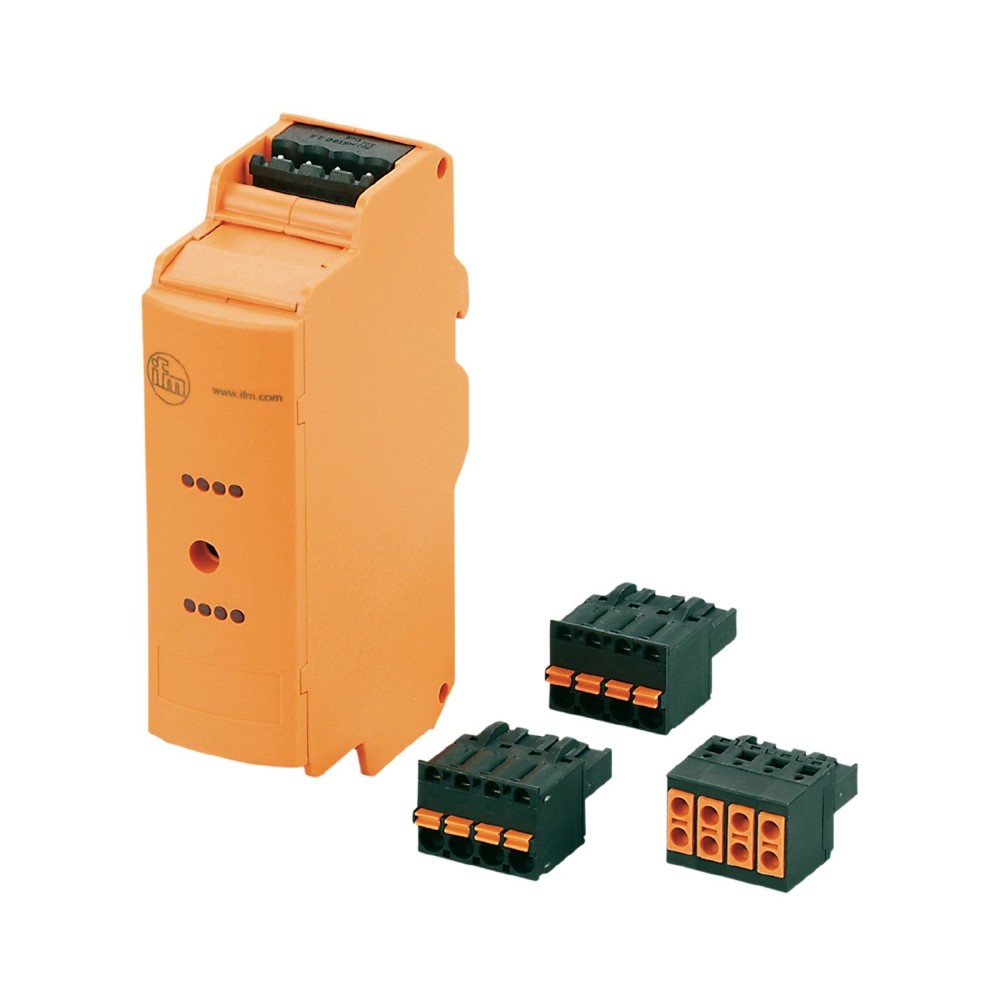

Модуль шкафа управления АS-интерфейса IFM SmartL25 4 DO T C AC3203

Код товара: 191017

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC3203

Код производителяSmartL25 4 DO T C

Все характеристики

Описание

Для использования в шкафах управления. Простое и быстрое подключение с помощью клеммных колодок. Особенно компактная конструкция. Двойные клеммы для сквозного подключения источника напряжения. Хорошо видимые мощные светодиоды для отображения работы, состояния переключения и функций.

Характеристики Модуль шкафа управления АS-интерфейса IFM SmartL25 4 DO T C AC3203

Основные характеристики

MTTF[лет]	348
адресация AS-i	адресация сокета
Артикул	AC3203
версия AS-i	2.11, 3.0
Вес[г]	114.8
Выходы питания привода	К
Диапазон напряжения постоянного тока[В]	20...30, (AUX)
Дизайн	корпус для монтажа на DIN-рейку
Дополнительное напряжение питания[В]	20...30 DC, (AUX)
Жилье	прямоугольный
Защита	ИП 20
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	0.E
Интегрированный сторожевой таймер	да
Код производителя	SmartL25 4 DO T C
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 4
Количество цифровых выходов	4
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	8
Макс. высота над уровнем моря[м]	2000
Макс. общий ток нагрузки на выходах [А]	4
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. потребление тока от AS-i[мА]	30
Макс. потребление тока от дополнительного источника питания [мА]	4000, (AUX)
Макс. токовая нагрузка на выход [мА]	1000, (категория использования DC-12: 700 мА, категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1))
Мастер-профиль AS-i	M2, M3, M4
Материалы	пластики, PC-GF20
Назначение битов данных	бит данныхD0D1D2D3OutputO-1O-2O-3O-4
Отображать	Светодиод состояния переключения, желтый, светодиод работы O1...O4, зеленый, светодиод ошибок AS-i, AUX, красный
Поставляемые товары	зажимы для клеток
Приложение	Установка в шкафы управления
Примечание о температуре окружающей среды	снижение токовой нагрузки, указанное в инструкции по эксплуатации, следует учитывать при следующей температуре окружающей среды: &, gt, 45 °C
Примечания	Устройство должно питаться от изолированного источника., Этот источник напряжения должен иметь вторичный предохранитель, одобренный UL (см. прилагаемый лист)., В качестве альтернативы для питания AUX можно использовать источник питания класса 2.
Профиль AS-i	S-8.0.E
Рабочее напряжение[В]	18...31.6 DC
Размеры[мм]	129.3 x 25.4 x 59.3
Расширенный режим адресации	нет
Связь	штыревые разъемы: 4 шт., Расстояние: 5,0 мм
сертификат AS-i	124403
Степень загрязнения	2
Степень защиты терминалов	ИП 20
Схема	ПНП
Температура окружающей среды[°C]	-25...65
Температура хранения[°C]	-25...75
Тип крепления	монтаж на DIN-рейку, (TH35 (EN 60715))
Электрически разделенные	да
ЭМС	EN 62026-2EN 61000-6-2EN 61000-6-3
