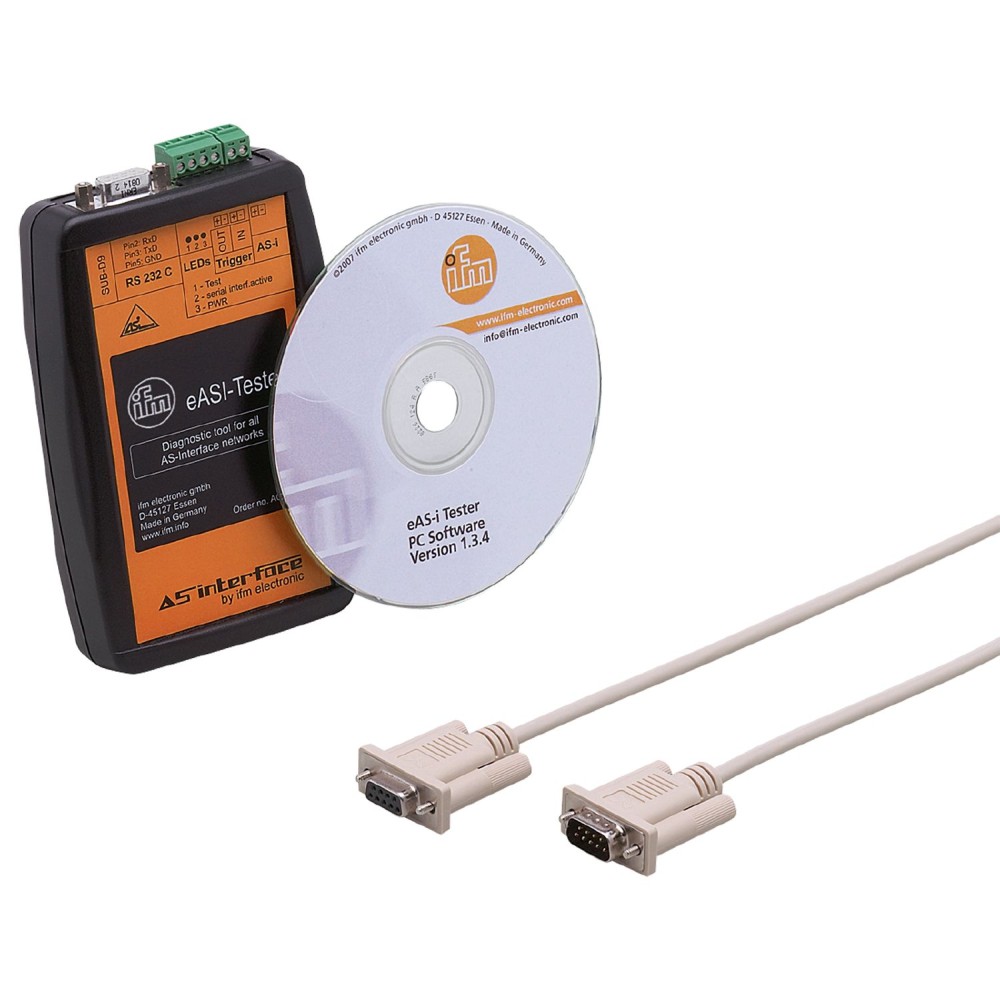

Инструмент диагностики и анализа АS-интерфейса IFM eAS-i Tester AC1145

Инструмент диагностики и анализа AS-интерфейса IFM eAS-i Tester AC1145

Инструмент IFM eAS-i Tester AC1145 предназначен для локальной диагностики, анализа состояния и поиска неисправностей в сетях AS-Interface. Устройство обеспечивает полный контроль над ведомыми устройствами и коммуникацией, что критически важно при вводе в эксплуатацию и обслуживании промышленных систем автоматизации.

Ключевые технические параметры

1. Комплексная функциональность для сети AS-i:
Инструмент поддерживает адресацию и программирование до 62 ведомых устройств, а также индикацию их состояния на шине.
Это обеспечивает возможность быстрого ввода в эксплуатацию, считывания, и при необходимости, записи данных и параметров ведомых устройств, что является основной задачей при пусконаладочных работах.

2. Расширенная диагностика и создание отчетов:
Модель AC1145 выполняет локальную диагностику сети AS-i, включая мониторинг пониженного напряжения, и позволяет создавать тестовые сообщения для сети.
Контроль падения напряжения (Undervoltage monitoring) позволяет выявлять проблемы с питанием, а функция создания отчетов обеспечивает документирование состояния сети через подключение к ПК.

3. Емкость памяти телеграмм и интерфейсы:
Устройство оснащено памятью на 256000 AS-i телеграмм и интерфейсом RS-232 для связи с персональным компьютером.
Большой объем памяти критичен для записи коммуникационных ошибок и событий с целью последующего детального анализа, а RS-232 с прилагаемым ПО на CD обеспечивает удобную, пользовательскую диагностику и оценку данных на ПК.

4. Совместимость со стандартом:
Тестер классифицирован для работы с версией AS-i 2. 1.
Это гарантирует совместимость с широким спектром компонентов AS-i, используемых в промышленных установках.

Основные преимущества

• Глубокий анализ коммуникации:Возможность сохранять и анализировать до 256000 телеграмм позволяет эффективно диагностировать трудноуловимые и периодически возникающие ошибки связи в сети.
• Удобство настройки и обслуживания:Инструмент обеспечивает чтение, запись параметров и адресацию ведомых устройств (до 62), что упрощает процесс пусконаладки и замены компонентов.
• Профессиональное документирование:Наличие интерфейса RS-232 и программного обеспечения позволяет проводить оценку данных и формировать тестовые отчеты, что необходимо для сдачи объекта или документирования состояния сети.

Сводные характеристики

Производитель:IFM
Артикул:AC1145 (eAS-i Tester)
Назначение:Диагностика и анализ AS-i сети, адресация и программирование ведомых устройств
AS-i версия:2. 1
Контроль напряжения:Да (мониторинг пониженного напряжения)
Интерфейсы:AS-i, RS-232 (для ПК), Триггерный вход (24 В), Триггерный выход (TTL)
Температура эксплуатации:0... 55 °C
Габариты (Д x Ш x В):138 x 91 x 29 мм
