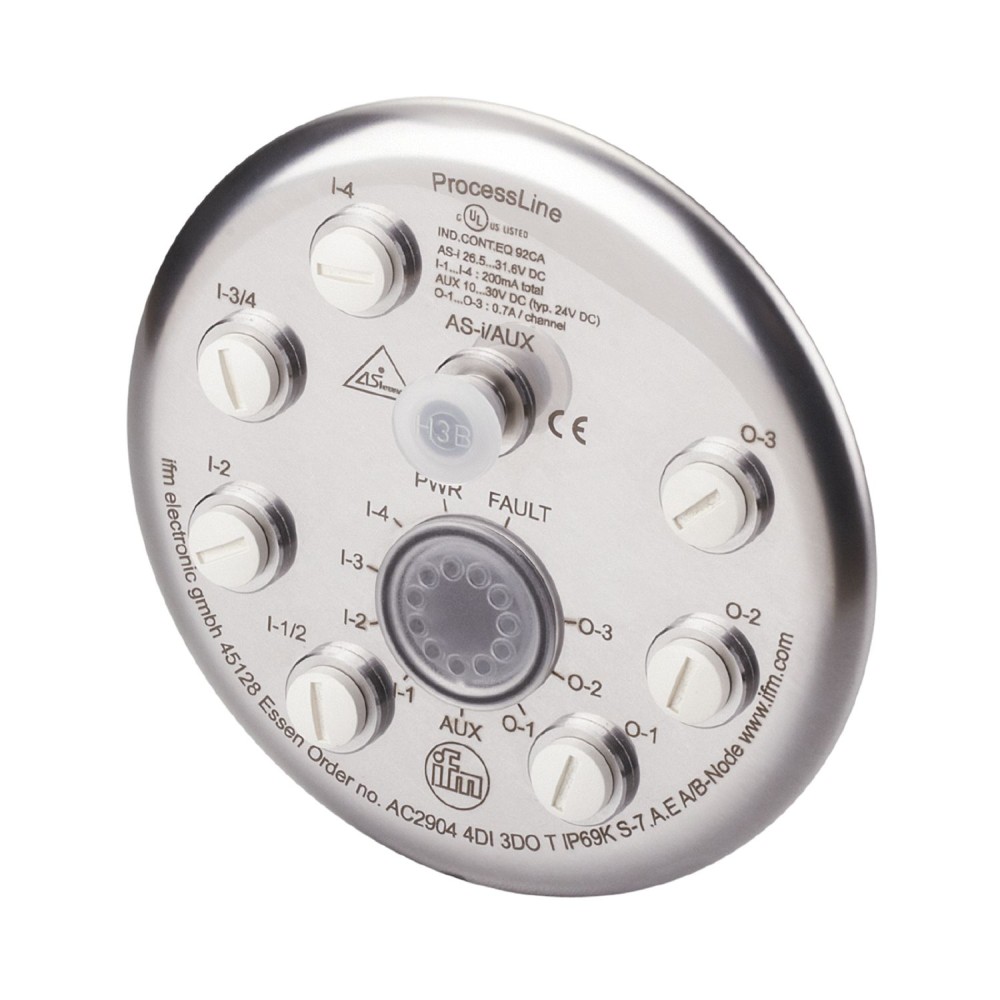

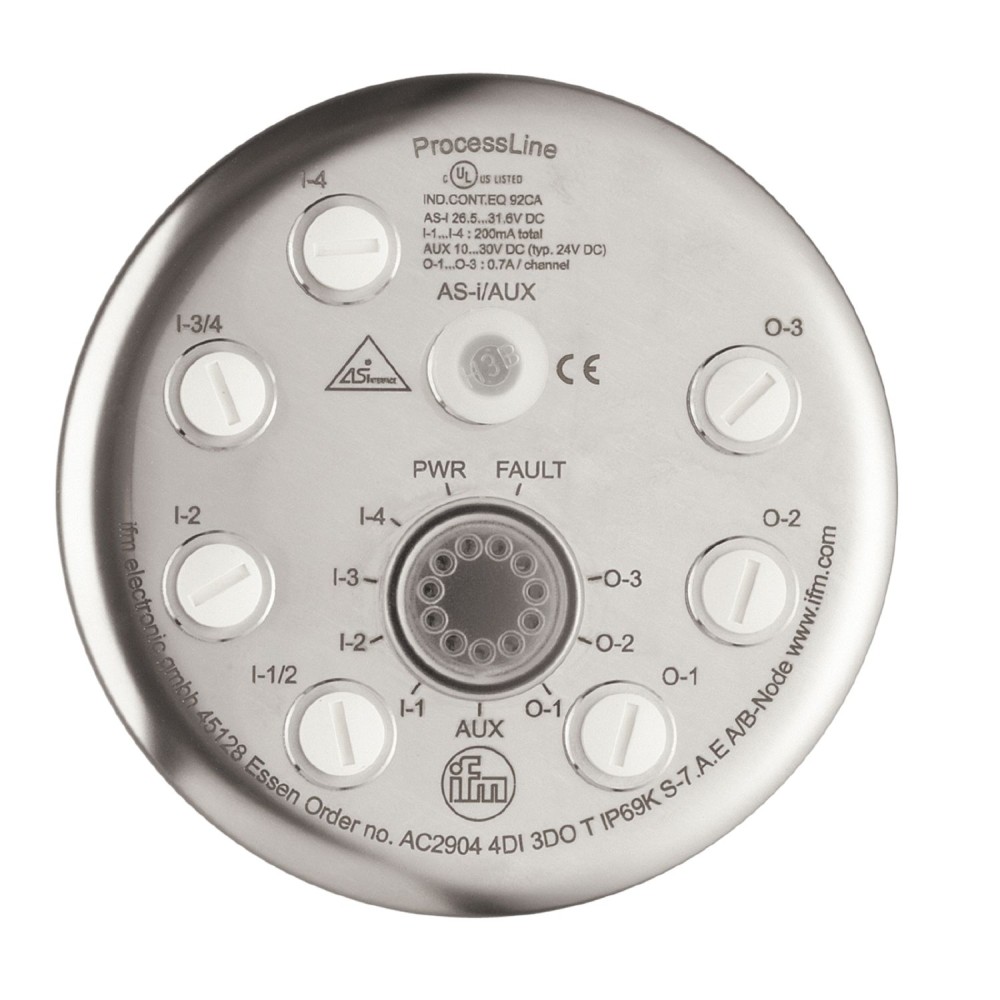

Модуль AS-Interface ProcessLine IFM ProcessLine 4DI 3DOT IP69K AC2904

Код товара: 190999

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2904

Код производителяProcessLine 4DI 3DOT IP69K

Все характеристики

Описание

Специально для использования во влажных зонах предприятий пищевой и перерабатывающей промышленности. Гигиеничная конструкция без углов и кромок. Устойчив к мойке под высоким давлением с использованием агрессивных чистящих средств. Хорошо видимые мощные светодиоды для индикации работы, состояния переключения и ошибок. Питание AS-i и 24 В через общий разъем M12.

Характеристики Модуль AS-Interface ProcessLine IFM ProcessLine 4DI 3DOT IP69K AC2904

Основные характеристики

MTTF[лет]	160
Аксессуары (опционально)	Динамометрический ключ:, E70390Защитный колпачок: M12, E70297Разветвитель для плоского кабеля:, E70354
Артикул	AC2904
версия AS-i	2.1
Вес[г]	632
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Диапазон напряжения постоянного тока[В]	20...30, (AUX)
Дополнительное напряжение питания[В]	20...30 DC, (AUX)
Жилье	цилиндрический
Замечания	Входы и выходы должны быть электрически изолированы. Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I-1/2, I-2, I-3/4, I-4. Соединения электрически подключаются с помощью кабеля AS-i. Круглый кабель, подключенный к AS-i/AUX, не должен быть длиннее 2 м.
Защита	IP 68, IP 69К
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30
Код производителя	ProcessLine 4DI 3DOT IP69K
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 3
Количество цифровых входов	4
Количество цифровых выходов	3
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки на выходах [А]	2.1
Макс. относительная влажность воздуха[%]	90, (линейно уменьшаясь до 50 % (40 °C) без конденсации)
Макс. потребление тока от AS-i[мА]	240
Макс. потребление тока от дополнительного источника питания [мА]	2100, (AUX)
Макс. токовая нагрузка на выход [мА]	700, (категория применения DC-13 (управление электромагнитами): 20 Вт (МЭК 60947-5-1))
Мастер-профиль AS-i	M2, M3, M4
Материалы	Резьбовая втулка: нержавеющая сталь (316L/1.4404), Светодиодное окно: ПК, Уплотнительное кольцо: EPDM, Защитный колпачок: PP
Модульное подключение	M12
Назначение битов данных	data bitD0D1D2D3input1234socketI-1/2I-1/2 / I-2I-3/4I-3/4 / I-4pin42 442 4Output123-socketO-1O-2O-3-pin444-
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Приложение	гигиенические и влажные зоны в пищевой промышленности
Профиль AS-i	S-7.A.E
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	Ø 137.3 / L = 80
Расширенный режим адресации	да
Связь	Разъём: М12, кодировка: А, Момент затяжки: 1,2...1,4 Нм
сертификат AS-i	101107
Степень загрязнения	2
Схема	ПНП
Температура окружающей среды[°C]	-5...70
Тип крепления	монтажное основание
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 62026-2EN 61000-6-2
