Модуль печатной платы АS-интерфейса IFM PCB 4DI 3DO T C A/B AC2753

Модуль печатной платы AS-интерфейса IFM AC2753

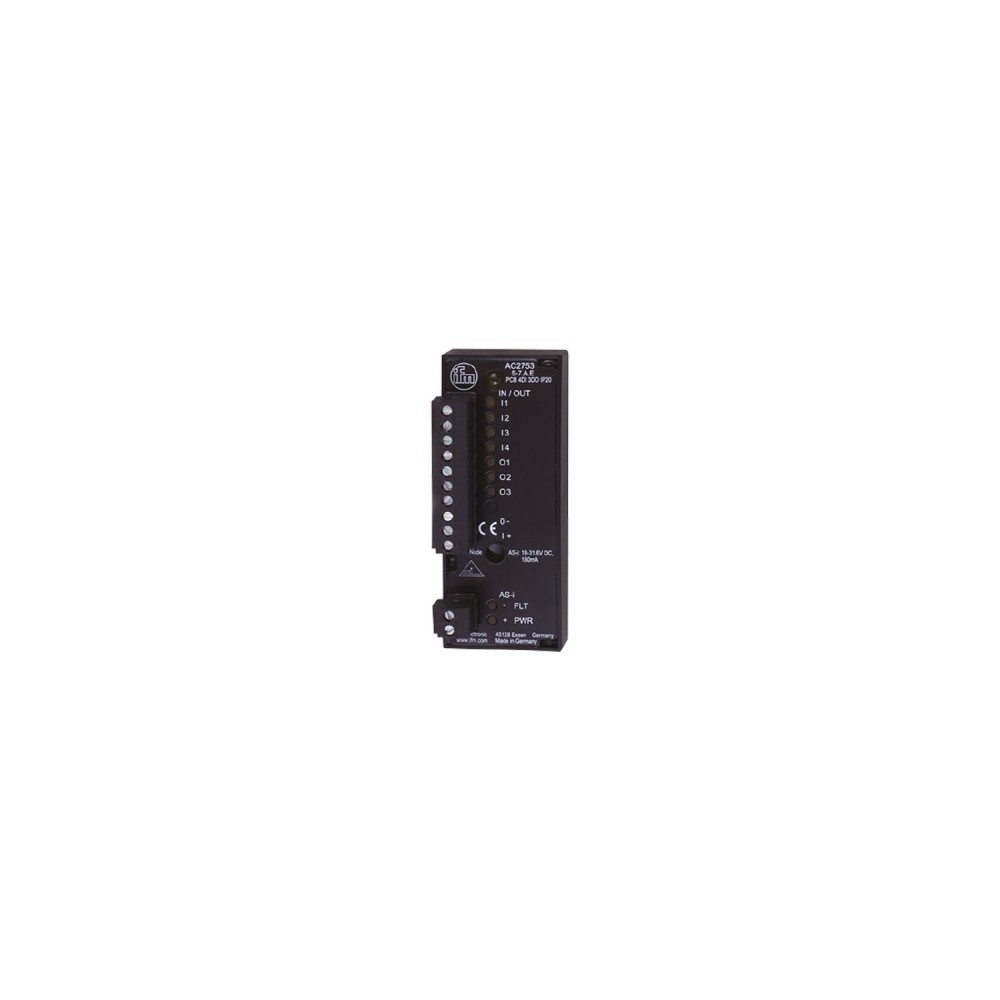

Модуль печатной платы IFM AC2753 (PCB 4DI 3DO T C A/B) предназначен для интеграции механических переключателей и других устройств в сети AS-интерфейса. Устройство разработано для установки в ограниченных пространствах, таких как небольшие корпуса, шкафы управления и панели оператора. Подключение осуществляется посредством винтовых клемм.

Ключевые характеристики

• Конфигурация входов/выходов:Модуль оснащен четырьмя цифровыми входами и тремя цифровыми выходами. Это позволяет подключать четыре датчика и управлять тремя исполнительными устройствами, обеспечивая гибкость в автоматизации производственных процессов.
• Стандарт AS-i:Поддерживает версию AS-i 3. 0 и соответствует профилю S-7. A. E с расширенным режимом адресации. Это гарантирует совместимость с современными AS-i сетями и позволяет использовать расширенные возможности адресации для увеличения количества подключаемых устройств и эффективного обмена данными.
• Компактные габариты:Размеры модуля составляют 31. 1 x 76. 6 x 12 мм. Такой компактный форм-фактор позволяет устанавливать модуль в условиях ограниченного пространства, способствуя экономии места и интеграции в существующие системы.
• Электрические параметры:Рабочее напряжение модуля находится в диапазоне 18... 31. 6 В DC. Максимальный ток нагрузки на каждый выход составляет 100 мА. Максимальное потребление тока от AS-i линии составляет 180 мА. Эти параметры определяют требования к источнику питания и максимальную нагрузочную способность выходов, что критично для выбора совместимых датчиков и исполнительных механизмов, а также для расчета общего энергопотребления AS-i сегмента.
• Функция сторожевого таймера:Встроенный сторожевой таймер (Watchdog) повышает надежность системы. Он автоматически отключает выходы при отсутствии связи по линии AS-i, предотвращая некорректную работу исполнительных устройств в случае сбоев коммуникации.

Преимущества

• Гибкость интеграции:Компактный форм-фактор и простое подключение посредством винтовых клемм обеспечивают удобство установки и интеграции в различные системы и ограниченные пространства.
• Надежность эксплуатации:Интегрированный сторожевой таймер и защита цифровых входов от короткого замыкания повышают стабильность и безопасность работы автоматизированных систем.
• Современный стандарт:Поддержка AS-i версии 3. 0 и расширенного режима адресации обеспечивает актуальность модуля и его совместимость с современными промышленными сетями AS-интерфейса.
