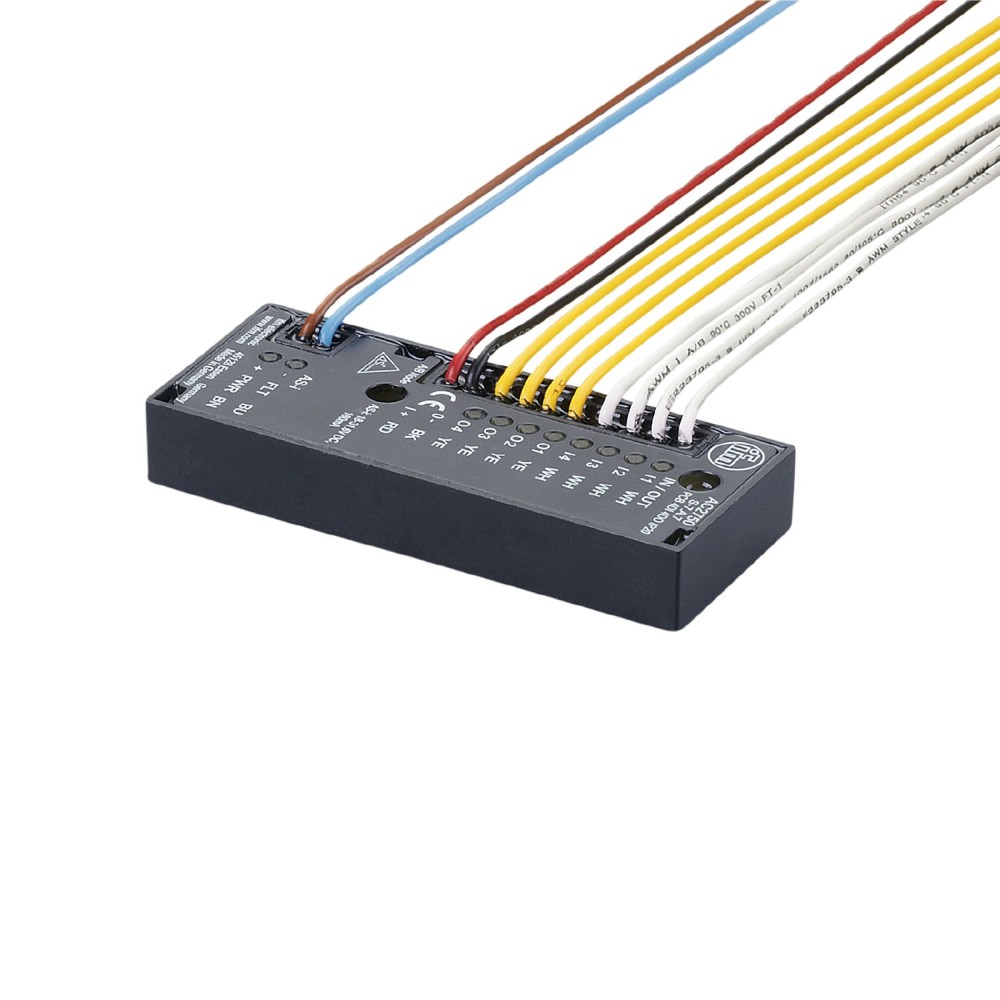

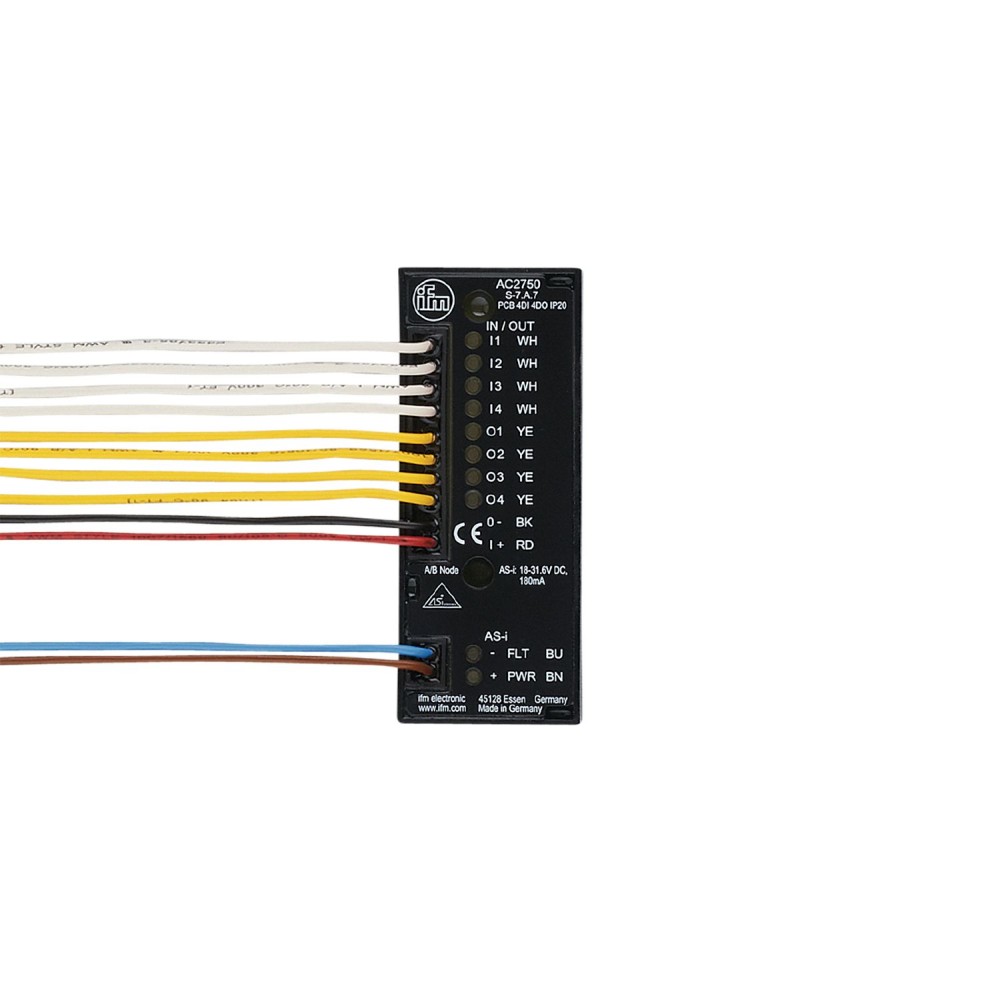

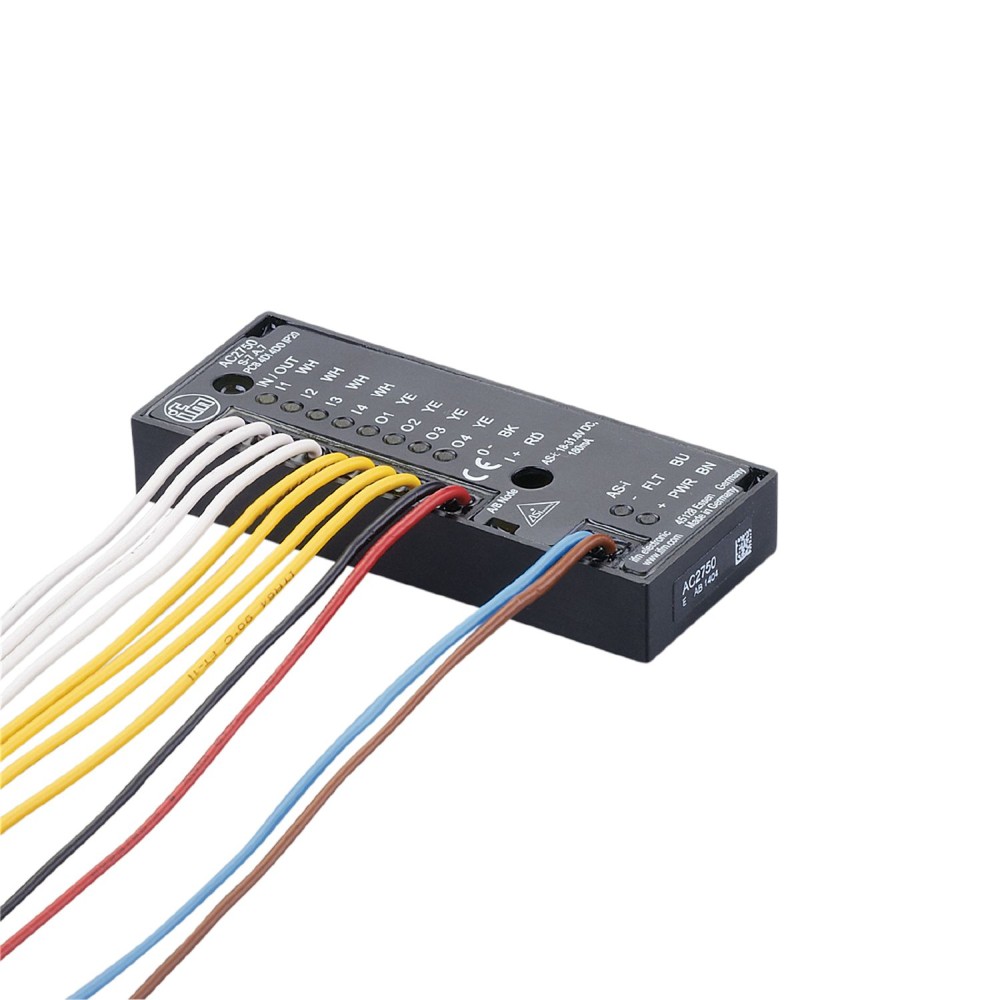

Модуль печатной платы АS-интерфейса IFM PCB 4DI 4DO T W A/B AC2750

Код товара: 190994

IFM Производитель

17 316 ₽

Быстрый заказ

Характеристики

Код производителяAC2750

АртикулAC2750

Код производителяPCB 4DI 4DO T W A/B

Все характеристики

Описание

Для установки в небольших корпусах, шкафах управления и панелях оператора. Простое и быстрое подключение с помощью жил провода. Особо компактная конструкция. Для интеграции механических переключателей в сети AS-i. Подключение AS-i для четырех устройств управления и сигнализации.

Характеристики Модуль печатной платы АS-интерфейса IFM PCB 4DI 4DO T W A/B AC2750

Основные характеристики

Артикул	AC2750
версия ASi	3.0
Вес	75.5
Входная цепь цифровых входов	ПНП
Входной ток	6...10 мА
Высокий уровень переключения [В]	>, 11
Выходы питания привода	AS-i
Габариты	76.3 x 31.1 x 12
Диапазон напряжения постоянного тока[В]	18...30, (DC)
Дизайн	только для работы с мастерами AS-i с профилем M4
Замечания	Функция сторожевого таймера отключает выходы при отсутствии связи по линии AS-i. Устанавливайте устройство таким образом, чтобы к открытым частям нельзя было прикасаться. Устанавливайте в корпусе для накладного монтажа размером 68 x 136 x 53 мм (ДxШxВ), например, Schneider Electric Harmony, XALD03, XALD04. Не подключайте ни одну из следующих точек к внешнему потенциалу: 0-, I+, I1, I2, I3, I4. Соединения электрически подключаются с помощью кабеля AS-i. Может использоваться на высоте до 2000 метров над уровнем моря.
Защита	ИП 20
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	A.7
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC)
Класс защиты	III
Код производителя	PCB 4DI 4DO T W A/B
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. общий номинальный ток входов [мА]	150
Макс. общий ток нагрузки [А]	0,15, (общий ток для всех входов и выходов, питаемых от AS-i: 150 мА)
Макс. общий ток нагрузки на выходах [А]	0.15
Макс. токовая нагрузка на выход [мА]	100, (категория применения DC-13 (управление электромагнитами): 2,5 Вт (МЭК 60947-5-1))
Максимальное потребление тока от ASi[мА]	180, (без датчиков: &, lt, 30 мА, активные входы и выходы: &, lt, 180 мА)
Мастерпрофиль ASi	М4
Материалы	корпус: ПК герметизированный
Низкий входной ток [мА]	0...2
Отображать	светодиод работы, зеленый светодиод ошибок, красный светодиод функции, желтый
Питание датчиков входов	AS-i
Профиль ASi	S-7.A.7
Рабочее напряжение[В]	18...31.6 DC
Расширенный режим адресации	да
сертификат ASi	102301
Схема	ПНП
Температура окружающей среды[°C]	-25...55
Тип крепления	установка в корпус для поверхностного монтажа
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
Электрическое проектирование	ПНП
ЭМС	EN 50295
