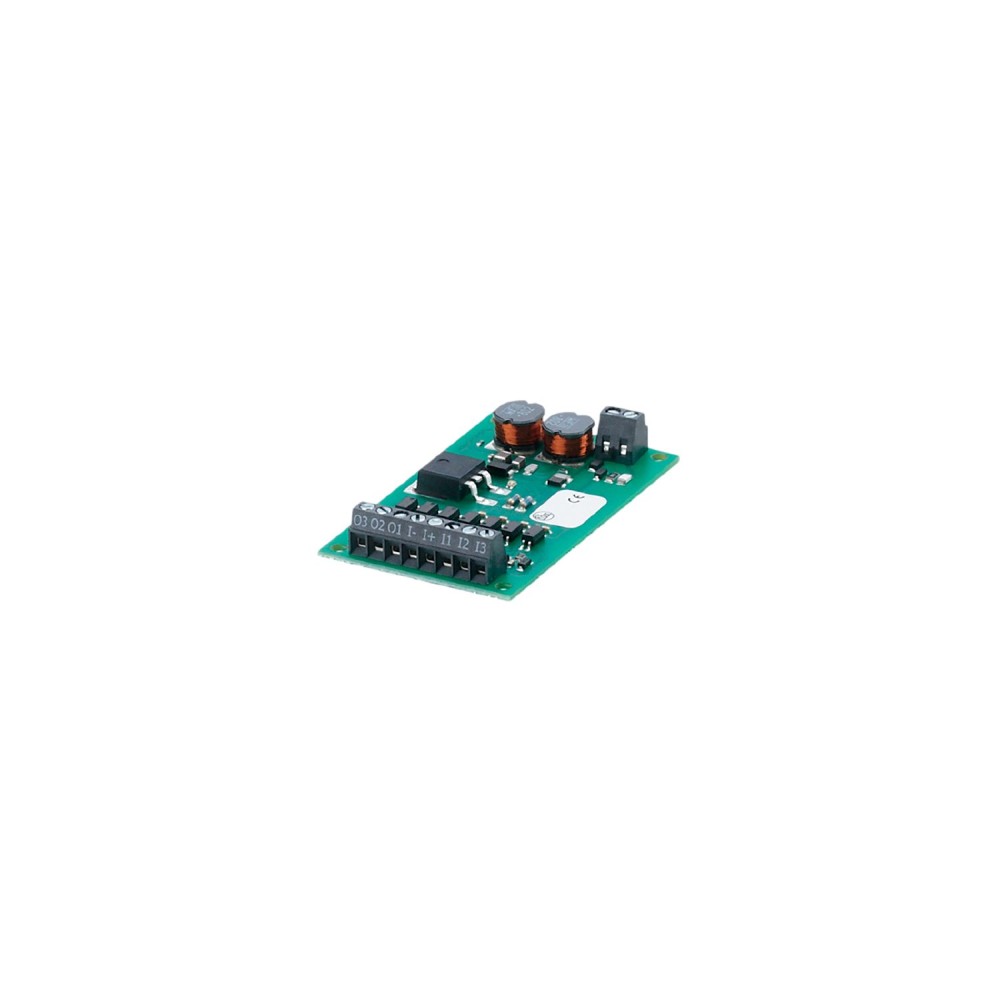

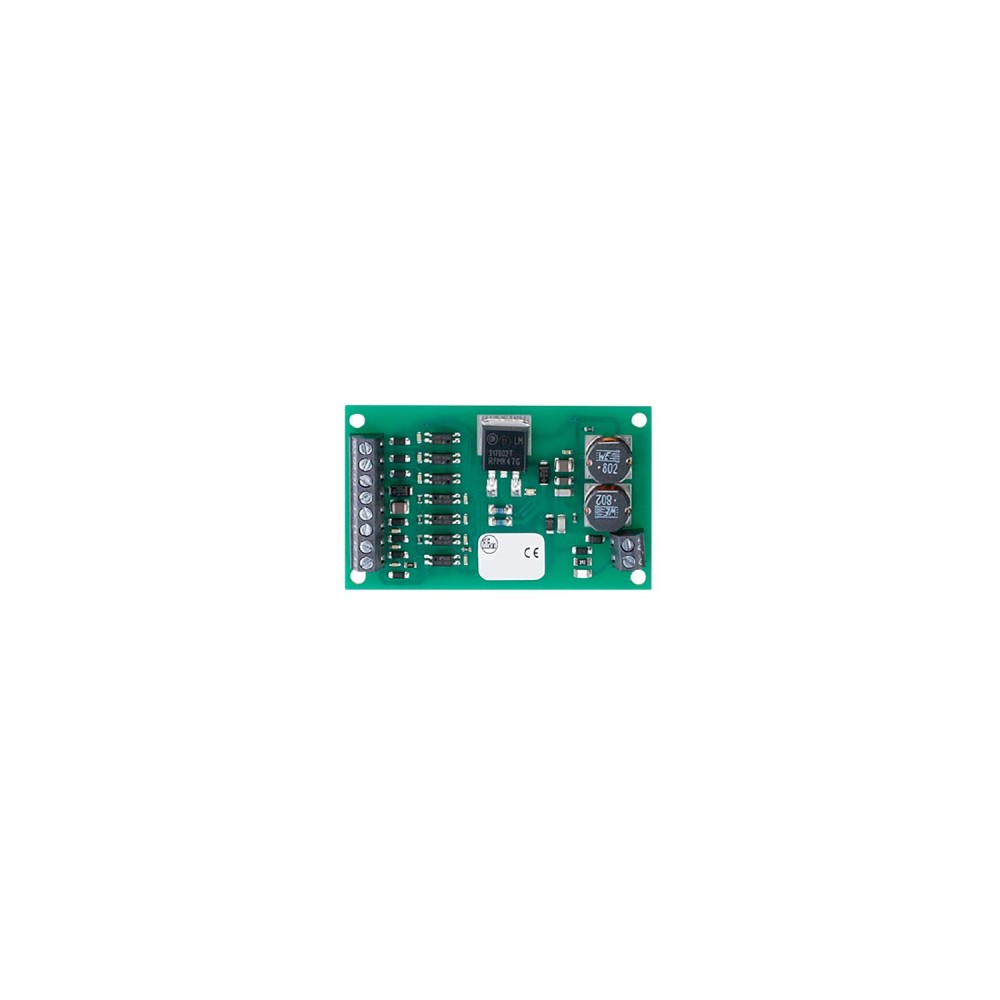

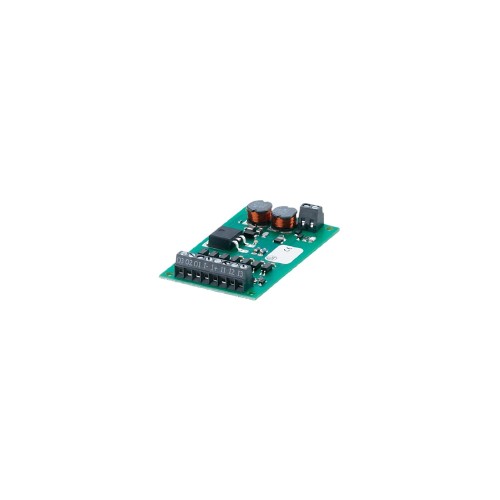

Модуль печатной платы АS-интерфейса IFM PCB 3DI 3DO T IP00 AC2731

Код товара: 190992

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2731

Код производителяPCB 3DI 3DO T IP00

Все характеристики

Описание

Для установки в небольших корпусах, шкафах управления и панелях оператора. Простое и быстрое подключение с помощью винтовых клемм. Особо компактная конструкция. Для интеграции механических переключателей в сети AS-i. Подключение AS-i для трех устройств управления и сигнализации.

Характеристики Модуль печатной платы АS-интерфейса IFM PCB 3DI 3DO T IP00 AC2731

Основные характеристики

Артикул	AC2731
версия AS-i	2.1
Вес[г]	30.5
Входная цепь цифровых входов	ПНП
Выходы питания привода	AS-i
Диапазон напряжения постоянного тока[В]	18...30, (DC)
Жилье	прямоугольный
Замечания	Модуль AS-i представляет собой печатное решение для ведомого устройства AS-i, питание осуществляется через функцию сторожевого таймера AS-iA, которая отключает выходы при отсутствии связи на линии AS-i.
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	20...30, (DC)
Код производителя	PCB 3DI 3DO T IP00
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 3, Количество цифровых выходов: 3
Количество цифровых входов	3
Количество цифровых выходов	3
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	7
Макс. общий ток нагрузки [А]	0,18, (общий ток для всех входов и выходов, питаемых от AS-i: 180 мА)
Макс. токовая нагрузка на выход [мА]	180, (обратите внимание на текущую нагрузку для всех входов и выходов)
Мастер-профиль AS-i	M2, M3, M4
Назначение битов данных	бит данныхD0D1D2D3входI-1I-2I-3-выходO-1O-2O-3-
Отображать	светодиод работы, зеленый светодиод сбоя, красный
Питание датчиков входов	AS-i
Потребляемый ток [мА]	<, 200
Приложение	Для интеграции механических коммутаторов в сети AS-i
Профиль AS-i	S-7.A.E
Рабочее напряжение[В]	26.5...31.6 DC
Расширенный режим адресации	да
Температура окружающей среды[°C]	-25...70
Цифровые входы защищены от коротких замыканий	да
Электрическое проектирование	ПНП
ЭМС	EN 50295
