Модуль печатной платы АS-интерфейса IFM CabinetModule 4DI 4DO T W AC2709

Код товара: 190988

IFM Производитель

21 888 ₽

Быстрый заказ

Характеристики

Код производителяAC2709

АртикулAC2709

Код производителяCabinetModule 4DI 4DO T W

Все характеристики

Описание

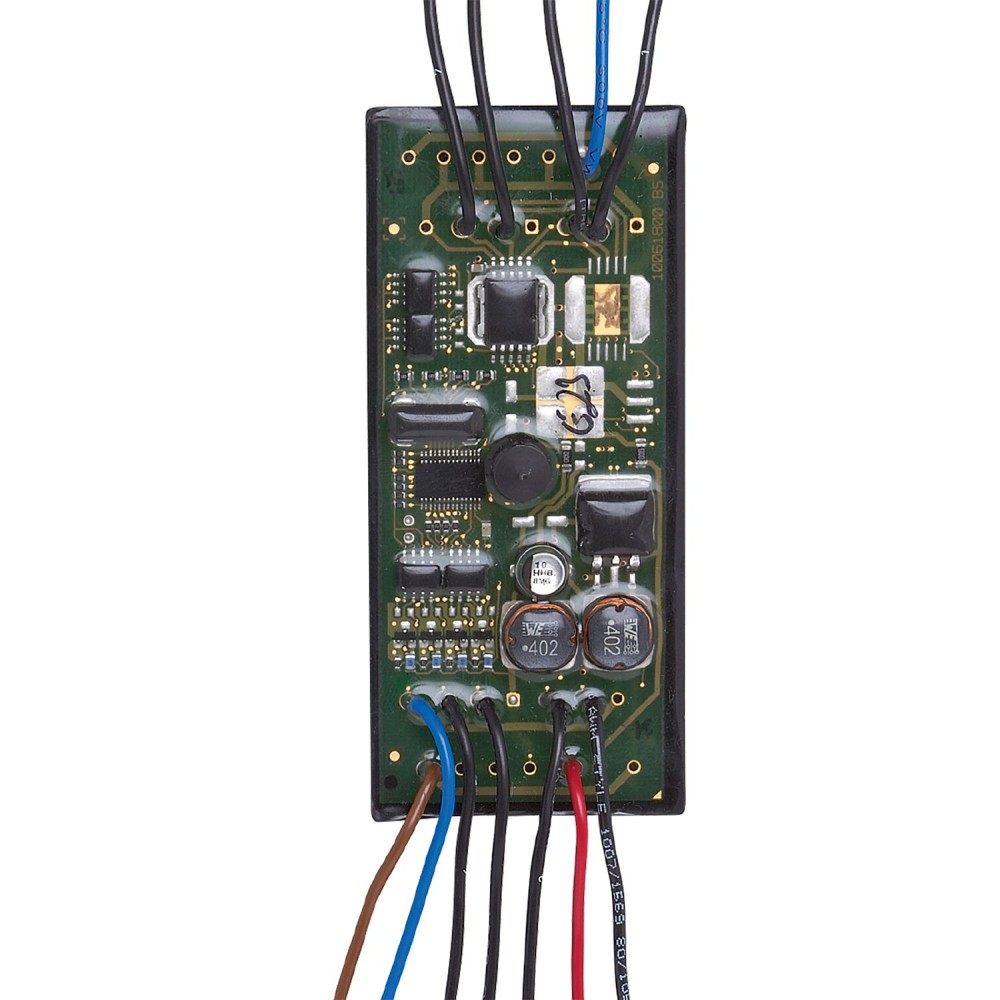

Модуль печатной платы AS-интерфейса IFM CabinetModule 4DI 4DO T W AC2709

Модуль печатной платы IFM CabinetModule 4DI 4DO T W AC2709 предназначен для интеграции в системы AS-интерфейса, обеспечивая подключение цифровых устройств ввода/вывода. Устройство разработано для установки в небольших корпусах, шкафах управления и панелях оператора, способствуя эффективному использованию пространства.

Ключевые характеристики

Количество цифровых входов и выходов:Модуль оснащен четырьмя цифровыми входами и четырьмя цифровыми выходами. Это позволяет подключать до четырех устройств управления и сигнализации к сети AS-i.
Совместимость с AS-i:Поддерживает версию AS-i 2. 1 и профиль S-7. 0. F. Данная конфигурация обеспечивает совместимость с большинством AS-i мастеров и гарантирует стабильную работу в промышленных сетях автоматизации.
Электрическое проектирование:Входные цепи цифровых входов и выходы выполнены по схеме ПНП (PNP). Это определяет тип подключаемых датчиков и исполнительных устройств, обеспечивая стандартизированное взаимодействие в системах автоматизации.
Тип крепления и назначение:Модуль разработан для установки в корпуса Moeller RMQ-Titan серий I3M, I4M, I6M. Его компактная конструкция ориентирована на интеграцию в операторские панели и другие устройства с ограниченным внутренним пространством.
Степень защиты:Соответствует степени защиты IP20. Это указывает на пригодность модуля для установки внутри закрытых электротехнических шкафов и корпусов, где обеспечивается защита от прямого контакта и попадания крупных посторонних предметов.

Преимущества

Эффективное использование пространства:Благодаря особо компактной конструкции и возможности интеграции в стандартные корпуса, модуль позволяет экономить место в шкафах управления и операторских панелях.
Гибкость подключения:Наличие 4 цифровых входов и 4 цифровых выходов обеспечивает достаточную емкость для подключения различных механических переключателей и сигнальных устройств в сети AS-i.
Надежность в AS-i сетях:Поддержка AS-i версии 2. 1 и профиля S-7. 0. F гарантирует надежную и совместимую работу в распределенных системах автоматизации.

Характеристики Модуль печатной платы АS-интерфейса IFM CabinetModule 4DI 4DO T W AC2709

Основные характеристики

MTTF[лет]	322
Артикул	AC2709
версия ASi	2.1
Вес	115 г
Входная цепь цифровых входов	ПНП
Входной ток	>, 3 мА
Высокий уровень переключения [В]	>, 10
Выходы питания привода	AS-i
Замечания	Печатную плату также можно интегрировать в корпус RMQ22. Не подключайте ни одну из следующих точек к внешнему потенциалу: O-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i. Устанавливайте устройство так, чтобы нельзя было прикасаться к открытым частям.
Защита	ИП 20
Защита от короткого замыкания	да
Идентификационный код ASi[шестнадцатеричный]	0.F
Источник питания[В]	15...30, (DC)
Код производителя	CabinetModule 4DI 4DO T W
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. общий номинальный ток входов [мА]	200
Макс. общий ток нагрузки [А]	0,2, (общий ток для всех входов и выходов, питаемых от AS-i: 200 мА)
Макс. токовая нагрузка на выход [мА]	50
Максимальное потребление тока от ASi[мА]	250
Мастерпрофиль ASi	M2, M3, M4
Низкий входной ток [мА]	<, 1.5
Отображать	рабочий светодиод, зеленый
Питание датчиков входов	AS-i
Профиль ASi	S-7.0.F
Рабочее напряжение[В]	26.5...31.6 DC
Расширенный режим адресации	нет
Связь	Кабель: 0,2 м
Схема	ПНП
Температура окружающей среды[°C]	-25...60
Тип крепления	для корпуса Moeller RMQ-Titan: I3M, I4M, I6M
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
Электрическое проектирование	ПНП
ЭМС	EN 50295
