Модуль AS-Interface ClassicLine IFM ClassicL90 4AI(Pt100) M12 IP67 AC2520

Модуль AS-Interface IFM ClassicL90 4AI(Pt100) M12 IP67 AC2520

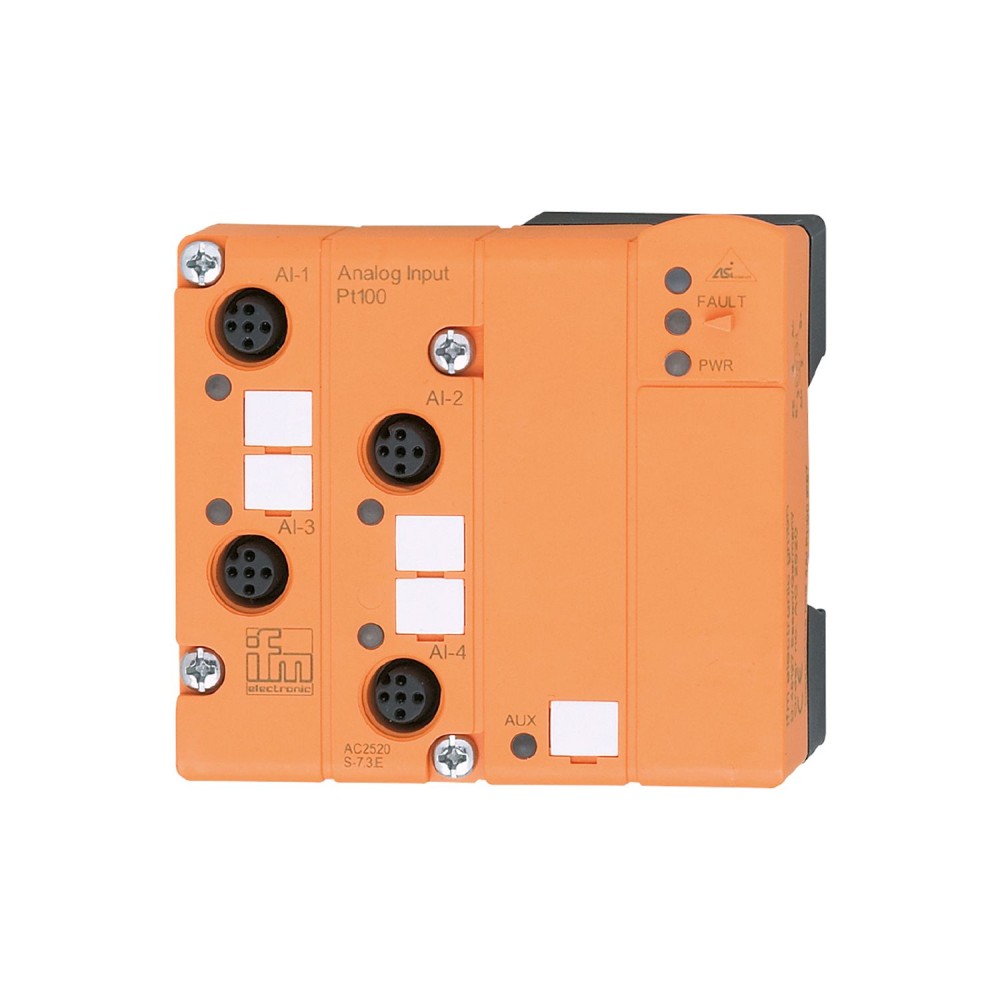

Модуль IFM ClassicL90 4AI(Pt100) M12 IP67 (артикул AC2520) представляет собой активный модуль AS-Interface ClassicLine, предназначенный для сбора данных с температурных датчиков Pt100 в промышленных условиях. Данное устройство обеспечивает надежную интеграцию датчиков температуры в систему автоматизации AS-Interface.

Ключевые технические характеристики

• Количество и тип аналоговых входов:Модуль оснащен четырьмя входами для датчиков температуры Pt100. Это позволяет одновременно контролировать температуру в нескольких точках процесса, используя стандартные двух- или четырехпроводные подключения датчиков. Диапазон измерения составляет от -200 до 850 °C с разрешением 16 бит / 0. 1 °C, что обеспечивает высокую точность мониторинга температурных параметров.


• Степень защиты IP67:Корпус модуля имеет степень защиты IP67. Это гарантирует полную защиту от пыли и временного погружения в воду, что делает модуль пригодным для эксплуатации в жестких промышленных условиях с повышенной влажностью, запыленностью или возможностью прямого контакта с жидкостями.


• Интерфейс AS-Interface и профиль:Модуль работает по протоколу AS-Interface с профилем S-7. 3. E и идентификационным кодом 3. E. AS-Interface — это экономичная и простая в развертывании шинная система для подключения бинарных и аналоговых датчиков и исполнительных устройств на нижнем уровне автоматизации. Использование этого стандарта упрощает интеграцию и сокращает объем проводки.


• Тип подключения и монтаж:Подключение к шине AS-i осуществляется через плоский кабель AS-i, устанавливаемый в нижнюю часть модуля. Для подключения датчиков и исполнительных механизмов предусмотрены прочные разъемы M12. Такая конструкция обеспечивает простоту монтажа и надежность соединения, а также удобство обслуживания.


• Рабочее напряжение:Модуль функционирует от источника постоянного тока в диапазоне напряжений 26. 5... 31. 6 В DC. Это стандартное напряжение для промышленных систем, что облегчает его интеграцию в существующие инфраструктуры питания.

Преимущества

• Надежность в агрессивных средах:Благодаря высокой степени защиты IP67 и прочным разъемам M12, модуль сохраняет работоспособность в условиях воздействия пыли, влаги и механических нагрузок, продлевая срок службы оборудования.
• Точный контроль температуры:Четыре аналоговых входа для датчиков Pt100 с широким диапазоном измерения и высоким разрешением обеспечивают точный и оперативный мониторинг температурных процессов, что критически важно для многих технологических операций.
• Упрощенная интеграция и монтаж:Использование стандарта AS-Interface и подключение плоского кабеля, а также понятная светодиодная индикация состояния, упрощают установку, настройку и диагностику модуля в производственной среде.
