Модуль AS-Interface ClassicLine IFM ClassicLine90 4AO (V) M12 IP67 AC2519

Код товара: 190979

IFM Производитель

56 512 ₽

Быстрый заказ

Характеристики

Код производителяAC2519

АртикулAC2519

Код производителяClassicLine90 4AO (V) M12 IP67

Все характеристики

Описание

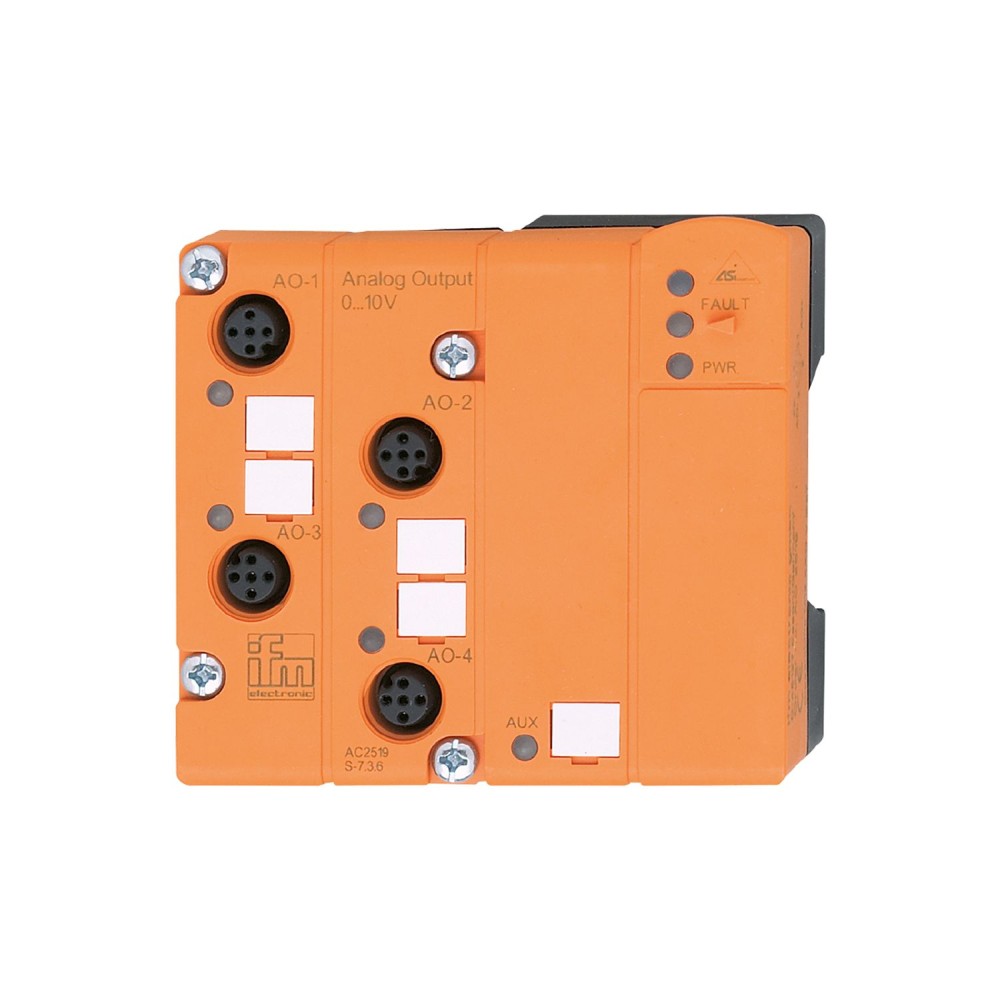

Модуль AS-Interface ClassicLine IFM AC2519

Модуль IFM AC2519 представляет собой устройство AS-Interface ClassicLine, предназначенное для преобразования цифровых данных шины AS-i в аналоговые выходные сигналы напряжения. Модель ClassicLine90 4AO (V) M12 IP67 оснащена четырьмя аналоговыми выходами, что позволяет интегрировать исполнительные механизмы с аналоговым управлением в системы AS-i. Модуль разработан для эксплуатации в условиях, требующих высокой степени защиты и надежности.

Ключевые характеристики

Тип и назначение:Модуль AS-Interface ClassicLine с 4 аналоговыми выходами по напряжению (0... 10 В). Это обеспечивает прямое управление исполнительными механизмами, требующими аналогового сигнала, непосредственно из сети AS-i.

Количество и тип аналоговых выходов:Устройство имеет 4 аналоговых выхода, каждый из которых формирует сигнал в диапазоне 0... 10 В. Это позволяет одновременно управлять четырьмя независимыми аналоговыми исполнительными механизмами.

Степень защиты IP67:Корпус модуля соответствует степени защиты IP67. Это гарантирует полную защиту от пыли и временного погружения в воду, что делает его пригодным для использования в жестких промышленных условиях.

Разрешение аналогового выхода:Разрешение составляет 16 бит (1 бит = 1 мВ). Высокое разрешение обеспечивает точное и плавное изменение выходного аналогового сигнала, что критически важно для прецизионных систем управления.

Преимущества

Надежность в агрессивных средах:Степень защиты IP67 и прочные разъемы M12 обеспечивают стабильную работу модуля в условиях повышенной влажности, запыленности и механических воздействий.

Точность управления:Высокое разрешение аналогового выхода (16 бит) позволяет точно регулировать параметры исполнительных механизмов, что повышает качество и стабильность технологических процессов.

Удобство монтажа и диагностики:Подключение плоского кабеля AS-i через нижние части модуля упрощает монтаж и обслуживание. Хорошо видимые светодиоды оперативно информируют о состоянии работы, переключения и возможных ошибках, облегчая диагностику системы.

Характеристики Модуль AS-Interface ClassicLine IFM ClassicLine90 4AO (V) M12 IP67 AC2519

Основные характеристики

MTTF[лет]	145
адресация ASi	разъем адресации, возможна ИК-адресация
Аксессуары (опционально)	Нижняя часть модуля
Аналоговый выход	0...10 В
Артикул	AC2519
Вес	219.3
Влажность воздуха	90, (без конденсации)
Выходы питания привода	AS-i / AUX
Габариты	83 x 90 x 44
Дополнительное напряжение питания[В]	24...30 DC, (AUX)
Дополнительный источник напряжения	необязательный
Защита	IP 67
Защита от обратной полярности	да
Идентификационный код ASi[шестнадцатеричный]	3.6
Код производителя	ClassicLine90 4AO (V) M12 IP67
Количество аналоговых выходов	4, (подключение 2-х проводного исполнительного механизма)
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 4
Конфигурация вводавывода ASi[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Максимальное потребление тока от ASi[мА]	157
Максимальное потребление тока от дополнительного источника питания [мА]	550, (AUX)
Мастерпрофиль ASi	M3, M4
Материалы	ПБТ
Мин. сопротивление нагрузки [Ом]	1200
Модульное подключение	Плоские кабели
Момент затяжки [Нм]	0.6...0.8
Отображать	аналоговый сигнал LED, желтый, каналы AO1...AO4, работа LED, зеленый, AS-i, AUX, ошибки LED, красный
Профиль ASi	S-7.3.6
Рабочее напряжение[В]	26.5...31.6 DC
Разрешение аналогового выхода	16 (1 bit = 1 mV)
Температура окружающей среды[°C]	0...70
Температура хранения[°C]	-20...85
Тип крепления	Интерфейс AS-i для нижних частей FC/FC-E
Точность аналогового ввода[%]	0,5
ЭМС	EN 50295EN 61000-6-4: 2001EN 61000-6-2: 2001
