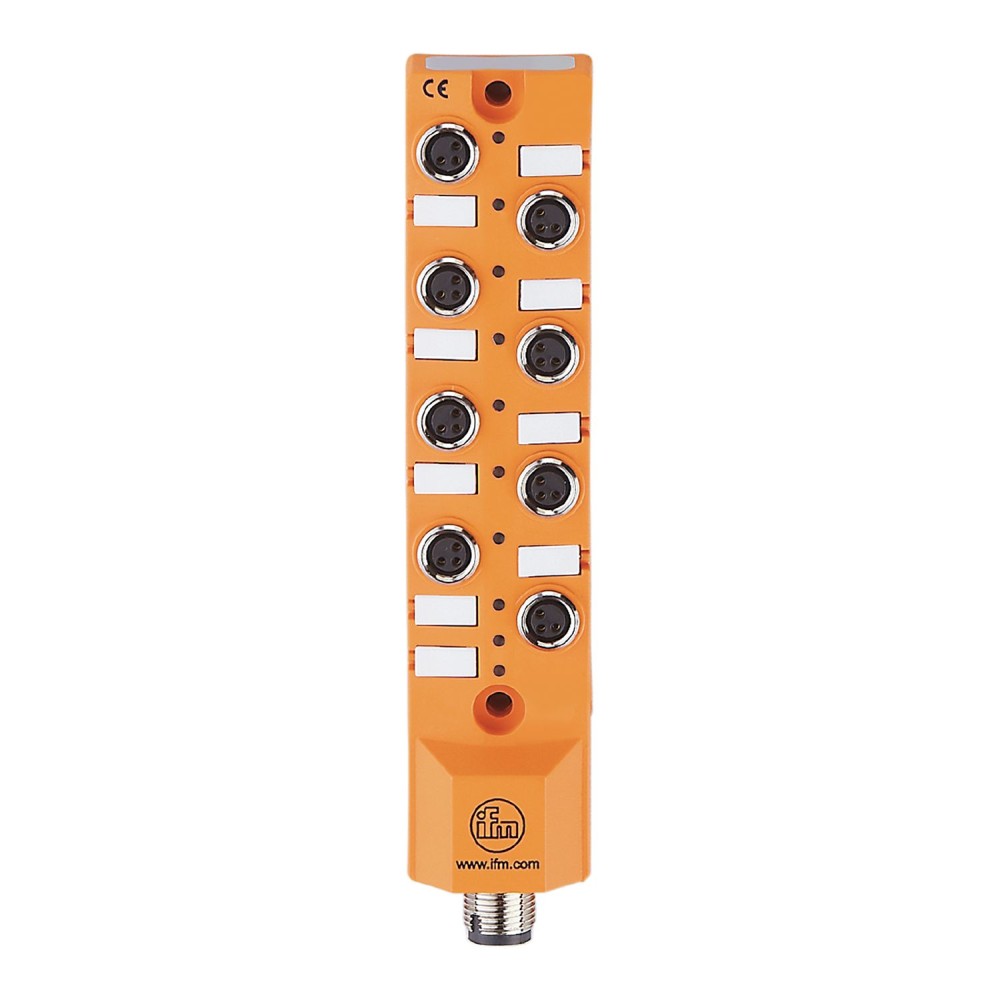

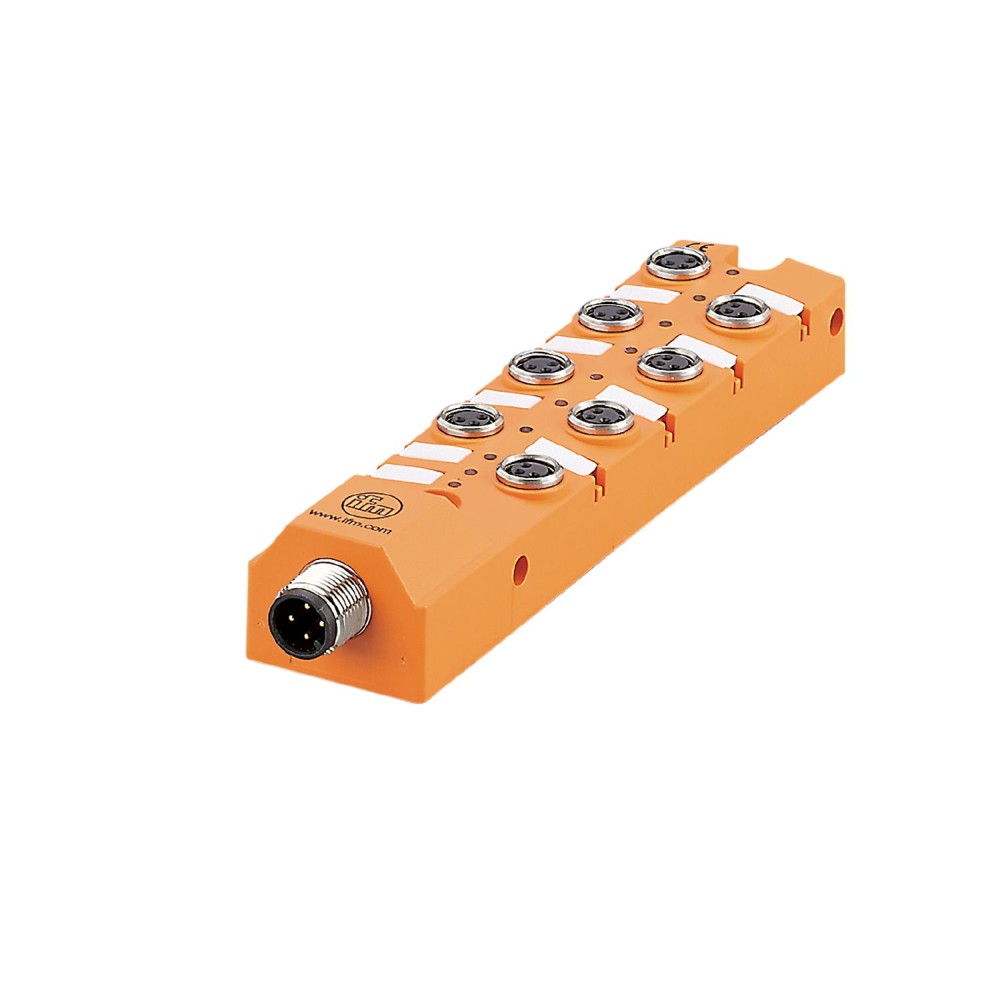

Модуль AS-Interface CompactLine IFM CompactM8 4 DI 4 DO AC2490

Код товара: 190960

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2490

Код производителяCompactM8 4 DI 4 DO

Все характеристики

Характеристики Модуль AS-Interface CompactLine IFM CompactM8 4 DI 4 DO AC2490

Основные характеристики

MTTF[лет]	278
Аксессуары (опционально)	Защитный колпачок: M8, E73005 Разъем для плоского кабеля с прорезанием изоляции: 1 м, круглый кабель, E70582 Адаптер для DIN-рейки: E73007
Артикул	AC2490
версия AS-i	3.0
Вес[г]	150
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Диапазон напряжения постоянного тока[В]	15...30, (AUX)
Дизайн	только для работы с мастерами AS-i с профилем M4, для подключения механических контактов к любому входу необходимо подключить подходящий датчик
Дополнительное напряжение питания[В]	15...30 DC, (AUX)
Жилье	прямоугольный
Замечания	Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2, I3, I4. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 65, IP 67, IP 68
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	A.7
Интегрированный сторожевой таймер	да
Источник питания[В]	18...30, (DC)
Код производителя	CompactM8 4 DI 4 DO
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Количество цифровых входов	4
Количество цифровых выходов	4
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	7
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	180
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. потребление тока от AS-i[мА]	230
Макс. потребление тока от дополнительного источника питания [мА]	1000, (AUX, <, 40 °C: 2 A)
Макс. токовая нагрузка на выход [мА]	500, (<, 40 °C: 1000 mA)
Мастер-профиль AS-i	М4
Материалы	ПБТ
Модульное подключение	M12
Назначение битов данных	бит данных D0D1D2D3 вход 1234 гнездо I-1I-2I-3I-4pin4444 выход 1234 гнездо O-1O-2O-3O-4pin4444
Назначение битов параметров	Параметр битаОбозначениеP0не используетсяP1индикация неисправности периферийного устройства: 1активировано/ 0деактивированоP2не используетсяP3не используется
Низкий входной ток [мА]	0...2
Одобрение UL	блок питанияКласс 2
Отображать	Светодиод состояния переключения, желтый, I1...I4, O1...O4, светодиод работы, зеленый, AS-i, светодиод ошибок AUX, красный
Питание датчиков входов	AS-i
Поставляемые товары	ЭтикеткиЗащитные колпачки: 2
Приложение	полевая установка
Профиль AS-i	S-7.A.7
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	134.5 x 30 x 23.5
Расширенный режим адресации	да
Схема	ПНП
Температура окружающей среды[°C]	-25...60
Температура хранения[°C]	-25...60
Тип крепления	монтаж объединительной платы
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 62026-2EN 50581
