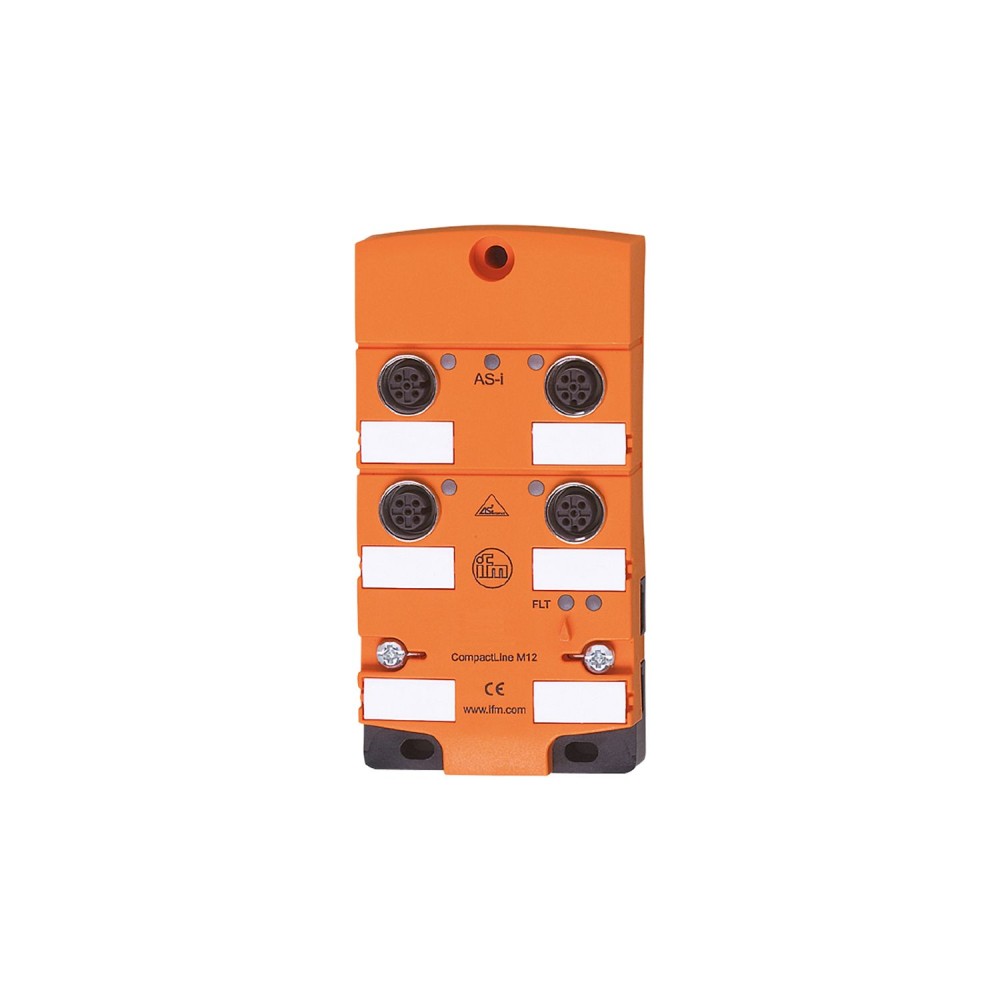

Модуль AS-Interface CompactLine IFM CompactM12 2 DO 2 DI T V4A A/B AC2485

Код товара: 190904

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулAC2485

Код производителяCompactM12 2 DO 2 DI T V4A A/B

Все характеристики

Характеристики Модуль AS-Interface CompactLine IFM CompactM12 2 DO 2 DI T V4A A/B AC2485

Основные характеристики

MTTF[лет]	251
адресация AS-i	возможна ИК-адресация
Аксессуары (опционально)	Втулка из нержавеющей стали, для установки в условиях высоких механических нагрузок, E70402
Артикул	AC2485
версия AS-i	2.11, 3.0
Вес[г]	292
Входная цепь цифровых входов	PNP, (тип 2 согласно IEC 61131-2)
Входной ток Высокий [мА]	6...10
Высокий уровень переключения [В]	>, 11
Выходы питания привода	К
Диапазон напряжения постоянного тока[В]	10...30, (AUX)
Дополнительное напряжение питания[В]	10...30 DC, (AUX)
Жилье	прямоугольный
Замечания	Не подключайте ни одну из следующих точек к внешнему потенциалу: I-, I+, I1, I2. Соединения электрически соединены с помощью кабеля AS-i.
Защита	IP 67, (при использовании плоских кабелей E7400x / E7401x)
Защита от короткого замыкания	да
Идентификационный код AS-i[шестнадцатеричный]	АЕ
Интегрированный сторожевой таймер	да
Источник питания[В]	20...30, (DC)
Код производителя	CompactM12 2 DO 2 DI T V4A A/B
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Количество цифровых входов	2
Количество цифровых выходов	2
Конфигурация ввода-вывода AS-i[шестнадцатеричное]	Б
Макс. высота над уровнем моря[м]	2000
Макс. общий номинальный ток входов [мА]	180
Макс. общий ток нагрузки [А]	4
Макс. общий ток нагрузки на выходах [А]	4
Макс. относительная влажность воздуха[%]	90, (без конденсации)
Макс. потребление тока от AS-i[мА]	220
Макс. потребление тока от дополнительного источника питания [мА]	4000, (AUX)
Макс. токовая нагрузка на выход [мА]	2000, (категория применения DC-13 (управление электромагнитами): 20 Вт (МЭК 60947-5-1))
Мастер-профиль AS-i	M2, M3, M4
Материалы	PA, гнездо: нержавеющая сталь (316L/1.4404), резьбовые вставки в нижней части: нержавеющая сталь (316L/1.4404), уплотнительное кольцо: EPDM, винты: нержавеющая сталь (316Cu/1.4578), прокалывающие контакты: CuSn6 никелированные и луженые
Модульное подключение	Плоские кабели
Назначение битов данных	бит данныхD0D1D2D3вход--34гнездо--I-3I-4контакт--2+42+4выход12--гнездоO-1O-2--контакт44--
Низкий входной ток [мА]	0...2
Ограничение входного тока [мА]	15
Одобрение UL	блок питанияКласс 2
Отображать	Светодиод состояния переключения, желтый, I1...I2, O1...O2, светодиод работы, зеленый, AS-i, светодиод ошибок AUX, красный
Питание датчиков входов	AS-i
Приложение	полевая установка
Профиль AS-i	СБ.АЕ
Рабочее напряжение[В]	26.5...31.6 DC
Размеры[мм]	118.2 x 60 x 27
Расширенный режим адресации	да
сертификат AS-i	128501
Схема	ПНП
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-25...80
Тип крепления	Возможность прямого подключения плоских кабелей AS-i, монтаж на объединительной плате
Уплотнительный материал	ЭПДМ
Цифровые входы защищены от коротких замыканий	да
Электрически разделенные	да
ЭМС	EN 61000-6-2EN 62026-2EN 50581
